Blacha wzmacniająca rury
Połączenie Blacha wzmacniająca rurę tworzy blachę wzmacniającą między elementem głównym a elementem podrzędnym. Element główny musi mieć okrągły profil.
Utworzone obiekty
-
Blacha wzmacniająca
-
Spoiny
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|
Prostokątna blacha wzmacniająca łącząca słup z belką. |
|
|
Okrągła blacha wzmacniająca łącząca słup z belką. Element podrzędny jest skośny. |
|
|
Prostokątna blacha wzmacniająca łącząca słup z belką. Element podrzędny nie pokrywa się z osią. |
Kolejność wyboru
- Wybierz element główny (słup).
- Wybierz element podrzędny (belkę).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Blacha wzmacniająca |
zakładka Obraz
Na zakładce Obraz można określić typ, pozycję i wymiary blachy wzmacniającej.
Typ blachy wzmacniającej
|
Opcja |
Opis |
|---|---|
|
|
Wybierz typ blachy wzmacniającej:
|
Typ szczeliny
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Szczelina między blachą wzmacniającą a elementem podrzędnym. Można zmienić tę opcję za pomocą funkcji Autodefaults. |
|
|
Szczelina między blachą wzmacniającą a elementem podrzędnym. |
|
|
Szczelina między elementem głównym a elementem podrzędnym. |
Wymiar szczeliny
|
Opis |
|
|---|---|
|
1 |
Szczelina między blachą wzmacniającą a elementem podrzędnym. |
|
2 |
Szczelina między elementem głównym a elementem podrzędnym. |
Cięcie szczeliny
|
Opis |
|
|---|---|
|
1 |
Cięcie szczeliny między blachą wzmacniającą a elementem podrzędnym. |

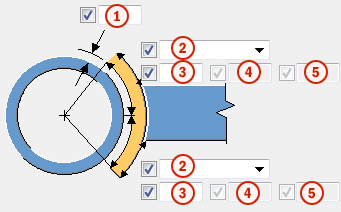

Wymiary prostokątnej blachy wzmacniającej
|
Opis |
Domyślna |
|
|---|---|---|
|
1 |
Odsunięcie blachy wzmacniającej od słupa. |
0 mm |
|
2 |
Typ pomiaru blachy wzmacniającej:
|
Kąt |
|
3 |
Kąt blachy wzmacniającej. Kąt można zwiększać aż do 360 stopni - zwiększanie kąta powoduje obrót wokół elementu głównego. |
Kąt + 10 stopni
|
|
4 |
Wartość wymiaru blachy wzmacniającej. Wartość wymiaru można zwiększać aż do 360 stopni - zwiększanie wartości wymiaru powoduje obrót wokół elementu głównego. |
Długość jest równoważna wartości obliczonej wzorem: kąt + 10 stopni. |
|
5 |
Wartość krawędzi blachy wzmacniającej. Wartość krawędzi można zwiększać aż do 360 stopni - zwiększanie wartości krawędzi powoduje obrót wokół elementu głównego. |
Długość jest równoważna wartości obliczonej wzorem: kąt + 10 stopni. |
Wymiar zaokrąglenia narożnika prostokątnej blachy
|
Opis |
|
|---|---|
|
1 |
Wymiar zaokrąglenia narożnika prostokątnej blachy wzmacniającej. W przypadku wartości 0 narożniki nie są tworzone. |
Rozszerzenie blachy wzmacniającej w przypadku prostokątnej blachy
|
Opis |
|
|---|---|
|
1 |
Wymiar pionowy od górnej krawędzi elementu podrzędnego do górnej krawędzi blachy wzmacniającej. |
|
2 |
Wymiar pionowy od dolnej krawędzi elementu podrzędnego do dolnej krawędzi blachy wzmacniającej. |
Wymiary okrągłej blachy wzmacniającej
|
Opis |
|
|---|---|
|
1 |
Odsunięcie blachy wzmacniającej od słupa. |
Średnica okrągłej blachy wzmacniającej
|
Opis |
|
|---|---|
|
1 |
Średnica okrągłej blachy wzmacniającej. |
Zakładka Elementy
Na zakładce Elementy można określić pozycję blachy wzmacniającej.
Przedrostek
|
Przedrostek |
Opis |
|---|---|
|
Blacha wzmacniająca |
Grubość blachy wzmacniającej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Zakładka Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
