Placa doblada tubo
Placa doblada tubo crea una placa doble entre la parte principal y la secundaria. La parte principal tiene que ser un perfil redondo.
Objetos creados
-
Placa doblada
-
Soldaduras
Usar para
|
Situación |
Descripción |
|---|---|
|
|
Placa doblada rectangular que conecta una columna y una viga. |
|
|
Placa doblada circular que conecta una columna y una viga. La parte secundaria está sesgada. |
|
|
Placa doblada rectangular que conecta una columna y una viga. La parte secundaria tiene el eje desplazado. |
Orden de selección
- Seleccione la parte principal (pilar).
- Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
|
Parte |
|
|---|---|
|
1 |
Placa doble |
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar el tipo, la posición y las dimensiones de la placa doblada.
Tipo de placa doblada
|
Opción |
Descripción |
|---|---|
|
|
Seleccione el tipo de la placa doblada:
|
Tipo de juego
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Juego entre la placa doble y la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Juego entre la placa doble y la parte secundaria. |
|
|
Juego entre la parte principal y la secundaria. |
Dimensión de juego
|
Descripción |
|
|---|---|
|
1 |
Juego entre la placa doble y la parte secundaria. |
|
2 |
Juego entre la parte principal y la secundaria. |
Juego de corte
|
Descripción |
|
|---|---|
|
1 |
Juego del corte entre la placa doble y la parte secundaria. |

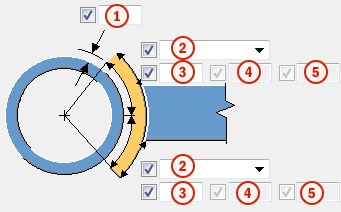

Dimensiones de la placa doblada rectangular
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Desplazamiento entre la columna y la placa doblada. |
0 mm |
|
2 |
Tipo de medida de la placa doblada:
|
Ángulo |
|
3 |
Ángulo de la placa doblada. El ángulo se puede extender hasta 360 grados para que rodee la parte principal. |
Ángulo + 10 grados
|
|
4 |
Valor de dimensión de la placa doblada. La dimensión se puede extender hasta 360 grados para que rodee la parte principal. |
longitud equivalente a la fórmula de ángulo +10 grados |
|
5 |
Valor de borde de la placa doblada. El valor de borde se puede extender hasta 360 grados para que rodee la parte principal. |
longitud equivalente a la fórmula de ángulo +10 grados |
Dimensión de redondeo de esquina para placa rectangular
|
Descripción |
|
|---|---|
|
1 |
Dimensión de redondeo de esquina para una placa doblada rectangular. Las esquinas no se crean con el valor 0. |
Extensión de placa doblada para placa rectangular
|
Descripción |
|
|---|---|
|
1 |
Dimensión vertical desde el borde superior de la parte secundaria al borde superior de la placa doblada. |
|
2 |
Dimensión vertical desde el borde inferior de la parte secundaria al borde inferior de la placa doblada. |
Dimensiones de placa doblada circular
|
Descripción |
|
|---|---|
|
1 |
Desplazamiento entre la columna y la placa doblada. |
Diámetro de placa doblada circular
|
Descripción |
|
|---|---|
|
1 |
Diámetro de la placa doblada circular. |
Pestaña Partes
Utilice la pestaña Partes para controlar la posición de la placa doblada.
Parte
|
Parte |
Descripción |
|---|---|
|
Placa doble |
Espesor de la placa doblada. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
