Creazione di una trave spirale in acciaio

Utilizzare il comando Crea trave spirale in acciaio quando, ad esempio, si modellano scale a spirale e sagome architettoniche complesse.

Concetti di base relativi alle travi spirale

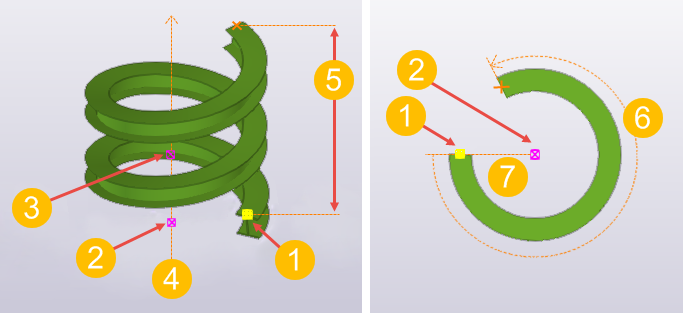

Le immagini riportate di seguito illustrano alcuni concetti di base relativi alla creazione delle travi spirale. Se si modifica il posizionamento, l'intera geometria della trave spirale cambia.

(1) Punto iniziale (il primo punto selezionato)

(2) Punto centrale (il secondo punto selezionato)

(3) Direzione dell'asse di rotazione (il terzo punto opzionale selezionato)

(4) Asse centrale

(5) Altezza totale: la distanza dal punto iniziale al punto finale, parallelo all'asse centrale

(6) Angolo di rotazione: l'angolo di rotazione della trave spirale, indicato in gradi. Nota: valore positivo = rotazione in senso antiorario, valore negativo = rotazione in senso orario.

(7) Raggio: la distanza dal punto iniziale al punto centrale, perpendicolare all'asse centrale

Creazione di una trave spirale

Nella scheda Acciaio cliccare su Trave > Trave spirale.
Selezionare il punto iniziale.
Selezionare il punto centrale.
Per impostare l'asse di rotazione nella direzione +Z del piano di lavoro, cliccare sul pulsante centrale del mouse per terminare.

Note:
In alternativa, anziché cliccare sul pulsante centrale del mouse, è possibile selezionare un secondo punto dell'asse centrale per definire la direzione dell'asse di rotazione.

Tekla Structures crea la trave spirale. Ad esempio:
Cliccare sulla trave spirale per selezionarla.

Viene visualizzata la barra degli strumenti contestuale con le seguenti opzioni:

(1) Angolo di rotazione

(2) Altezza totale

(3) Angolo di torsione all'estremo iniziale

(4) Angolo di torsione all'estremo finale
Per aggiungere ulteriore rotazione, immettere un valore maggiore nella casella Angolo di rotazione.
Per rendere la spirale più sciolta, immettere un valore maggiore nella casella Altezza totale.
Per modificare il raggio, spostare il punto iniziale o il punto centrale.

Limitazioni

La trave spirale ha un singolo, raggio costante.
Lo sviluppo delle travi spirale la cui altezza totale è maggiore di 0.00 non genera risultati completamente diritti nei disegni. La quantità di deviazione nei contorni dei profili della parte e nella lunghezza della parte dipende da più fattori: tipo, dimensioni e lunghezza del profilo, valore dell'altezza totale, valore di angolo di rotazione e lavorazioni utilizzati.
Le travi spirale non sono sempre raddrizzate nello sviluppo. Se viene applicata una torsione disuguale alle estremità iniziale e finale, il disegno di sviluppo mostra come risultato una parte sviluppata ma a spirale.
Le connessioni e i dettagli possono non funzionare come previsto con le travi spirale.
L'esportazione DSTV delle travi spirale può non produrre un risultato corretto.
Non è possibile esportare le travi a spirale come parti nell'esportazione IFC. Se si modellano strutture gettate in opera con la trave a spirale, è possibile esportare la geometria nell'IFC come oggetti getto.
