Fichiers historiques relatifs au fonctionnement de Tekla Structures

Tekla Structures écrit des informations sur le fonctionnement de Tekla Structures dans des fichiers historiques lorsque vous effectuez certaines actions, telles que le repérage ou la sauvegarde d'un modèle.


Fichier	Description
analysis.log	Tekla Structures enregistre des informations dans ce fichier lorsque vous exécutez l'analyse. Ce fichier contient également des informations sur les erreurs survenues pendant la répartition des charges. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
BCFTopics-<process ID>.log	Contient des informations sur les rubriques BCF Trimble Connect. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
check_database.log	Tekla Structures enregistre des informations dans ce fichier lorsque vous exécutez la commande Réparer le modèle dans Fichier > Contrôler et réparer > Modèle. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
ClashCheck.log	Contient les collisions détectées lors du dernier contrôle des collisions. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
conflict.log	Contient les conflits survenus lorsque plusieurs utilisateurs ont modifié un objet en mode multi-utilisateurs. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
DocumentManager_<user>.log	Contient des informations de dépannage relatives au catalogue Gestionnaire de documents et toute erreur survenue dans le catalogue Gestionnaire de documents. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
DPMPrinter_<PrintJob-ID>.log	Contient des informations de dépannage relatives à l'impression, ainsi que toutes les erreurs qui se sont produites lors de l'impression de dessins ou de listes sur une imprimante, un fichier dessin ou un fichier PDF. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
drawing_cloning.log	Contient des informations au sujet des dessins clonés. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
drawing_history.log	Contient des informations au sujet de l'historique des dessins. Utilisez l'option avancée XS_DRAWING_HISTORY_LOG_TYPE pour définir le contenu du fichier. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
dstv_nc.log	Chaque fois que vous créez des fichiers CN, Tekla Structures enregistre dans ce fichier des informations sur les assemblages traités. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
filetranerror.log	Utilisé uniquement pour les composants profilés à froid, tels que Albion, Ayrshire et Hispan. Si les composants Transfert de fichier ne fonctionnent pas de la manière escomptée, Tekla Structures enregistre les messages d'erreur dans ce fichier. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
LiveCollaboration-<process ID>.log	Contient des informations sur Live Collaboration. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
modelsharing_<process ID>.log	Contient les opérations de partage qui ont été effectuées dans Tekla Model Sharing lorsque le modèle est ouvert. Par exemple, l'ouverture d'un modèle partagé et l'acquisition des modifications apportées par d'autres utilisateurs sont enregistrées dans le fichier modelsharing_<process ID>.log. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
numberinghistory.log	Contient tous les détails de chaque session de repérage effectuée sur le modèle. Chaque session se trouve dans un bloc différent du fichier. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
PublishToTrimbleConnect.log	Contient des informations de chargement et les erreurs qui se sont produites lors du chargement du modèle Tekla Structures dans un projet Trimble Connect lié sous forme de fichier `.tekla`. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
save_history.log	Tekla Structures enregistre des informations dans ce fichier chaque fois que vous enregistrez un modèle. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.
TeklaStructures_LicenseAndLoginEvents_<process ID>.log	Contient des événements liés aux activités de licence et de connexion. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
TeklaStructures-<process ID>.log	Contient des informations au sujet de toute la session Tekla Structures, depuis l'ouverture du modèle jusqu'à sa fermeture. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs. Les entrées du fichier log des cinq dernières sessions Tekla Structures sont stockées dans le dossier.
TeklaStructures-<process ID>.err	Chaque fois qu’une erreur se produit dans Tekla Structures, l’erreur est enregistrée dans un fichier historique des erreurs. Les fichiers historiques d'erreurs contiennent la description des erreurs qui se sont produites à un moment donné. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
TmsClientLog_<process ID>_<date>_<instance>.log	Contient des informations de diagnostic et des messages d'erreur liés au service de partage Tekla Model Sharing, y compris des détails sur la connexion au service de partage et son état. Le fichier log est enregistré dans le dossier %LocalAppdata%\Trimble\TeklaModelSharingFacade\.
tsep-<process ID>.log	Contient des informations relatives aux fichiers .tsep. Ce fichier historique temporaire est enregistré dans le dossier %LocalAppdata%\Trimble\Tekla Structures\%Version%\Logs.
wizard.log	Tekla Structures enregistre des informations dans ce fichier lorsque vous exécutez un critère (assistant) de dessin. Ce fichier contient, par exemple, des erreurs et le nombre de dessins créés. Ce fichier historique est enregistré dans le dossier \logs, sous le répertoire du modèle en cours.

Afficher un fichier historique

Vous pouvez afficher les fichiers log dans la visionneuse du journal Tekla Structures, ou dans l'application associée au type de fichier, telle que le Bloc-Notes Microsoft.

Si le fichier journal contient des informations sur les pièces ou les assemblages, vous pouvez vérifier les pièces ou les assemblages du modèle. Dans le fichier historique, sélectionnez une ligne qui contient une pièce ou un assemblage.

Les pièces et les assemblages possèdent le préfixe guid.

Tekla Structures met en surbrillance la pièce dans le modèle. S'il existe plusieurs pièces ou assemblages sur une ligne et si vous sélectionnez celle-ci, Tekla Structures met en surbrillance toutes les pièces du modèle. Vous pouvez également sélectionner des pièces se trouvant sur différentes lignes.

Conseil :

Vous pouvez ouvrir le menu contextuel d'une pièce ou d'un assemblage à partir du fichier log en cliquant avec le bouton droit sur une ligne contenant une pièce ou un assemblage. Tekla Structures affiche le même menu que lorsque vous cliquez avec le bouton droit sur une pièce ou un assemblage dans le modèle.

Ouvrez le modèle pour lequel vous souhaitez afficher l'historique du log.
Dans le menu Fichier, cliquez sur Logs, puis sélectionnez un fichier log.
- Historique de la détection de collisions (ClashCheck.log)
- Historique de la session (TeklaStructures-<process ID.log)
- Historique du repérage (numberinghistory.log)
- Historique des enregistrements (save_history.log)
- Historique du dessin (drawing_history.log)
- Historique d'analyse (analysis.log)
Affichez le fichier historique de l'une des façons suivantes :
- Pour afficher le fichier log dans la visionneuse d'historique, sélectionnez Fichier > Logs > Afficher avec la visionneuse d'historique de Tekla Structures.
- Pour afficher le fichier log dans l'application associée au type de fichier, sélectionnez Fichier > Logs > Afficher avec l'application par défaut.

Modification du nom et de l'emplacement du fichier historique de la session

Vous pouvez modifier le nom et l'emplacement du fichier log de la session TeklaStructures-<process ID>.log. Notez que l'identifiant du processus est toujours inclus dans le nom du fichier log. Il n'est pas strictement nécessaire de changer le nom des fichiers ni leur emplacement, car les logs ne sont pas écrasés.

Si quelqu'un d'autre gère votre installation de Tekla Structures, ne modifiez pas ces paramètres sauf si vous y êtes invité.

Ouvrez un fichier d'initialisation approprié pour modification.

Par exemple, user.ini ou company.ini.
Pour changer le nom du fichier historique de la session, ajoutez la ligne suivante au fichier d'initialisation :

set XS_LOG_FILE_NAME=<name of the file>

Par exemple :

set XS_LOG_FILE_NAME=sessionhistory

La valeur par défaut est TeklaStructures-<process ID>.log.
Pour changer l'emplacement du fichier historique de la session, ajoutez la ligne suivante au fichier d'initialisation :

set XS_LOGPATH=<location of the file>

Si aucun autre emplacement n'est défini, le fichier est stocké à l'emplacement \AppData\Local\Trimble\Tekla Structures\<version>\Logs.
Enregistrez le fichier d'initialisation.
Redémarrez Tekla Structures pour que les changements soient appliqués.

Fichier historique du repérage

Le fichier numberinghistory.log contient tous les détails de chaque session de repérage effectuée sur le modèle. Chaque session de repérage se trouve dans un bloc différent du fichier.

Si une série de repères en chevauche une autre, les erreurs sont écrites dans le fichier historique.

Remarque :

Si vous supprimez ou effacez le fichier numberinghistory.log, Tekla Structures génère un nouveau fichier portant le même nom la prochaine fois que vous lancez le repérage. Ce nouveau fichier ne contiendra pas d'historique des sessions de repérage précédentes.

Exemple

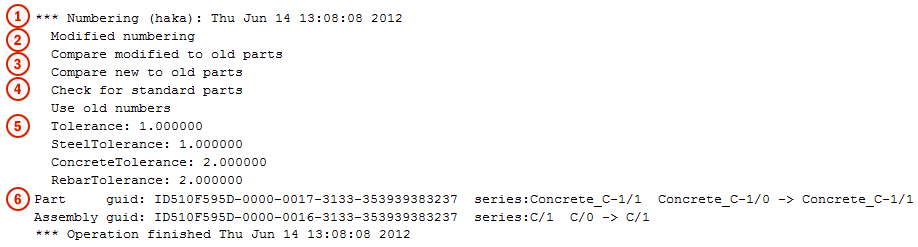

Cet exemple montre le contenu d'un fichier numberinghistory.log.


1	Nom d'utilisateur, date et heure du repérage.
2	Méthode de repérage. `Modified numbering` s'affiche lorsque vous exécutez la commande Repérage objets modifiés. `Modified numbering for selected series` s'affiche lorsque vous exécutez la commande Repérer les séries d'objets sélectionnés. `Diagnose & Repair Numbering: All` s'affiche lorsque vous exécutez la commande Contrôler & réparer le repérage : Tous. `Diagnose & Repair Numbering: Series of selected objects` s'affiche lorsque vous exécutez la commande Contrôler & réparer le repérage : Séries d'objets sélectionnés. `Renumber all` est affiché lorsque vous sélectionnez l'option Tout repérer dans la boîte de dialogue Paramètres de repérage.
3	Certaines options Comparer définies dans la boîte de dialogue Paramètres de repérage ne s'affichent dans le fichier log numbering.history que si elles ont une valeur différente de celle par défaut : `Compare modified to old parts` `Compare new to old part` `No holes comparing` `No part name comparing` `Beam orientation` `Column orientation`
4	Options de repérage. `Use old numbers` ne s'affiche que si vous avez sélectionné l'option Utiliser anciens repères dans la boîte de dialogue Paramètres de repérage. `Check for standard parts` ne s'affiche que si vous avez sélectionné l'option Vérifier pièces standards dans la boîte de dialogue Paramètres de repérage.
5	Les tolérances sont définies dans la boîte de dialogue Paramètres de repérage.
6	Modifications des repères et des séries de repères lors d'une session de repérage.

Séries de repérage dans le fichier d'historique de repérage

Tekla Structures répertorie les informations sur les pièces et assemblages repérés dans le fichier numberinghistory.log.

Exemple 1

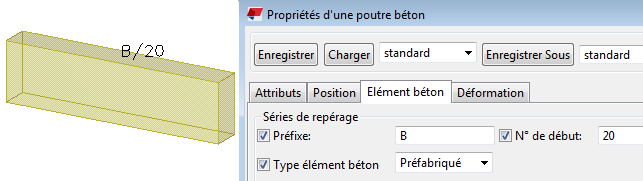

Le fichier numberinghistory.log après qu'une poutre en béton B/20 a été créée et repérée :


1	Repère de la pièce. La pièce portant le GUID `ID510F595D-0000-0030-3133-353939383335` fait partie de la série de repérage `Concrete_B-20/1`. La pièce devient la première pièce de la série de repérage : `Concrete_B-20/0 -> Concrete_B-20/1`.
2	Repère d'assemblage. L'ID d'assemblage de la pièce est `ID510F595D-0000-002F-3133-353939383335`. La pièce appartient à la série de repères de l'assemblage `B/20`, elle-même étant également la série de repérage de l'élément béton. La pièce obtient le repère de l'assemblage : `B/20: B/0 -> B/20`.

Exemple 2

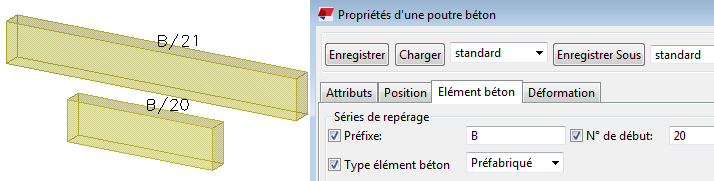

Le fichier numberinghistory.log après qu'une autre poutre en béton B/21 a été créée et repérée :


1	Repère de la nouvelle pièce. La pièce portant l'ID `ID510F595D-0000-0030-3133-353939383335` fait partie de la série de repérage `Concrete_B-20/1`. La pièce devient la deuxième pièce de la série de repérage : `Concrete_B-20/0 -> Concrete_B-20/2`.
2	Repère d'assemblage. L'ID d'assemblage de la pièce est `ID510F595D-0000-002F-3133-353939383335`. La pièce appartient à la série de repères de l'assemblage `B/20`, elle-même étant également la série de repérage de l'élément béton. La pièce obtient le repère de l'assemblage : `B/20 B/0 -> B/21`.
