Types d'assemblage et hiérarchie d'assemblage

Avant de commencer à construire les assemblages dans le modèle, tenez compte de la structure d'assemblage nécessaire, de la manière dont il doit être composé et de la manière dont il affecte les dessins et les listes. Il existe plusieurs méthodes permettant de former la structure d'assemblage, en fonction de la structure requise.


Méthode	Type d'assemblage	‎Informations supplémentaires
Boulonnez ou soudez des pièces à un assemblage existant en tant que pièces secondaires.	Assemblage de base	Utiliser des boulons et des soudures pour créer et relier des assemblages et des sous-assemblages
Ajoutez des pièces secondaires à un assemblage existant.	Assemblage de base	Ajouter des pièces à un assemblage existant
Boulonnez ou soudez des assemblages à un assemblage existant en tant que sous-assemblages.	Assemblage imbriqué	Utiliser des boulons et des soudures pour créer et relier des assemblages et des sous-assemblages
Ajoutez des pièces ou des assemblages à un assemblage existant en tant que sous-assemblages.	Assemblage imbriqué	Créer des assemblages imbriqués
Combinez des assemblages existants sans ajouter d'éléments supplémentaires.	Assemblage imbriqué	Relier des assemblages existants

Conseil :

Pour vérifier facilement la structure et la hiérarchie d’un assemblage, utilisez l'outil d'affichage d'arborescence d'assemblage à partir de Tekla Warehouse.

Types d'assemblage

Assemblage mono-pièce et assemblage de base

Un assemblage mono-pièce est constitué d’une seule pièce. Lorsqu’une pièce est modélisée, Tekla Structures crée automatiquement un assemblage.

Un assemblage de base est constitué d’un pièce principale avec des pièces secondaires et l'assemblage se trouve sur un niveau d’assemblage.

Tekla Structures crée des assemblages de base lorsque vous :

Utilisez les boulons ou les soudures d'atelier pour attacher manuellement les pièces.
Appliquez un composant qui crée automatiquement des soudures ou des boulons d’atelier.
Utilisez la commande Ajouter à l'assemblage pour ajouter des pièces à un assemblage existant en tant que pièces secondaires.

Le pièce principale d’un assemblage comporte d’autres pièces soudées ou boulonnées, ou ajoutées avec la commande Ajouter à l'assemblage. Par défaut, cette pièce principale n'est ni soudée ni boulonnée à aucune autre pièce. Vous pouvez modifier la pièce principale, si nécessaire.

Assemblage imbriqué

Un assemblage imbriqué se compose d’un assemblage parent et de sous-assemblages qui se trouvent sur des niveaux d'assemblage inférieurs dans la hiérarchie d'assemblage.

Tekla Structures crée un assemblage imbriqué lorsque vous :

Utilisez des boulons ou des soudures pour attacher des assemblages à un assemblage existant en tant que sous-assemblages.
Utilisez la commande Ajouter comme sous-assemblage pour ajouter des pièces ou des assemblages à un assemblage existant en tant que sous-assemblages.

Un autre type d’assemblage imbriqué est créé lorsque vous attachez des assemblages existants en tant que sous-assemblages. Les sous-assemblages se trouvent au même niveau d'assemblage.

Utilisez la commande Joindre en tant que sous-assemblages pour créer une attache aux assemblages existants. Vous pouvez ajouter des assemblages en tant que sous-assemblages, mais pas des pièces seules (pièces ou éléments).

Remarque :

Les sous-assemblages d'un assemblage imbriqué conservent leur pièce principale ainsi que leurs propriétés. Vous pouvez définir les propriétés séparément pour les sous-assemblages et les assemblages parents.

Pour sélectionner des assemblages dans des niveaux de hiérarchie d'assemblage différents, placez le pointeur de la souris sur n’importe quelle pièce de l'assemblage, appuyez sur Maj et faites défiler avec le bouton central de la souris.

Comment vérifier la hiérarchie d'assemblage dans un assemblage imbriqué

Vous pouvez travailler à tous les niveaux d'un assemblage imbriqué, des pièces et boulons individuels à l'assemblage tout entier, en passant par les assemblages de base et les sous-assemblages.

Le bouton de sélection actif définit le niveau de départ et la direction de déplacement dans le composant ou l'assemblage ou la hiérarchie d'assemblage. La barre d’état affiche le niveau de la hiérarchie d'assemblage sur laquelle vous vous trouvez.

L'assemblage du niveau de hiérarchie supérieur obtient le numéro 0, et les assemblages ou objets situés à l’intérieur d’un assemblage inférieur dans la hiérarchie obtiennent le numéro 1, 2, etc. Vous pouvez continuer jusqu'au niveau 9.

Lorsque le bouton de sélection Sélection assemblages est actif :

Commencez par les assemblages du niveau le plus haut, passer à leurs sous-assemblages, puis sélectionner des pièces isolées, des boulons, etc.

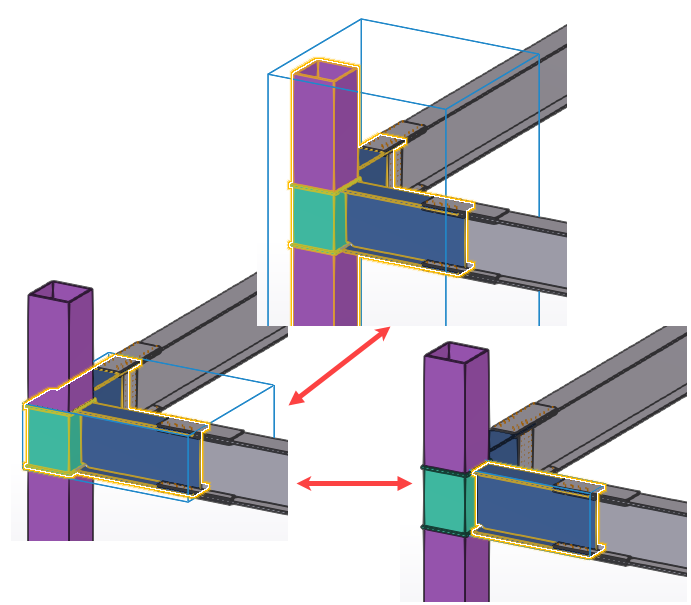

Pour déplacer le curseur à un niveau spécifique dans un assemblage, placez le pointeur de la souris sur n’importe quelle pièce de l'assemblage, appuyez sur Maj et faites défiler avec le bouton central de la souris pour mettre en surbrillance les objets situés aux niveaux inférieurs dans la hiérarchie d'assemblage, niveau par niveau.
Lorsque le bouton de sélection Sélection objets dans assemblages est actif :

Commencez par des objets simples puis passez à des niveaux supérieurs d'assemblages imbriqués.

Pour déplacer le curseur à un niveau spécifique dans un assemblage, placez le pointeur de la souris sur n’importe quelle pièce de l'assemblage, appuyez sur Maj et faites défiler avec le bouton central de la souris pour mettre en surbrillance les objets situés aux niveaux supérieurs dans la hiérarchie d'assemblage.

La zone bleue en surbrillance indique l'assemblage que vous pouvez sélectionner.

Les dessins et les listes dépendent de la hiérarchie des assemblages dans les assemblages imbriqués. Les gabarits de listes et de dessins doivent être créés avec une hiérarchie similaire à la hiérarchie d'assemblage dans le modèle afin de générer les données à partir des niveaux d'assemblage corrects.

Vous pouvez créer des dessins et des listes séparés pour les sous-assemblages et les assemblages imbriqués, tout en continuant à produire des dimensions, des repères, des détails de fabrication, etc. pour tous les niveaux d'un assemblage.

Pour plus d’informations sur l’utilisation de la hiérarchie d'assemblage, regardez la vidéo Utilisation d’assemblages multi-niveaux.

Exemples d'assemblage

Corbeau de poteau

Un corbeau de poteau est fabriqué dans un atelier, puis relié à un poteau dans un autre atelier. Modélisez le corbeau comme un sous-assemblage du poteau. Créez ensuite un croquis d'assemblage pour chaque atelier : un croquis d'assemblage représentant les soudures du corbeau, et un croquis d'assemblage montrant la façon dont le corbeau et les autres pièces sont soudés au poteau.

(1) Dessin 1, Atelier 1

(2) Dessin 2, Atelier 2

Treillis complexe

Modélisez les moitiés d'un treillis complexe comme des assemblages. Créez des croquis d'assemblage pour fabriquer les moitiés de treillis en atelier. Créez ensuite un autre croquis d'assemblage montrant de quelle façon les moitiés doivent être réunies sur le montage.

Profils reconstitués

Dans un portique de poteaux et de poutres reconstitués, chaque profil composé peut être un sous-assemblage. Vous pouvez créer un croquis d'assemblages représentant la totalité du portique et des croquis séparés montrant la façon dont les poteaux et les poutres sont construits.
