Puede añadir notas asociativas en un dibujo abierto. Las notas asociativas son marcas adicionales que contienen información adicional sobre el objeto al que están unidas. Las notas asociativas son inteligentes y se actualizan según los cambios realizados en el objeto relacionado en el modelo. Puede añadir notas asociativas a objetos de construcción en los dibujos, como partes, tornillos, armaduras, tratamientos superficiales, chaflanes de borde, objetos de referencia, interrupciones de vertido y objetos de vertido. Puede añadir varias notas a un objeto, mientras que solo puede añadir una marca a un objeto.

1. En un dibujo abierto, en la pestaña Anotaciones, haga clic en Nota. A continuación, mantenga pulsada Mayús y seleccione uno de los comandos disponibles:
   • Con valores aplicados: añade una nota asociativa usando las propiedades de nota asociativa actuales en la posición que elija. También se aplica la opción Línea de referencia seleccionada.
   • Con línea referencia: añade una nota asociativa con una línea de referencia en la posición que elija. Este comando aplica las propiedades de nota asociativa actuales, excepto la opción Línea de referencia, que está predefinida y no se puede cambiar.
   • Sin línea referencia: añade una nota asociativa sin una línea de referencia en la posición que elija. Este comando aplica las propiedades de nota asociativa actuales, excepto la opción Línea de referencia, que está predefinida y no se puede cambiar.
   • Sobre línea: añade una nota asociativa con la orientación y el ángulo que especifique, en la posición que elija. Este comando aplica las propiedades de nota asociativa actuales, excepto la opción Línea de referencia, que está predefinida y no se puede cambiar.

   Como alternativa, puede seleccionar el comando Añadir nota asociativa en la lista de objetos del panel de propiedades de dibujo o en el menú contextual, o introducir el comando Inicio Rápido. Para estos métodos, el comando Con valores aplicados se usa por defecto, lo que significa que se usa la opción Línea de referencia definida en las propiedades de nota asociativa actuales.

2. Puede cargar propiedades de nota predefinidas y buscar propiedades:

3. Seleccione el tipo de objeto de construcción en Tipo objeto.
   De este modo se define el objeto de construcción al que se añade la nota.

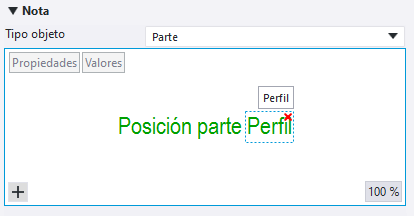

4. En el editor de notas visuales:


   • Seleccione un contenedor de notas, haga clic en el botón Nuevo elemento para abrir la lista de elementos y seleccione el elemento que desea añadir en su contenedor de notas. También puede hacer clic primero en el fondo del editor y, después, en el botón Nuevo elemento.

     Los elementos disponibles varían en función del tipo de objeto de construcción seleccionado.

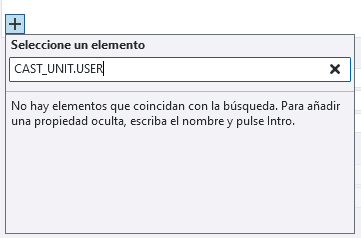

   • También puede buscar elementos. En caso que no encuentre un atributo oculto en la lista, puede escribir el nombre del atributo en el cuadro de búsqueda y pulsar Intro para añadirlo.



   • Haga clic en el botón de borrado rojo situado en la esquina superior derecha del elemento para borrarlo. También puede hacer clic en el elemento y, en el teclado, pulsar Supr.
   • Puede arrastrar a otra ubicación los elementos y los contenedores de elementos.
   • El botón % muestra el nivel de zoom actual en la vista preliminar. Desplazando el botón central del ratón podrá acercar o alejar la imagen. Haga clic en el botón para hacer zoom a mejor ajuste.
5. Modifique las propiedades de nota.

   Opción	Descripción
   Color de fuente, Fuente, Altura de fuente	Cambie el color, el tipo y la altura de la fuente. Para cambiar las propiedades de fuente de toda la nota, haga clic en el fondo del editor. Para cambiar las propiedades de fuente de un único elemento, haga clic en el elemento en el editor. Para obtener más opciones de fuentes, haga clic en ... Puede utilizar un color estándar o un color RGB personalizado.
   Marco, Color de marco	Añada un marco alrededor de toda la nota (Marco externo) o de sus elementos (Marco interno) y defina el tipo y el color del marco. La opción Marco interno solo está activada cuando se ha seleccionado un elemento o un marco interno en el editor visual. También puede añadir un marco de la lista de elementos haciendo clic en y seleccionando Marco. Puede utilizar un color estándar o un color RGB personalizado.
   Unidades, Formato	Cambie la unidad y el formato si corresponde. Estas propiedades solo están disponibles para los elementos que indican longitud o diámetro.
   Fondo	Seleccione Opaco para ocultar la parte del dibujo que está cubierta por la nota. Seleccione Transparente para mostrar la parte del dibujo que está cubierta por la nota, de modo que el trabajo lineal sea visible, por ejemplo.

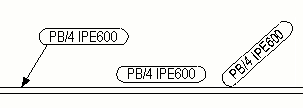

   Línea de referencia, Flecha, Altura flecha, Longitud flecha	Seleccione el tipo de línea de referencia y defina las propiedades de la flecha de línea de referencia. Las opciones de Línea de referencia son las siguientes: Sin línea de referencia Línea de referencia Sobre línea Tenga en cuenta que la opción Línea de referencia seleccionada solo se aplica cuando se usa el comando Añadir nota asociativa con valores aplicados. Otros comandos de notas asociativas usan valores de línea de referencia predefinidos. También puede cambiar el tipo de flecha, la altura de la flecha y la longitud de la flecha de la línea de referencia.
   Alineación	Seleccione una de las opciones de alineación: Izquierda Centro Derecha Línea de referencia
   Rotación	Introduzca un nuevo ángulo de rotación para modificar la rotación de la nota.
   Método colocación	Para colocar la nota exactamente en la posición que elija y conservarla en ese punto, seleccione Fijo. Libre permite a Tekla Structures buscar la primera ubicación adecuada para la nota. Si usa la opción Fijo, la marca se queda donde está aunque actualice el dibujo, mientras que con Libre, Tekla Structures intenta encontrar el lugar óptimo para la nota. Consulte "Propiedades de colocación para marcas, dimensiones, notas, textos y símbolos" para obtener más información sobre la colocación.
   Posición	Defina las zonas donde Tekla Structures busca una posición para colocar la nota.
   Distancias	Defina las distancias y el margen de búsqueda. Distancia s es el margen vacío que desea dejar alrededor de la nota. Distancia d mín. es la distancia mínima de la nota desde la parte. Distancia d máx. es la distancia máxima de la nota desde la parte. Tenga en cuenta que si utiliza valores altos para Distancia s y Distancia d mín., la colocación de marca no funciona correctamente.

6. Elija los puntos necesarios en función del comando de nota asociativa que ha seleccionado:
   • Con valores aplicados: elija un punto en el objeto de construcción donde desee asociar la nota. A continuación, elija uno o varios puntos en función de la opción de línea de referencia seleccionada.
   • Con línea referencia: elija un punto en el objeto de construcción donde desee asociar la nota y, a continuación, elija una posición para la nota.
   • Sin línea referencia: elija un punto en el objeto de construcción donde desee asociar la nota y, a continuación, elija una posición para la nota.
   • Sobre línea: elija un punto en el objeto de construcción donde desee asociar la nota. A continuación, elija un punto para indicar la orientación y ángulo de la nota. Por último, elija una posición para la nota.

   Tekla Structures añade la nota asociativa.

   Para añadir otra nota, siga seleccionando. Para dejar de añadir notas, pulse Esc.
