Importar datos de replanteo a Administrador replanteo

Puede usar Administrador replanteo para importar datos de replanteo en su modelo para comprobar las condiciones de la construcción.

Puede copiar el archivo que contiene los datos de replanteo desde un dispositivo de replanteo como Trimble® LM80 en su ordenador e importar el archivo después a Administrador replanteo. También puede importar los datos de replanteo de Trimble Connect a Administrador replanteo. También puede importar un archivo directamente a Administrador replanteo. Puede hacerlo si conecta el dispositivo de disposición a su ordenador mediante una conexión USB o Bluetooth.

Importar datos de replanteo

En la pestaña Gestión, haga clic en Administrador replanteo.
Si es necesario, compruebe en Configuración que la configuración de importación por defecto es la prevista y modifíquela si es necesario.
En Administrador replanteo, haga clic en Importar.

Seleccione el tipo de archivo para la importación.

Importar archivo de puntos (.txt) para importar puntos de replanteo.

Los archivos de puntos (.txt) siempre se importan en la pestaña Puntos Diseño, independientemente de si se han medido en la obra.
Importar archivo CSV (.csv) para importar puntos de replanteo.

Los archivos CSV (.csv) siempre se importan en la pestaña Puntos Diseño, independientemente de si se han medido en la obra.
Importar archivo de trabajo (.cnx) para importar todos los datos de replanteo de un archivo de trabajo de Trimble® LM80.

Los archivos de trabajo (.cnx) se importan en la pestaña Puntos Medidos.
Importar archivo Vínculo Campo (.tfl) o Importar archivo Vínculo Campo (.tflx) para importar todos los datos de replanteo de un archivo Trimble FieldLink. Los .tflx archivos se utilizan para Trimble FieldLink a partir de la versión 6.3.
Importar Trimble Connect (.tflx) para importar todos los datos de replanteo de Trimble Connect a un archivo Trimble FieldLink.

Los puntos de diseño importados de los archivos Trimble FieldLink (.tflx) se muestran en el cuadro de diálogo Administrador replanteo con colores y símbolos distintos, en función del tipo de clasificación visual del punto. Los puntos importados se muestran en el modelo con el color de clase que más se asemeje al color del símbolo.


Color de Trimble FieldLink	Color de Tekla Structures	Descripción
		Punto de control
		Estado de tolerancia: bajo
		Estado de tolerancia: en tolerancia
		Estado de tolerancia: alto
		Punto de diseño
		Etiqueta April
		Nivel de plano en tolerancia
		Nivel de plano de alta tolerancia
		Nivel de plano de baja tolerancia
		Participación en tolerancia
		Participación fuera de tolerancia

Seleccione el archivo a importar.

Si un archivo de puntos no contiene cabeceras de columna, Administrador replanteo abre el cuadro de diálogo Importación de archivo de texto - Asignación de cabeceras de columna en el que puede definir las columnas.
Seleccione el grupo al que se importarán los datos de replanteo.

Para los archivos .txt y .csv, el grupo que seleccione en la lista solo se utiliza para puntos que no tienen ningún grupo especificado en el archivo importado. Si es necesario, haga clic en el botón Nuevo para crear un nuevo grupo.

Los archivos de trabajo (.cnx) y los archivos Trimble FieldLink (.tfl, .tflx) pueden contener grupos de puntos de replanteo. Si hay grupos en estos archivos, los grupos se muestran en la lista de grupos que puede seleccionar en la lista Grupo.
Si va a importar a un nuevo grupo, seleccione el sistema de coordenadas del grupo en Sistema de coordenadas local grupo.

Por defecto, los nuevos grupos utilizan el sistema de coordenadas seleccionado en Sistema coordenadas local grupo para nuevos grupos.
Haga clic en Importar.

Los puntos importados se crean en el modelo y se muestran en el cuadro de diálogo Administrador replanteo del grupo que ha seleccionado en el cuadro de diálogo de importación.

Nota:

Los puntos de diseño son puntos de replanteo que se han creado en el modelo Tekla Structures. Los puntos medidos son puntos de replanteo que se han medido en la obra.

Definir las columnas del archivo de puntos

Puede importar puntos de replanteo en su modelo en un archivo de puntos que enumera los nombres de punto de replanteo y las coordenadas de los puntos. Si el archivo de puntos no tiene cabecera, o si Administrador replanteo no reconoce la cabecera, se abre el cuadro de diálogo Importación de archivo de texto - Asignación de cabeceras de columna al seleccionar el archivo de importación.

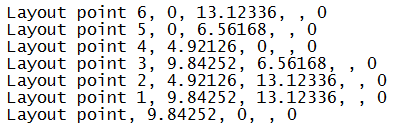

Ejemplo de un archivo de puntos sin cabecera:

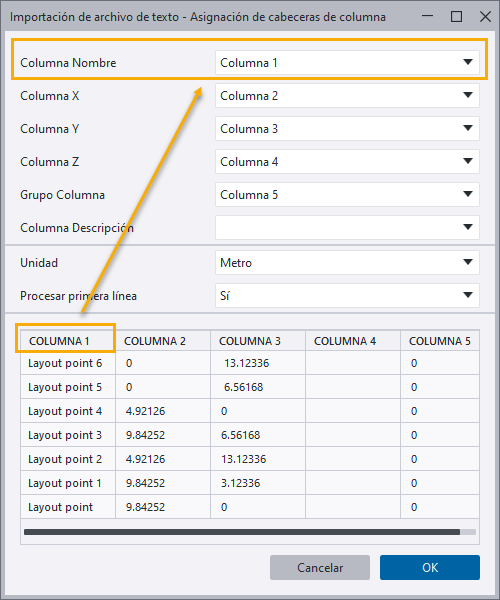

En el cuadro de diálogo Importación de archivo de texto - Asignación de cabeceras de columna, el contenido del archivo de puntos se muestra en la parte inferior y las cabeceras de columna se muestran en la parte superior.

Compruebe que el contenido del archivo de puntos se muestra bajo los encabezados de columna correctos:
- Columna Nombre muestra el nombre del punto de replanteo.
- Columna X muestra las coordenadas x.
- Columna Y muestra las coordenadas y.
- Columna Z muestra las coordenadas z.
- Columna Grupo muestra el grupo en el que se importan los puntos.
Si es necesario, cambie las columnas de la parte superior del cuadro de diálogo seleccionando la columna correcta en la lista.
Seleccione una unidad de medida.
Seleccione en la opción Procesar primera línea si la primera línea del archivo de puntos es una fila de cabecera.
- Sí significa que la primera línea tiene datos de puntos de replanteo y que no es una línea de cabecera.
- No significa que la primera línea es una línea de cabecera.
Haga clic en OK.

Puntos medidos en Administrador replanteo

Los puntos medidos son puntos que se miden en la obra utilizando un dispositivo de replanteo e importados a Tekla Structures. Puede ver las propiedades de los puntos medidos en Administrador replanteo o en el cuadro de diálogo de la herramienta Punto replanteo. Además de las propiedades generales de los puntos, como nombre, diámetro y forma, los puntos medidos tienen propiedades de puntos medidos que no se pueden modificar en Tekla Structures.

Para ver las propiedades de punto medido, seleccione el punto en Administrador replanteo o haga doble clic en el punto en el modelo.

Las propiedades de punto medido son las siguientes:


Propiedad	Descripción
Es Punto Delimitación	Puede etiquetar un punto medido como delimitado en el dispositivo Trimble® LM80 si se desvía del punto de replanteo correspondiente creado en el modelo. La propiedad se muestra en el cuadro de diálogo de la herramienta Punto replanteo.
Es Punto Campo	Un punto de campo se ha medido en la obra y se ha importado a Tekla Structures. Es Línea Campo es la propiedad correspondiente para líneas de replanteo. La propiedad se muestra en el cuadro de diálogo de la herramienta Punto replanteo.
HR	Representa la altura de varilla del prisma en el poste. Se utiliza para determinar la altura del instrumento y, por consiguiente, la elevación real del punto medido.
HA	Es el ángulo horizontal, es decir, el ángulo que se midió desde la vista desde atrás, o ángulo 0.
VA	Es el ángulo vertical que es la diferencia en medición de ángulo desde la posición horizontal del ámbito de instrumento.
SD	Es la distancia de inclinación, es decir, la distancia real independientemente del cambio de elevación. El ángulo horizontal es la distancia a lo largo del plano horizontal.
PPM	Significa partes por millón y es un factor que se utiliza para determinar mediciones que tienen en cuenta las condiciones del aire y el modo en que afectan a la posibilidad de la luz de viajar por el aire. Esta propiedad es importante para el cálculo y la precisión de mediciones.
Desplazamiento cota referencia	Desplazamiento cota referencia es una medición que define una cota de referencia a partir de la cual se calculan las mediciones.
