3D PDF

Puede exportar el modelo actual o los objetos del modelo seleccionados como un archivo PDF 3D. El PDF 3D le permite comunicar fácilmente su trabajo a otros: todo lo que el receptor necesita es un lector de PDF que admita archivos PDF 3D.

Cuando abre el archivo PDF 3D resultante en un lector de PDF, el PDF 3D se ve exactamente como el diseño 3D original. Puede explorar el modelo utilizando las herramientas disponibles en el lector de PDF.

Nota:

Le recomendamos que utilice Adobe Acrobat Reader, ya que no todos los lectores de PDF admiten el formato PDF 3D.

Exportar un modelo u objetos de modelo seleccionados como PDF 3D

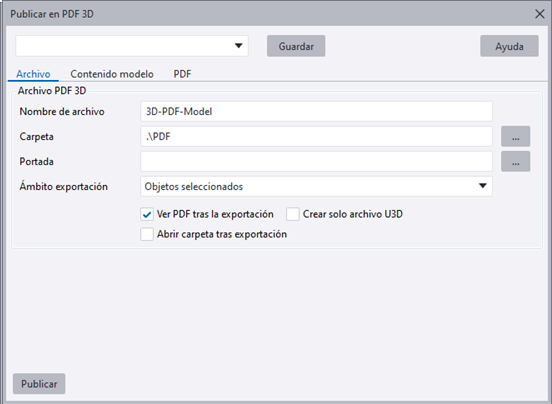

En el modo de modelado, haga clic en Archivo > Exportar > PDF 3D.
Escriba el nombre de archivo deseado y busque la carpeta donde desea guardar el archivo.
Por defecto, el archivo PDF 3D se exporta a la carpeta \PDF, ubicada dentro de la carpeta del modelo actual.
Verifique las otras opciones en las pestañas Archivo, PDF y Contenido modelo, y ajuste las opciones para adaptarlas a sus necesidades.
Para obtener más información sobre la configuración, consulte la sección de "Configuración de la exportación PDF 3D" más adelante.
Si desea exportar solo algunos objetos, seleccione los objetos en el modelo y seleccione Objetos seleccionados como Ámbito exportación. Para exportar todo el modelo, seleccione Todos los objetos.
Cuando haya terminado, haga clic en Publicar.
El archivo PDF 3D se exporta a la carpeta de exportación que definió. Se muestra un mensaje una vez que el modelo se ha convertido.

Configuración de la exportación PDF 3D


Opción	Descripción
pestaña Archivo
Portada	Busca una portada en PDF adecuada.
Ver PDF tras la exportación	Abre el PDF 3D en un lector de PDF después de la exportación.
Abrir carpeta tras exportación	Abre la carpeta de exportación PDF 3D después de la exportación.
Crear solo archivo U3D	Exporta como un archivo U3D. El formato Universal 3D (U3D) es un formato de archivo comprimido estándar para datos de gráficos por computador en 3D.
Pestaña PDF
Conjuntos propiedades adicionales	Seleccione el archivo de configuración del conjunto de propiedades IFC para incluirlo en la exportación. Las propiedades definidas en los conjuntos de propiedades se muestran en el árbol del modelo junto con las propiedades de parte estándar. Los conjuntos de propiedades se pueden definir en el cuadro de diálogo Definiciones Conjunto Propiedades IFC. Para mostrar las propiedades adicionales en el árbol del modelo PDF, debe seleccionar la opción Incluir atributos parte.
Incluir medios unión	Incluye medios de unión en la exportación.
Incluir armaduras	Incluye armaduras en la exportación.
Incluir soldaduras	Incluye soldaduras en la exportación.
Incluir mallas	Incluye mallas en la exportación.

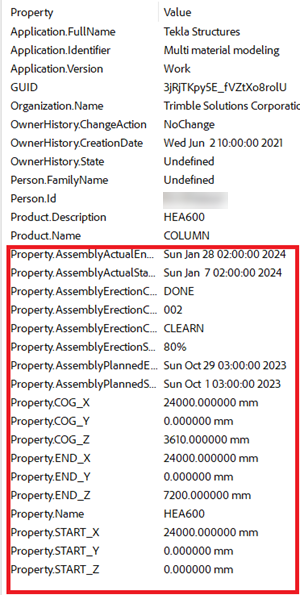

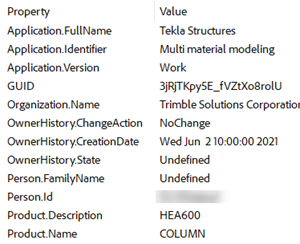

Incluir atributos parte	Incluye propiedades de parte en la exportación. Cuando selecciona esta opción y selecciona una parte en el árbol del modelo o en el PDF, las propiedades de parte se muestran en el árbol del modelo. Cuando ha seleccionado esta opción, las propiedades adicionales también se muestran en el árbol del modelo si ha seleccionado un archivo de configuración de conjunto de propiedades en Conjuntos propiedades adicionales.
Exportar como conjuntos	Selecciona automáticamente el conjunto correspondiente de los objetos para la exportación.
Usar colores de vista actual	Utiliza los colores en la vista del modelo en el PDF 3D exportado.
Vista árbol	Seleccione cómo mostrar el contenido del modelo en el árbol del modelo: por fases del modelo (Por fase) o por objetos del modelo (Por nombre parte).
Precisión de sólido	Muestra los sólidos con precisión normal o alta.
pestaña Contenido modelo
Tamaño página	Seleccione el tamaño de página que desee.
Orientación página	Seleccione la orientación de página deseada (Apaisado o Retrato).
Fondo	Define el color de fondo.
Definición luz	Seleccione los efectos de luz adicionales que desee. Las opciones son las siguientes: Material gráfico Ninguno Blanco Día Noche Duro Primaria Rojo Cubo CAD Faro
Modo renderizado	Seleccione el modo de renderizado deseado. Las opciones son las siguientes: Sólido Estructura alambre sólido Transparente Estructura alambre transparente Caja contorno Caja contorno transparente Contorno caja contorno transparente Estructura alambre Estructura alambre sombreado Estructura alambre oculta Vértices Vértices sombreados Ilustración Contorno sólido Ilustración sombreada
Título	Introduzca un título para el PDF. El título se muestra en las propiedades del PDF.
Asunto	Introduzca un asunto para el PDF. El asunto se muestra en las propiedades del PDF.
Autor	Introduzca el autor del PDF. El autor se muestra en las propiedades del PDF.

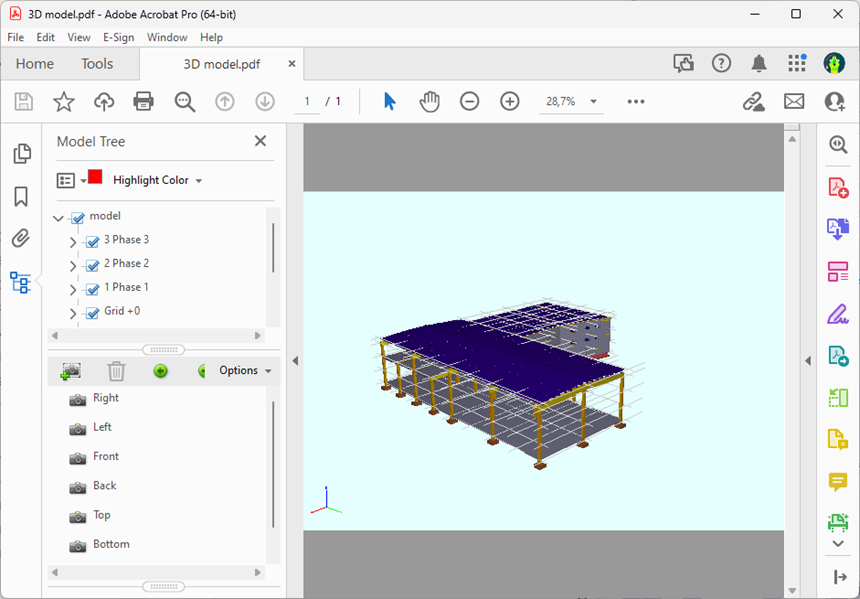

A continuación, se muestra un ejemplo de un PDF 3D en Adobe Acrobat Pro. El contenido del modelo se muestra en el árbol del modelo por fases.
