两侧端板 (34)
两侧端板 (34) 通过端板将两根梁连接到一个梁或柱腹板上。
已创建的组件
-
端板
-
腹板延伸板
-
螺栓
-
焊缝
适用于
| 选项 | 描述 |
|---|---|
|
|
梁通过端板连接到柱腹板上 |
选择顺序
-
选择主零件(梁或柱)。
-
选择第一个次零件(梁)。
第一个次零件在常用值中具有高优先级。例如,如果梁不在同一高度,则连接将把第二个次零件中的孔向上或向下移动所需的最小距离,以使这些孔与第一个次零件孔对齐。
-
选择第二个次零件(梁)。
-
单击鼠标中键创建节点。
部件检索表

| 描述 | |
|---|---|
|
1 |
端板 |
图片选项卡
使用图片选项卡可以定义节点尺寸。
尺寸

| 描述 | |
|---|---|
|
1 |
螺栓边缘距次零件法兰的距离 |
|
2 |
螺栓边缘距端板边缘的距离 |
|
3 |
螺栓边缘距端板边缘的距离 |
|
4 |
端板边缘距主零件中心线的距离 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
端板 1 端板 2 |
端板的厚度 |
|
腹板顶外伸1 腹板底外伸1 |
延伸板 1 的厚度、宽度和高度 |
|
腹板顶外伸2 腹板底外伸2 |
延伸板 2 的厚度、宽度和高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用 参数 选项卡定义腹板延伸板、梁端切口和安全连接。
腹板延伸板
| 选项 | 描述 |
|---|---|
|
|
默认值 Tekla Structures 根据连接几何形状确定是否创建板。 自动默认值可更改此选项。 |
|
|
自动 Tekla Structures 根据连接几何形状确定是否创建板。 |
|
|
未创建腹板延伸板。 |
|
|
创建了腹板延伸板。 |
梁末端切割
| 选项 | 描述 |
|---|---|
|
|
默认值 梁末端未切割。 自动默认值可更改此选项。 |
|
|
梁末端未切割。 |
|
|
梁端被切割成斜面。 |
安全连接
| 选项 | 描述 |
|---|---|
|
|
选择如何切割端板以创建安全连接。 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

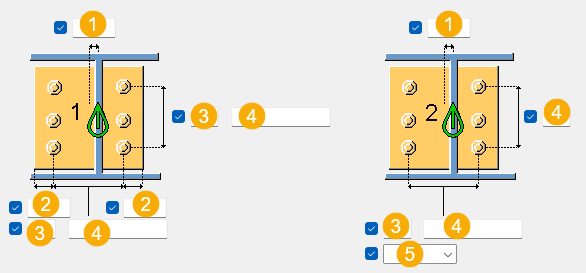

螺栓组尺寸

| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
|
5 |
应安装螺栓的位置。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
如果创建了长孔,请选择孔是否穿过梁或柱、端板或两者。
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
Copes 2/Copes 3 标签
使用 “凹槽” 选项卡在次梁中创建凹槽,并控制凹槽形状和尺寸。
槽口形状
| 选项 | 描述 |
|---|---|
|
|
选择槽口形状。 |
槽口侧
| 选项 | 描述 |
|---|---|
|
|
默认值 在两侧创建槽口。 自动默认值可更改此选项。 |
|
|
自动 |
|
|
在左侧创建槽口。 |
|
|
在两侧创建槽口。 |
|
|
在右侧创建槽口。 |
倒角槽口

| 描述 | |
|---|---|
|
1 |
定义倒角槽口狭窄部分的长度。 |
槽口尺寸

| 描述 | |
|---|---|
|
1 |
垂直尺寸 |
|
2 |
水平尺寸 |
|
3 |
定义槽口的最小间隙。 |
通用选项卡
请单击下面的链接了解更多信息:
设计选项卡
请单击下面的链接了解更多信息:
分析选项卡
请单击下面的链接了解更多信息:
焊缝
请单击下面的链接了解更多信息:
