通过添加约束调整勾画横截面草图的形状
勾画完截面轮廓后，可以使用约束来调整草图并锁定形状。
例如，您可以将线拉直、创建 90 度角、强制线条相接、使形状闭合以及在角部添加切角。
要修直整个截面，请与其它约束结合使用水平和竖直约束。虽然锁定了形状，但您仍然可以在模型中旋转此截面。

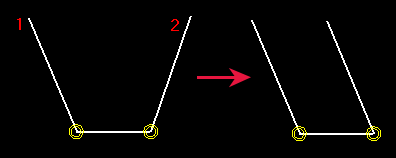

添加平行约束
.

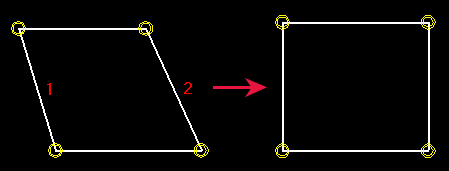

添加垂直约束
您可以使用垂直约束来强制勾画横截面草图中的一条线与选取的另一条线呈 90 度角。
开始之前，请在草图编辑器中勾画截面的轮廓。
所选线可以是不相交的。您可以向任意两条线添加垂直约束。
-
单击垂直约束按钮：
.
-
在草图中再选取一条线 (2)。

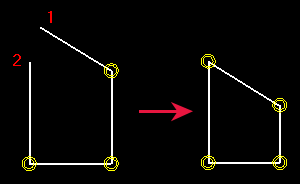

添加一致约束
您可以使用一致约束，通过延长或缩短一条或两条线，强制勾画横截面草图中两条线的起点或终点相同。
开始之前，请在草图编辑器中勾画截面的轮廓。
所选线可以是不相交的。您可以向任意两条线添加一致约束。
注：
在以下位置，Tekla Structures 自动创建一致约束：
-
两条线相接处
-
使用勾画多边形工具绘制的各线段之间
-
一个线段中第一条线段的起点与最后一条线段的终点之间（如果这些线段彼此在一定距离内）
-
确保贴靠到端点
贴靠开关已激活。
-
单击一致约束按钮：
.
-
选取第二条线的终点 (2)。
添加固定约束
.

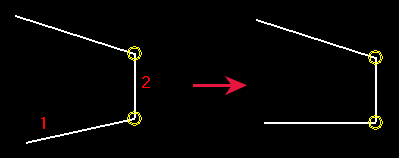

添加水平约束
您可以使用水平约束来强制勾画横截面草图中的线与局部 x 轴平行。
开始之前，请在草图编辑器中勾画截面的轮廓。
当您创建近似水平的线时，Tekla Structures 会自动创建水平约束。
-
单击水平约束按钮：
.
-
选择要修直的线（1 和 2）。

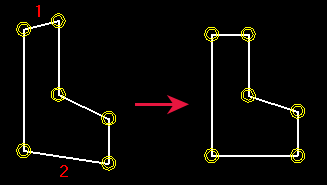

添加竖直约束
您可以使用竖直约束来强制勾画横截面草图中的线与局部 y 轴平行。
开始之前，请在草图编辑器中勾画截面的轮廓。
当您创建近似竖直的线时，Tekla Structures 会自动创建竖直约束。
-
单击竖直约束按钮：
-
选择要修直的线（1 和 2）。
删除约束
如果不再需要某个约束，您可以将其从勾画横截面草图中删除。
-
单击
以打开图形浏览器。
- 选择要删除的约束。
- 单击右键并选择删除。
- 单击刷新。
