XS_REBAR_REVERSE_END_SYMBOLS
类别:混凝土细部设计

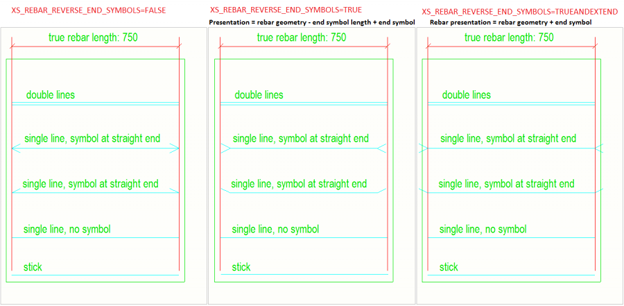

用于将钢筋末端符号转向另一不同方向。将此高级选项设置为 TRUE
时,画出的末端符号呈 135 度角(通常在挪威使用)。如果使用单线显示而且在直线末端不使用符号,请使用 TRUEANDEXTEND
值。如果对这些钢筋使用 TRUE
,则绘制出来后会显得过短。默认值为 FALSE
。
此高级选项与具体角色相关。当使用的是 SYSTEM(ROLE) 类型时,将使用默认值。当使用的类型为 MODEL(ROLE) 或 DRAWING(ROLE) 时,您可以更改值,更改后的值对当前模型中的所有用户都相同。
