Для изменения наборы арматуры с помощью граней участков прежде всего необходимо сделать грани участков видимыми.

1. Убедитесь, что переключатель Прямое изменение активен.
2. На вкладке Арматура выберите Видимость > Грани участков.
3. Выберите набор арматуры.

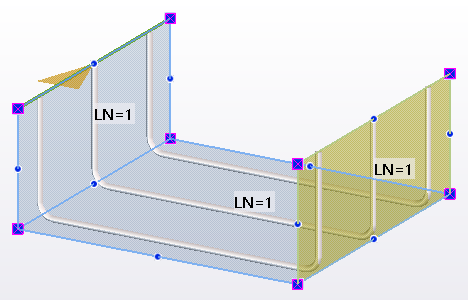

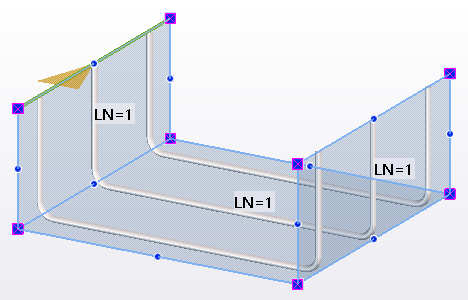

   Tekla Structures отображает грани и поверхности участков. Tekla Structures также отображает номера слоев стержней набора арматуры на каждой грани или поверхности участка, например: LN=1.

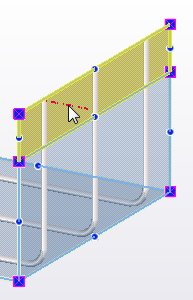

4. Наведите указатель мыши на грань или поверхность участка и щелкните, чтобы выбрать его.

   Tekla Structures выделяет грань или поверхность участка желтым цветом.



При изменении граней участков набора арматуры можно использовать любой из следующих способов.

1. Чтобы переместить грань участка, перетащите ее в новое место.

   Соединенные грани участков удлиняются или укорачиваются, но угол остается неизменным.

   Если при перетаскивании удерживать клавишу ALT, угол соединенных граней участков также может измениться в зависимости от направления перетаскивания. Размер перетаскиваемой грани участка остается прежним.

   Если требуется отсоединить грань участка от соединенных с ней граней участков, удерживайте при перетаскивании клавишу SHIFT.

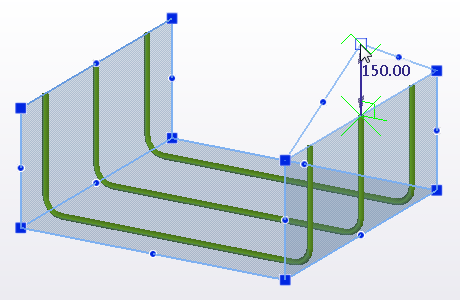

2. Чтобы переместить кромку грани участка, перетащите кнопку в новое место.

   Соединенные с ней грани участка последуют за ней, если это возможно.

   Если при перетаскивании удерживать клавишу ALT, кромка будет отделена от соединенной грани участка.

3. Чтобы создать параллельную копию грани участка, перетащите грань участка, удерживая клавишу CTRL.
4. Чтобы создать новую грань участка, соединенную с данной гранью участка, перетащите кромку грани участка, удерживая клавишу CTRL.



5. Чтобы добавить новую грань участка на грань детали или захватки бетонирования, при выбранном наборе арматуры нажмите Добавить грань участка на контекстной вкладке на ленте, а затем выберите грань детали или захватки бетонирования.
6. Чтобы создать новую грань участка на основании ее угловых точек, переключите Режим указания на , нажмите Добавить грань участка на контекстной вкладке на ленте, а затем укажите точки, чтобы задать углы грани участка. Щелкните средней кнопкой мыши для завершения указания точек.

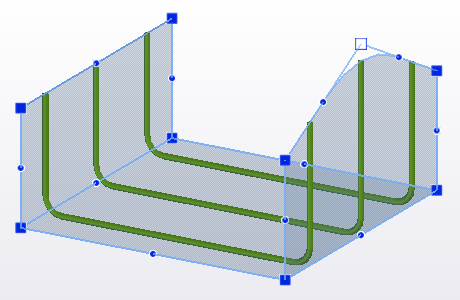

7. Чтобы добавить в грань участка новую угловую точку, перетащите ручку — среднюю точку.



8. Чтобы удалить угловую точку из грани участка, выберите точку и нажмите DELETE.
9. Чтобы изменить фаску на углу грани участка, выберите угловую точку, а затем выберите тип фаски и введите размеры фаски на контекстной панели инструментов.





10. Чтобы удалить грань участка, выберите ее и нажмите DELETE.

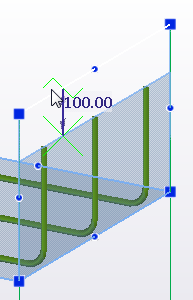

11. Чтобы задать дополнительное смещение между гранью участка и стержнями, выберите грань участка и введите значение в поле Дополнительное смещение на контекстной панели инструментов, например: .

    При вводе отрицательного значения стержни будут вынесены за пределы бетона.

12. Чтобы перенести стержни на другую сторону грани участка, выберите грань участка и нажмите Перенести стержни на другую сторону на контекстной панели инструментов.



    Обратите внимание, что после такого переноса Tekla Structures будет искать на другой стороне грани участка бетон, чтобы создать защитный слой бетона и применить настройки защитного слоя. При отсутствии бетона толщина защитного слоя бетона будет равна нулю.

13. Чтобы проверить и изменить порядок слоев стержней на отдельной грани участка, выберите грань участка и откорректируйте порядок слоев с помощью следующих кнопок на контекстной панели инструментов:

    • Нажмите , чтобы перенести стержни в крайний наружный слой.

    • Нажмите , чтобы перенести стержни на один слой кнаружи.

    • Нажмите , чтобы перенести стержни на один слой внутрь.

    • Нажмите , чтобы перенести стержни в крайний изнутри слой.

    • Нажмите , чтобы проверить, какие наборы арматуры влияют на выбранный набор арматуры и наоборот.

    Также можно ввести номер в поле Номер слоя на панели свойств, после чего нажать кнопку Изменить, чтобы сохранить изменения.

    Чем меньше номер слоя, тем ближе слой к поверхности бетона. Можно использовать как положительные, так и отрицательные значения.

    Эти изменения переопределяют настройки порядка слоев, заданные для набора арматуры в целом.

Эти способы используются для изменения поверхностей участков наборов арматуры.

1. Чтобы добавить новую поверхность участка на грани детали, убедитесь, что выбран набор арматуры, щелкните Добавить поверхность участка на контекстной вкладке на ленте, а затем выберите грань детали.

   При попытке добавить поверхность участка на грань детали, у которой уже есть поверхность участка, относящаяся к тому же набору арматуры, Tekla Structures не добавляет новую, повторяющуюся поверхность участка.

2. Чтобы удалить поверхность участка, выберите ее и нажмите DELETE.
3. Чтобы проверить и изменить порядок слоев стержней на отдельной поверхности участка, выберите поверхность участка и откорректируйте порядок слоев с помощью следующих кнопок на контекстной панели инструментов:

   • Нажмите , чтобы перенести стержни в крайний наружный слой.

   • Нажмите , чтобы перенести стержни на один слой кнаружи.

   • Нажмите , чтобы перенести стержни на один слой внутрь.

   • Нажмите , чтобы перенести стержни в крайний изнутри слой.

   • Нажмите , чтобы проверить, какие наборы арматуры влияют на выбранный набор арматуры и наоборот.

   Также можно ввести номер в поле Номер слоя.

   Чем меньше номер слоя, тем ближе слой к поверхности бетона. Можно использовать как положительные, так и отрицательные значения.

   Эти изменения переопределяют настройки порядка слоев, заданные для набора арматуры в целом.

4. Чтобы задать дополнительное смещение между поверхностью участка и стержнями, выберите поверхность участка и введите значение в поле Дополнительное смещение на контекстной панели инструментов.

   При вводе отрицательного значения стержни будут вынесены за пределы бетона.

5. Чтобы указать, срезаются ли стержни на поверхности участка в бетонных проемах, выберите поверхность участка и нажмите кнопку Создать отверстия на контекстной панели инструментов.
