Добавление крюков к арматурным стержням

Концы арматурных стержней можно загибать в виде крюков для улучшения анкеровки.

Прим.:

Крюки предназначены только для анкеровки. Не используйте крюки для моделирования другой геометрии арматурных стержней, поскольку это может привести к проблемам с видимостью на чертежах, с адаптивностью, а также с распознаванием форм гибки арматуры.

Чтобы добавить крюки к арматурным стержням, выполните одно из следующих действий:


Задача	Что нужно сделать
Добавление крюков в режиме прямого изменения	Убедитесь, что переключатель Прямое изменение активен. Выберите отдельный арматурный стержень или группу арматурных стержней. Щелкните начальную или конечную точку арматурного стержня . Появится панель инструментов для свойств крюков. Выберите требуемую форму крюка. Если выбран вариант Пользовательский крюк, введите угол, радиус и длину крюка. Нажмите .
Добавить крюки с помощью свойства объектов Группа арматуры или Отдельный стержень	Выберите отдельный арматурный стержень или группу арматурных стержней. Дважды щелкните армирование, чтобы открыть его свойства. В разделе Крюки выберите тип крюка для начала и/или конца стержня из списка Тип крюка. Если выбран вариант Пользовательский крюк, введите угол, радиус и длину крюка. Нажмите кнопку Изменить.
Добавление крюков к наборам арматуры с помощью модификаторов торцевых узлов	См Локальное изменение набора арматуры с помощью модификаторов.

Для пользовательских крюков необходимо ввести следующую информацию:


Формат	Описание
Угол	Введите значение от –180 до +180 градусов.	Угол Длина радиусная
Радиус	Введите внутренний радиус изгиба стержня. Используйте одинаковый радиус для крюка и арматурного стержня. Если крюк и арматурный стержень имеют разные радиусы, Tekla Structures не распознает форму стержня.
Длина	Введите длину прямой части крюка. Если длина установлена равной нулю, крюки не создаются.

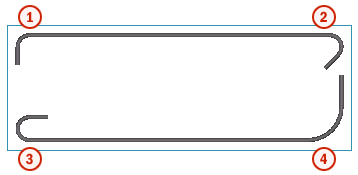

Примеры крюков


	Описание
1	Standard 90-градусный крюк
2	Standard 135-градусный крюк
3	Standard 180-градусный крюк
4	Пользовательский крюк

При выборе стандартного крюка в поля Угол, Радиус и Длина подставляются предопределенные размеры.

В файле rebar_database.inp содержатся предварительно заданные минимальный радиус изгиба и минимальная длина крюка для всех стандартных крюков.
