Сорт

Задайте сорт.

Этот параметр связан с параметром Размер.

Размер

Задайте размер.

Нажмите кнопку ..., чтобы открыть диалоговое окно Выбрать арматурный стержень. Выбор размера также влияет на значение Сорт.

Условия на концах слева

Условия на концах справа

Выберите тип крюка на концах левой и правой сторон скобы.

• По умолчанию (без крюка)



• 90 градусов



• 135 градусов



• 180



• -180



• -135



• -90



• -45



• 45



Длины изгиба слева

Задайте длину вылета слева.

Чтобы задать длину, выберите какое-либо значение, отличное от значения по умолчанию, в поле Условия на концах слева.

Длины изгиба справа

Задайте длину вылета справа.

Чтобы задать длину, выберите какое-либо значение, отличное от значения по умолчанию, в поле Условия на концах справа.

1

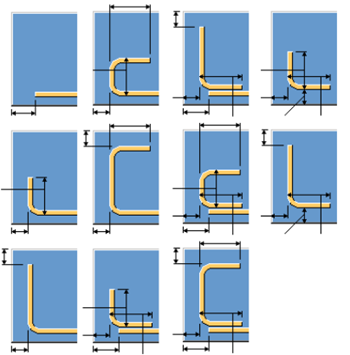

Выберите форму скоб.

2

Задайте вертикальные размеры.

3

Выберите, будут ли созданы стержни 1 и 2 либо же только один из них.

1

Задайте смещение скоб от сторон.

2

Определите, какие скобы создаются.

Скобы, показанные в виде точек, не создаются.

Кол-во промежутков

Определите, сколько промежутков будет создано для зоны.

Шаг

Задайте значение шага для зоны.

Длина

Задайте длину зон. Длина используется, если поле Кол-во промежутков оставлено пустым.

Шаг по горизонтали

Задайте интервал по горизонтали между скобами.

Этот параметр доступен, если параметр Разные значения шага по горизонтали и вертикали установлен в значение Да.

Шаг по вертикали

Задайте интервал по вертикали между скобами.

Этот параметр доступен, если параметр Разные значения шага по горизонтали и вертикали установлен в значение Да.

1

Задайте минимальную толщину защитного слоя для отверстий и вырезов.

1

Значение расстояния между скобами. Это значение используется для создания промежутков, когда длина углубления находится между заданными значениями (2 и 3 на рисунке). В противном случае промежутки создаются на основе значения Шаг, заданного для зоны.

2

Минимальная длина углубления

3

Максимальная длина углубления

Способ создания

Выберите, как определяется шаг между скобами.

• Параметр По точному значению шага создает фиксированный шаг между каждой скобой.

• Параметр По точному значению шага с регулируемым первым и последним промежутком создает фиксированные обычные промежутки между скобами. Первый и последний промежуток регулируются для выравнивания распределения стержней.

Разные значения шага по горизонтали и вертикали

Укажите, нужно ли армировать несколько кромок стены без изменения параметров.

Учитывать проемы

Укажите, нужно ли учитывать проемы, а также как создавать группы стержней.

Создавать стержни

Укажите, создаются ли стержни кромок.

Арматурный стержень Standard

Задайте сорт и размер первой группы стержней.

Создать вторую группу

Укажите, нужно ли создать вторую группу стержней.

Задайте сорт и размер второй группы стержней.

1

Задайте значение шага или число стержней кромок. Значения для первой и второй групп стержней можно задать отдельно.

2

Определите, какие стержни создаются.

Скобы, показанные в виде точек, не создаются.

3

Задайте расстояния до кромок для групп.

Комментарий

Добавьте содержимое в пользовательский атрибут комментария.

Название

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса арматурных стержней.

Серия

Префикс для номера позиции стержня.

Начальный номер

Начальный номер для номера позиции стержня.

Нет

Скобы не поворачиваются.

Вокруг оси X

Скобы поворачиваются вокруг оси X.

Вокруг оси Y

Скобы поворачиваются вокруг оси Y.

Создать как арматурную сборку

Выберите Да, чтобы создать все армирования как одну арматурную сборку и включить ее в ЖБ элемент входной детали.

Тип арматурной сборки

Выберите тип арматурной сборки.

Если не выбрать тип, используется значение арматурной сборки по умолчанию.

Имя, префикс, начальный номер

Задайте имя, префикс и начальный номер.

Если они не заданы, используются значения арматурной сборки по умолчанию.

Прикрепить к

Выберите, к какой детали будет прикреплена арматурная сборка: к главной или соседней.

Задайте критерии выбора соседних деталей на вкладке Конфигурация.

Радиус изгиба

Задайте радиус изгиба для скоб и стержней кромок.

• rebar_database.inp

  Используются значения радиусов, заданные в каталоге арматуры для рабочих стержней и затяжек или хомутов.

  По умолчанию файл rebar_database.inp находится в папке \profil.

• Относительно диаметра

  Радиус вычисляется путем умножения диаметра стержня на введенное значение.

• Радиус изгиба

  Задайте фиксированное значение радиуса изгиба.

Определить внешнюю геометрию

Укажите, как размещаются вырезы по детали внутри бетонной детали. Обычно этот параметр необходим, когда бетонная деталь имеет вырезы-углубления.

Параметр Положение в элементе и варианты в списке положений на плоскости позволяют переместить плоскость, используемую для поиска вырезов по детали.

Местоположение плоскости визуализируется в модели, если параметр Показывать геометрию вместе с профилями установлен в значение Да.

Показывать геометрию вместе с профилями

Укажите, нужно ли создавать вспомогательные линии для визуализации местоположения плоскости обнаружения вырезов по детали.

Местоположение можно изменить в параметре Положение в элементе.

Чертить оси

Укажите, нужно ли визуализировать внутреннюю систему координат компонента.

При выборе варианта Да на оси компонента, начиная от начала координат, будут созданы три небольшие детали с круглым диаметром. Это поможет настроить компонент и получить более четкое представление о его ориентации.

Выберите вариант Нет, чтобы удалить визуализацию.

Прикрепить штыри к

Прикрепить стержни кромок к

Укажите, к какой детали прикреплять штыри и стержни кромок: к главной или соседней.

Найти соседнюю

Задайте способ определения соседней детали: по имени или по классам.

Геометрия ЖБ элемента

Выберите Да, чтобы создать армирование для всех соответствующих бетонных ЖБ элементов вне выбранной детали.
