Введение в режим работы с чертежом

Tekla Structures
2024
Tekla Structures

Введение в режим работы с чертежом

Когда вы открываете чертеж, Tekla Structures активирует режим работы с чертежом. В режиме работы с чертежом

  • Лента, меню Файл, боковые панели, переключатели выбора и переключатели привязки для режима моделирования заменяются соответствующими элементами режима работы с чертежом. Виды модели при этом остаются на экране, позади чертежа. Когда вы закрываете чертеж, вы автоматически возвращаетесь в режим моделирования.

  • Контекстная панель инструментов и контекстное меню содержат команды и элементы управления, относящиеся к чертежам и объектам чертежей, и зависят от выбранного содержимого чертежа.

  • Поле Быстрый запуск содержит команды, относящиеся к конкретному чертежу. Его можно использовать для поиска команд, диалоговых окон и панелей инструментов. Начните вводить имя команды, например размер, и запустите команду, нажав имя команды для простановки размеров в отображаемом списке.

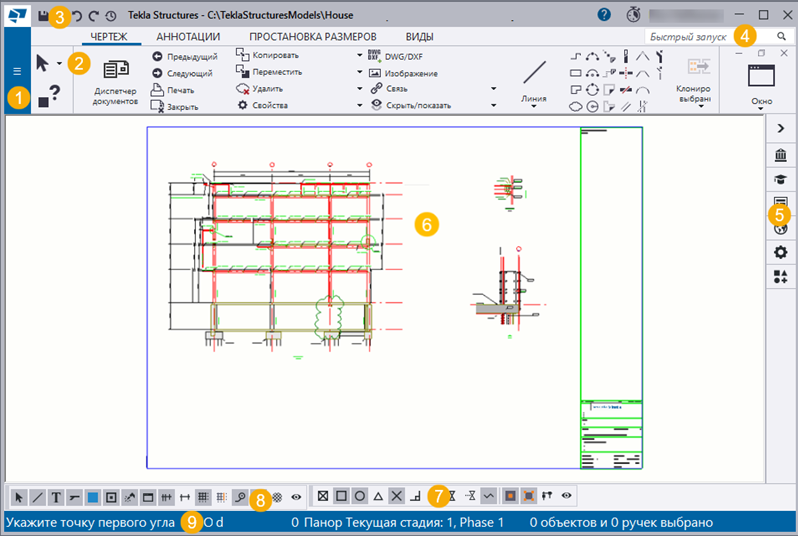

На следующем рисунке показано местоположение элементов управления в окне для работы с чертежом:

(1) Меню Файл содержит команды и базовые настройки, которые можно использовать в режиме работы с чертежами.

(2) Лента и вкладки в основном содержат команды, доступные только на чертежах; некоторые команды являются общими с режимом моделирования. При выборе команды на ленте на боковой панели Инструктор открывается соответствующая справка.

(3) По умолчанию на панели инструментов быстрого доступа находятся кнопки Сохранить, Отменить, Повторить и История операций. Вы можете настроить диалоговое окно Панель инструментов быстрого доступа в соответствии со своими потребностями.

(4) Быстрый запуск используется для поиска команд, связанных с чертежами.

(5) Боковая панель в правой части экрана используется для просмотра инструкций для активной в данный момент команды ленты, просмотра и изменения свойств объектов, открытия инструментов 2D-библиотека, Диспетчер содержимого чертежа и каталога Приложения и компоненты или для прямого доступа к Tekla Online services.

(6) Это ваш чертеж Tekla Structures.

(7) Переключатели выбора позволяют уменьшить количество объектов, доступных для выбора. Нажмите кнопку Фильтр выбора, чтобы создать новые фильтры выбора.

(8) Переключатели привязки управляют тем, к каким точкам можно привязываться при указании точек.

(9) В строке состояния отображаются инструкции и сообщения об ошибках.
