При создании или изменении набора арматуры Tekla Structures автоматически прикрепляет каждый стержень в наборе арматуры к бетонной детали. Эта бетонная деталь — родительская деталь стержня в наборе арматуры.

В зависимости от типа ЖБ элемента, нижнего уровня и объема бетонных деталей, длины, положения и ориентации стержня, а также количества стержней в наборе арматуры, Tekla Structures ищет и выбирает родительскую деталь для каждого из стержней следующим образом:

• Каждый стержень, который по крайней мере частично находится внутри только одной бетонной детали, прикрепляется к этой детали.

• Каждый стержень, находящиеся внутри как сборных, так и монолитных бетонных деталей, прикрепляется к сборной детали.



  (1) — сборная деталь, (2) — монолитная деталь

  На этом и последующих изображениях родительская деталь показана зеленым цветом.

Затем для каждого стержня, находящегося внутри двух или более бетонных деталей — сборных или монолитных деталей, но не обоих видов одновременно:

• Стержень считается горизонтальным, если угол между горизонтальной плоскостью и плоскостью стержня, проходящей через вершины стержня, составляет меньше 45 градусов или (для прямого стержня) если угол направления стержня относительно горизонтальной плоскости составляет меньше 45 градусов. В противном случае стержень считается вертикальным.



  (1) — горизонтальные стержни, (2) — вертикальные стержни

• Если стержень располагается горизонтально, он прикрепляется к детали, содержащей стержень наибольшей длины.



• Если стержень располагается вертикально и если стержень полностью находится внутри одной детали и частично внутри других деталей, он прикрепляется к детали, содержащей весь стержень.

• Если стержень располагается вертикально и частично находится внутри нескольких деталей, он прикрепляется к детали, нижняя грань которой имеет самую низкую глобальную координату по оси Z.

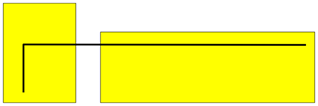

Иногда несколько деталей могут соответствовать одному из вышеперечисленных критериев и могут быть родительской деталью стержня в наборе арматуры. Например:

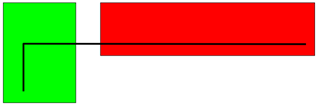

В подобных случаях Tekla Structures выбирает родительскую деталь для каждого стержня из соответствующих критериям деталей, как показано в следующем примере.

• Если одна из деталей чаще является родительской деталью в наборе арматуры, чем другие детали, Tekla Structures прикрепляет стержень к этой родительской детали большего числа стержней.

  Например:

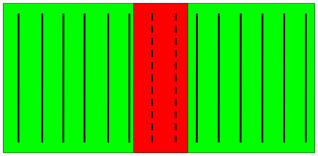

  	На этом плане или фасаде две детали расположены с перехлестом, и показанные пунктирными линиями стержни полностью находятся в обеих деталях. Показанные пунктирными линиями стержни прикрепляются к зеленой детали, так как она содержит больше стержней в наборе арматуры, чем красная деталь.

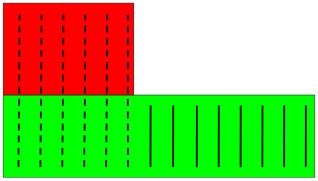

  	На этом плане показанные пунктирными линиями стержни находятся в двух деталях. Плоскости стержней вертикальные, а детали расположены на равной высоте. Показанные пунктирными линиями стержни прикрепляются к зеленой детали, так как к ней прикреплено большинство стержней в наборе арматуры.

• Если в наборе арматуры нет родительской детали, к которой прикреплено больше стержней, чем к какой-либо другой детали, Tekla Structures прикрепляет стержень к детали наименьшего объема.

  Например:

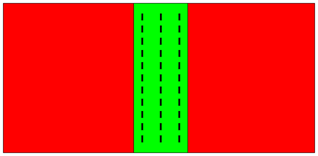

  На этом плане две детали расположены с перехлестом и набор арматуры с показанными пунктирными линиями стержнями полностью находятся в обеих деталях. Стержни прикрепляются к зеленой детали, так как ее объем меньше.

  Если объем у нескольких деталей одинаков, Tekla Structures выбирает деталь с наименьшим ID.

Если нужно переопределить автоматическое прикрепление стержней в наборе арматуры к бетонным деталям, можно вручную прикрепить наборы арматуры и стержни в этих наборах.
