철근 집합 생성 또는 변경 시 Tekla Structures에서 철근 집합의 각 철근을 콘크리트 부재에 자동으로 연결합니다. 이 콘크리트 부재는 철근 집합 철근의 부모 부재입니다.

콘크리트 부재 유형, 하단 레벨, 콘크리트 부재의 부피와 철근 길이, 위치 및 방향, 철근 집합의 철근 개수에 따라 Tekla Structures에서 다음과 같이 각 철근에 대해 부모 부재를 검색하여 선택합니다.

• 최소한 일부가 단 하나의 콘크리트 부재 내부에 있는 철근은 각각 해당 부재에 연결됩니다.

• 프리캐스트 및 현장 타설 콘크리트 부재 모두의 내부에 있는 철근은 각각 프리캐스트 부재에 연결됩니다.



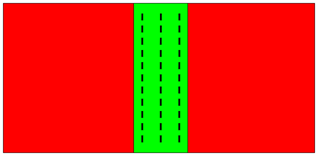

  (1) = 프리 캐스트 부재, (2) = 현장 타설 부재

  이것과 다음 이미지에서 부모 부재가 녹색으로 표시됩니다.

그리고 두 개 이상의 콘크리트 부재 내부에 있는 각 철근의 경우 프리캐스트 부재나 현장 타설 부재 중 하나에 연결되며, 두 부재에 모두 연결되지는 않습니다.

• 수평 평면과 철근의 정점이 포함된 철근 평면 사이의 각도가 45도 미만이거나 수직 철근의 경우 수평 평면에 대한 철근 방향 각도가 45도 미만이면 철근이 수평으로 간주됩니다. 그렇지 않으면 철근은 수직입니다.



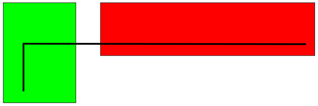

  (1) = 수평 철근, (2) = 수직 철근

• 철근이 수평으로 배치되면 가장 긴 철근 길이를 포함하는 부재에 연결됩니다.



• 철근이 수직으로 배치된 경우와 철근이 완전히 하나의 부재 내부에 있고 부분적으로 다른 부재 내부에 있는 경우에는 전체 철근이 포함된 부재에 연결됩니다.

• 철근이 수직으로 그리고 부분적으로 여러 부재의 내부에 배치된 경우 하단 면의 글로벌 Z 좌표가 가장 낮은 부재에 연결됩니다.



여러 부재가 위 기준 중 하나와 일치하고 철근 집합 철근의 부모 부재인 경우도 있을 수 있습니다. 예제:

이와 같은 경우 Tekla Structures에서는 다음과 같이 일치하는 부재 중에서 각 철근의 부모 부재를 선택합니다.

• 부재 중 하나가 다른 부재보다 철근 집합에서 더 공통된 부모 부재인 경우 Tekla Structures에서는 더 공통된 부모 부재에 철근을 연결합니다.

  예제:

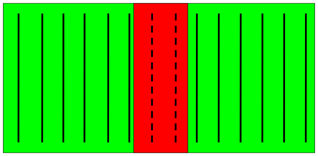

  	이 평면 또는 입면 뷰에서 부재 2개가 중첩되며 단속 철근이 완전히 두 부재 내에 있습니다. 단속 철근이 녹색 부재에 연결되며, 빨간색 부재보다 철근 집합 철근을 더 많이 포함하기 때문입니다.

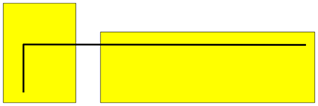

  	이 평면 뷰에서는 단속 철근이 부재 2개 내에 있습니다. 철근 평면이 수직이며 부재가 동일한 높이에 있습니다. 단속 철근이 녹색 부재에 연결되며, 대부분의 철근 집합 철근이 여기에 연결되기 때문입니다.

• 철근 집합에 더 공통된 부모 부재가 없는 경우 Tekla Structures에서는 부피가 가장 작은 부재에 철근을 연결합니다.

  예제:

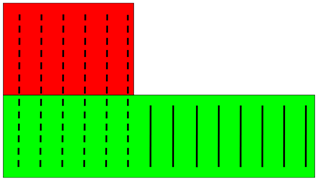

  이 평면 뷰에서는 부재 2개가 중첩되며 단속 철근을 포함하는 철근 집합이 완전히 두 부재 내에 있습니다. 철근이 녹색 부재에 연결되며, 부피가 더 작기 때문입니다.

  부재의 부피가 여러 부재에 대해 동일한 경우 Tekla Structures에서는 ID가 가장 작은 부재를 선택합니다.

콘크리트 부재에 철근 집합 철근 자동 연결을 재정의해야 하는 경우 내부의 철근 집합 및 철근을 수동으로 연결할 수 있습니다.
