Просмотр свойств объектов в Организаторе

Обозреватель объектов позволяет просматривать свойства выбранных объектов модели. В панели Обозреватель объектов перечислены объекты, выбранные в модели, или объекты в выбранных категориях. Свойства объектов отображаются в столбцах. Можно изменять порядок и направление сортировки столбцов свойств, а также группировать свойства, чтобы структурировать данные объектов для удобства просмотра.

Чтобы увидеть последние значения свойств из модели, нажмите кнопку Перезагрузить вид в панели Обозреватель объектов. После того как вы просмотрели свойство какого-либо объекта, это свойство будет обновляться в базе данных средства Организатор при синхронизации.

Прим.:

При синхронизации средства Организатор обновляются все свойства измененных объектов в базе данных инструмента Организатор. При выборе в модели других объектов, выборе другой категории или другого шаблона свойств перезагружать панель Обозреватель объектов не нужно. После синхронизации средства Организатор свойства объектов будут актуальными до тех пор, пока в модель не будут внесены изменения.

Для выбора в модели необходимых объектов можно пользоваться переключателями выбора Tekla Structures, например переключателем «Выбрать сборки»

Чтобы просмотреть свойства объектов в средстве Организатор:

Чтобы открыть Организатор, выберите на ленте Управление и затем выберите Организатор.
Выберите объекты в модели или категорию в панели Категории.
Перезагрузите панель Обозреватель объектов, чтобы отобразить последние значения свойств объектов.

Просмотр объектов, выбранных в модели, или объектов категории

На панели инструментов панели Обозреватель объектов автоматический выбор включен по умолчанию. В панели Обозреватель объектов автоматически отображаются объекты или из модели или из категорий. Если выбрана какая-либо категория, в панели Обозреватель объектов отображаются только те объекты, которые входят в эту категорию. Если выбраны объекты в модели, в панели Обозреватель объектов отображаются только эти объекты.

Автоматический выбор можно отключить, если вы хотите управлять тем, какие объекты будут отображаться — из модели или из категорий:

Нажмите , чтобы активировать остальные кнопки выбора.
Выберите вариант, который вы хотите использовать:
- Нажмите , чтобы отобразить объекты из модели.
- Нажмите , чтобы отобразить объекты из категорий.

Обратите внимание, что по умолчанию объекты, входящие в выбранную категорию, не выделяются и не выбираются в модели.

Для просмотра объектов выбранной категории в модели выберите Выбрать объекты в модели или Выделить объекты в модели из списка внизу категорий.

Задание предельного количества объектов, отображаемых в Обозревателе объектов

Обозреватель объектов может не отобразить автоматически объекты, выбранные в модели или в категории. Это связано с тем, что существует предельное количество отображаемых объектов, отображаемых в панели Обозреватель объектов. Если количество выбранных вами объектов превышает этот предел, в панели Обозреватель объектов будет показано, сколько объектов вы выбрали и какое предельное количество объектов может быть отображено.

Выполните одно из следующих действий:

Нажмите кнопку , чтобы отобразить объекты.
В панели Обозреватель объектов отображаются объекты и свойства объектов, хранящиеся в базе данных средства Организатор.
Нажмите кнопку , чтобы перезагрузить свойства объектов и отобразить объекты.
В панели Обозреватель объектов отображаются объекты и свойства объектов, которые были обновлены в модели.
Измените предустановленное предельное количество объектов, введя в поле число, например . Затем нажмите .
Введенное число станет используемым по умолчанию предельным количеством объектов для отображения в панели Обозреватель объектов.
Выберите другие объекты.

Задать предельное значение можно также в диалоговом окне Настройки средства Организатор. Нажмите в верхнем правом углу средства Организатор и перейдите на вкладку Синхронизация.

Просмотр другого шаблона свойств

Выберите другой шаблон из списка шаблонов, чтобы просмотреть эти же выбранные объекты с другим шаблоном.

Установка шаблона свойств по умолчанию

Нажмите в верхнем правом углу средства Организатор, чтобы открыть диалоговое окно Настройки.
Выберите шаблон из списка шаблонов свойств и нажмите кнопку По умолчанию.
Нажмите кнопку Изменить, чтобы сохранить изменения.

Кнопка По умолчанию скрыта, когда открыт шаблон по умолчанию. При выборе другого шаблона кнопка появляется снова.

Закрепление текущего шаблона в Обозревателе объектов

При закреплении шаблона выбранный шаблон всегда остается видимым в панели Обозреватель объектов.

Если после закрепления шаблона выбирать различные категории для просмотра объектов модели в панели Обозреватель объектов, закрепленный шаблон будет отображаться даже в том случае, если для выбранной категории определен другой шаблон. Это удобно делать, если требуется сравнить различные категории, используя определенный шаблон.

Нажмите кнопку

, чтобы закрепить текущий шаблон в панели Обозреватель объектов.

После этого можно по-прежнему выбирать другие шаблоны из списка шаблонов. Закрепление действует в отношении последнего выбранного шаблона.

Нажмите , чтобы освободить шаблон.

Группирование свойств объектов

Нажмите кнопку и выберите Группировать.

В панели Обозреватель объектов появляется строка группирования.
Выберите заголовок столбца свойства и перетащите столбец в строку группирования.
Нажмите кнопку и выберите Группировать, чтобы скрыть строку группирования.

Дополнительные сведения см. в разделе Группирование свойств объектов в Организаторе.

Отображение содержимого сборок

Нажмите кнопку и выберите Показать содержимое , чтобы отобразить объекты в сборках, ЖБ элементах или единицах бетонирования, в данный момент перечисленных в панели Обозреватель объектов.

Уровни иерархии сборок, ЖБ элементов или единиц бетонирования отображаются различными оттенками синего цвета.
Нажмите кнопку и выберите Показать содержимое, чтобы скрыть содержимое сборок.

Уровни иерархии сборок, ЖБ элементов и единиц бетонирования также удаляются при сортировке и группировании объектов в панели Обозреватель объектов. Объекты, отображаемые в панели Обозреватель объектов, остаются теми же.

Объединение идентичных строк

В панели Обозреватель объектов можно объединять строки, содержащие одинаковые значения свойств. При объединении строк в панели Обозреватель объектов появляется столбец Кол-во, в котором указано количество объединенных строк.

Можно также указать, что должно отображаться: одно значение свойства или сумма значений свойства в столбце. Сумма значений — это одно значение, умноженное на количество объединенных строк.

Нажмите кнопку и выберите Объединить идентичные строки .

Объединенные строки отображаются даже при выборе другой категории в панели Категории.
При необходимости нажмите кнопку Изменить, чтобы включить объединенные строки в шаблон свойств.
Чтобы отобразить в столбце сумму значений свойства, нажмите в верхнем правом углу средства Организатор, чтобы открыть диалоговое окно Настройки, найдите свойство в разделе Столбцы и установите параметр В объединенной строке показывать в значение Результат.
Нажмите и выберите , чтобы удалить объединенные строки.

Отображение вычисленных результатов значений свойств объектов в строке суммы

Выберите, как Обозреватель объектов будет вычислять результаты: по всем строкам или по выбранным строкам.
Выберите, какой именно вычисляемый результат будет отображаться в панели Обозреватель объектов: сумма, среднее, минимум или максимум.

Дополнительные сведения см. в разделе Вычисление значений свойств в Организаторе.

Визуализация групп Обозревателя объектов в модели с помощью различных цветов

Нажмите кнопку и выберите Группировать .
Выберите заголовок столбца свойства и перетащите столбец в строку группирования.
Нажмите кнопку и наведите указатель на команду Набор цветов.

В панели Обозреватель объектов появится список доступных наборов цветов.
Выберите команду Группировать, чтобы выбрать текущий набор, или выберите другой подходящий набор из списка доступных.
Нажмите кнопку и выберите команду, отличную от Группировать, чтобы удалить цвета.

Организатор присваивает цвета группам, отображаемым в панели Обозреватель объектов. Самой верхней группе в панели Обозреватель объектов присваивается первый цвет в наборе цвета, следующей группе — второй цвет, и т. д. Объекты на самых низких уровнях группы отображаются в модели с использованием присвоенного цвета.

Дополнительные сведения см. в разделе Создание набора цветов в Организаторе.

Просмотр категорий, объединений и пересечений категорий

Выберите несколько категорий в дереве категорий.
Нажмите кнопку и выберите один из следующих режимов.
- Режим Автоматизированные используется по умолчанию.
  В режиме Автоматизированные отображается объединение содержимого объектов категорий, относящихся к одной и той же корневой категории, и пересечение содержимого объектов категорий, относящихся к разным корневым категориям.
- В режиме Отдельные категории отображаются объекты по категориям.
  В режиме Автоматизированные в панель Обозреватель объектов добавляется структура категорий.
- Объединение категорий
  В панели Обозреватель объектов отображается объединение содержимого объектов в выбранных категориях.
- Пересечение категорий
  В панели Обозреватель объектов отображается пересечение содержимого объектов в выбранных категориях.

Также можно нажать кнопку внизу панели Категории. В панели выбора отображается либо объединение, либо пересечение выбранных категорий (в зависимости от выбранного режима). Перетаскивайте категории между полями, чтобы изменить объединения и пересечения.

При просмотре объединений и пересечений с помощью панели выбора убедитесь, что кнопка Показать категории в Обозревателе объектов неактивна.

Отображение списка категорий объектов

Выберите одну или несколько строк в панели Обозреватель объектов.
Щелкните правой кнопкой мыши и выберите Перечислить категории.

В списке категорий отображаются все категории, в которые входит хотя бы один из выбранных объектов.
Щелкните категорию в списке, чтобы выделить эту же категорию в панели Категории.

Удержание текущего вида в Обозревателе объектов и удаление объектов и категорий из вида

Нажмите кнопку и выберите , чтобы удерживать текущий вид.

Когда текущий вид удерживается, новые выбранные в модели объекты или новые выбранные категории добавляются в вид в панели Обозреватель объектов.
Удалите объекты и категории из вида:
- Чтобы удалить объект, щелкните строку правой кнопкой мыши и выберите Удалить из вида.
- Чтобы удалить категорию, нажмите кнопку и выберите Отдельные категории. Щелкните категорию правой кнопкой мыши и выберите Удалить из вида.
Нажмите и выберите , чтобы освободить вид.

Выбор кнопок команд, отображаемых в Обозревателе объектов

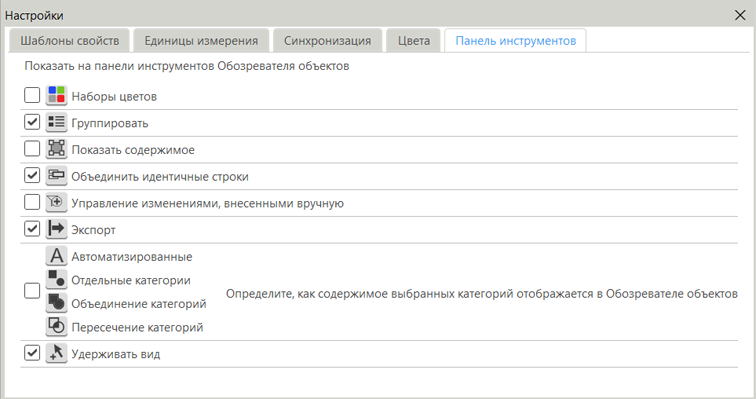

Нажмите в верхнем правом углу средства Организатор, чтобы открыть диалоговое окно Настройки.
Перейдите на вкладку Панель инструментов.
Выберите кнопки, которые должны отображаться на панели инструментов средства Обозреватель объектов.
Закройте диалоговое окно Настройки.

Изменение порядка столбцов

Выберите заголовок столбца свойства и перетащите его в требуемое место в строке заголовков столбцов.

Изменение направления сортировки

Щелкните заголовок столбца, чтобы отобразить направление сортировки.

По умолчанию строки сортируются по возрастанию. Изменить направление сортировки по умолчанию можно в диалоговом окне Настройки, нажав в верхнем правом углу средства Организатор.
Чтобы изменить порядок сортировки на обратный, снова щелкните заголовок столбца.
