Zmiana pojedynczego pręta zbrojeniowego, grupy prętów lub siatki

Zbrojenie można zmienić, stosując bezpośrednią zmianę. Można to zrobić poprzez przeciągnięcie uchwytów albo wybranie polecenia z kontekstowego paska narzędzi.

Uwaga:

Bezpośrednia zmiana nie działa na poniższych typach zbrojeń:

pierścieniowe i zakrzywione pręty zbrojeniowe
układy cięgien zbrojenia
odłączone pręty zbrojeniowe.

Jeśli zbrojenie zostało utworzone przy użyciu komponentu, musisz rozbić komponent przed użyciem bezpośredniej zmiany.

Przed rozpoczęciem:

Upewnij się, że przełącznik Bezpośrednia zmiana jest aktywny.
Wybierz zbrojenie.

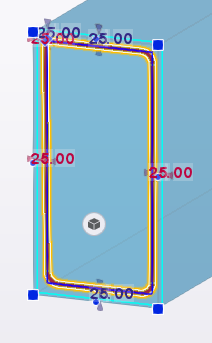

Tekla Structures wyświetla uchwyty, za których pomocą można zmienić zbrojenie, a także wyświetla ikonę paska narzędzi . Kliknij tę ikonę, aby otworzyć pasek narzędzi i wybrać odpowiednie polecenie. Dostępne polecenia są zależne od typu zmienianego zbrojenia.

Aby zmienić pojedynczy pręt zbrojeniowy, grupę prętów lub siatkę zbrojeniową:


Aby	Procedura	Polecenie dostępne dla
Zmienić grubość otuliny pręta zbrojeniowego	Przeciągnij uchwyt linii w żądane położenie.	Prętów zbrojeniowych, grup prętów zbrojeniowych, siatek zbrojeniowych
Dodać punkty wieloboku do pręta zbrojeniowego	Przeciągnij uchwyt punktu środkowego w żądane położenie.	Prętów zbrojeniowych, grup prętów zbrojeniowych, wielobocznych i giętych siatek zbrojeniowych
Dodać punkty na początku lub końcu pręta	Kliknij początkowy lub końcowy punkt referencyjny pręta zbrojeniowego . Na pasku narzędzi kliknij przycisk Dodaj nowy punkt . Wybierz miejsce dla nowego punktu początkowego lub końcowego.	Prętów zbrojeniowych, grup prętów
Usunąć punkty z pręta zbrojeniowego	Wybierz co najmniej jeden punkt odniesienia. Naciśnij klawisz Delete.	Prętów zbrojeniowych, grup prętów zbrojeniowych, wielobocznych i giętych siatek zbrojeniowych
Dodać haki	Kliknij punkt początkowy lub końcowy pręta zbrojeniowego . Zostanie wyświetlony pasek narzędzi dotyczący właściwości haka. Wybierz kształt dla haka. Jeśli wybierzesz opcję Hak użytkownika, wprowadź kąt, promień i długość dla haka, a następnie kliknij pole .	Prętów zbrojeniowych, grup prętów
Zmienić promień gięcia pręta zbrojeniowego	Na pasku narzędzi kliknij przycisk Zmień promień gięcia . Wprowadź wartość w polu obok przycisku Zmień i naciśnij klawisz Enter.	Prętów zbrojeniowych, grup prętów
Zmienić średnicę pręta zbrojeniowego	Na pasku narzędzi kliknij przycisk Zmień średnicę . Wybierz wartość z listy obok przycisku Zmień średnicę.	Prętów zbrojeniowych, grup prętów zbrojeniowych, siatek zbrojeniowych
Zmienić rozstawy, dostosowując odległość	Na pasku narzędzi kliknij przycisk Zmień rozstawy . Przeciągnij uchwyt w żądane położenie.	Grup prętów zbrojeniowych, siatek
Zmienić rozstawy, dzieląc odległość na dwa	Na pasku narzędzi kliknij przycisk Zmień rozstawy . Przeciągnij uchwyt punktu środkowego w żądane położenie i zwolnij uchwyt. Tekla Structures utworzy nowy pręt zbrojeniowy, a odległość zostanie podzielona na dwa. Rozstaw w dwóch nowych odległościach będzie maksymalnie zbliżona do odległości pierwotnej. W razie potrzeby zmień liczbę rozstawów lub wartość rozstawu. Kliknij uchwyt punktu środkowego i wprowadź wymagane wartości do pól na pasku narzędzi, a następnie naciśnij klawisz Enter.	Grup prętów zbrojeniowych, siatek
Przesunąć, dodać lub usunąć zbrojenie	Na pasku narzędzi kliknij przycisk Przenieś, dodaj, usuń zbrojenie . Tekla Structures wyświetli uchwyty linii dla każdego pręta. Wykonaj jedną z poniższych czynności: Aby przesunąć pręt zbrojeniowy, podświetl go i przeciągnij w żądane miejsce. Aby dodać pręt między dwa pręty zbrojeniowe, kliknij . Aby usunąć pręty zbrojeniowe, wybierz je i naciśnij klawisz Delete.	Grup prętów zbrojeniowych, siatek
