Trapboomvoetdetail (1038)

Trapboomvoetdetail (1038) maakt een geboute horizontale plaat en een optionele verticale plaat op een aangewezen punt op een trapboom. De platen worden aan de trapboom gelast.

Gemaakte objecten

Horizontale plaat
Verticale plaat (optioneel)
Bouten
Lassen
Uitsnijdingen om het einde van de trapboom te vormen

Gebruiken voor


Situatie	Beschrijving

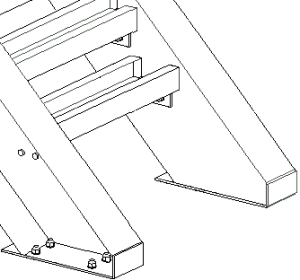

	Trapboomvoetdetail met horizontale en verticale platen.
	Trapboomvoetdetail met horizontale en verticale platen.

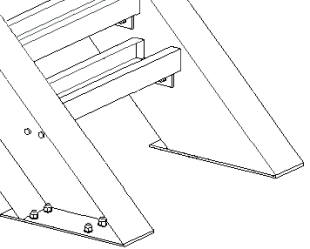

	Trapboomvoetdetail met horizontale platen.

Beperkingen

Trapboomvoetdetail (1038) werkt alleen als de Opwaartse richting op het tabblad Algemeen op +z is ingesteld. Het werkt niet als de Opwaartse richting op auto is ingesteld.

Voordat u begint

Maak een trapboom.

Volgorde van selectie

Selecteer de trapboom.
Wijs een punt op de trapboom aan.

Het detail wordt automatisch gemaakt.

Onderdeelidentificatiecode


	Onderdeel
1	Horizontale plaat
2	Verticale plaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de posities van de horizontale en verticale plaat te definiëren.

Plaatposities


	Beschrijving	Standaard
1	Plaatpositie. Definieer de horizontale afstand vanaf het aangewezen punt tot het binnenste vlak van de verticale plaat.	metrisch: `31 mm` Engels: `1"1/4`
2	Plaatpositie. Definieer de verticale afstand vanaf het aangewezen punt tot het bovenste vlak van de horizontale plaat.	`0 mm`
3	Offset van de horizontale plaat ten opzichte van de opwaartse richting van de component.	`0 mm`

Verticale plaat maken


Optie	Beschrijving
	Standaard. Er wordt een verticale plaat gemaakt.
	Er wordt een verticale plaat gemaakt.
	Er wordt geen verticale plaat gemaakt.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de eigenschappen van de horizontale en verticale plaat te definiëren.

Horizontale plaat/verticale plaat


Optie	Beschrijving
Horizontale plaat Verticale plaat	De dikte, breedte en hoogte van de plaat. De standaardnaam is `PLAAT`.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen in de horizontale plaat te definiëren. U kunt selecteren of u bouten of deuvels wilt maken. Er worden standaard bouten gemaakt.

Afmetingen van de boutgroep


	Beschrijving
1	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Opmerking

U kunt een opmerking definiëren.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Boutrichting


Optie	Beschrijving
	Standaard Boutrichting 1 Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Boutrichting 1
	Boutrichting 2

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
