モデルビューでの荷重のスケーリング
モデリング時にTekla Structuresで荷重のスケーリングを行うことができます。 スケーリングにより、荷重が小さすぎて見えなかったり、大きすぎて構造を隠してしまうことを防ぐことができます。
- [ファイル]メニューで、をクリックし、[荷重モデリング]設定を開きます。

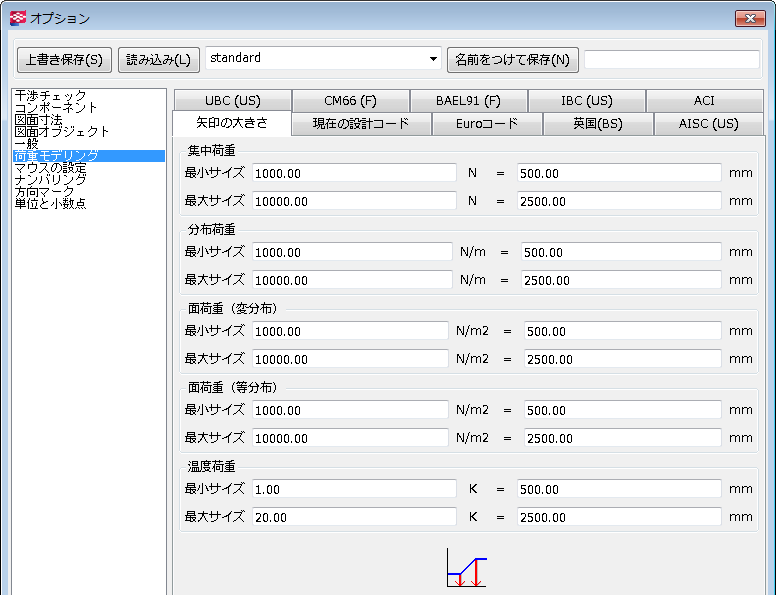

- [矢印の大きさ]タブで、荷重タイプの最小サイズと最大サイズを入力します。
- [OK]をクリックします。
例
マグニチュードが1kN以下の集中荷重のモデル内での高さが500mm、マグニチュードが10kN以上の集中荷重の高さが2500mmになるように指定します。Tekla Structuresでは、マグニチュードが1kN～10kNのすべての集中荷重が、500mmから2500mmの間で線形にスケーリングされます。
単位は の設定によって異なります。
