プロパティカテゴリーを作成して、プロパティをモデルオブジェクトに追加することができます。カテゴリーの既存のユーザー定義情報(UDA)を使用してそれらに値を追加したり、オーガナイザーでカスタムプロパティとしてUDAを作成してプロパティカテゴリーでそれらを使用したりできます。

1. [オーガナイザー] を開くには、リボンの [管理] をクリックし、[オーガナイザー] をクリックします。

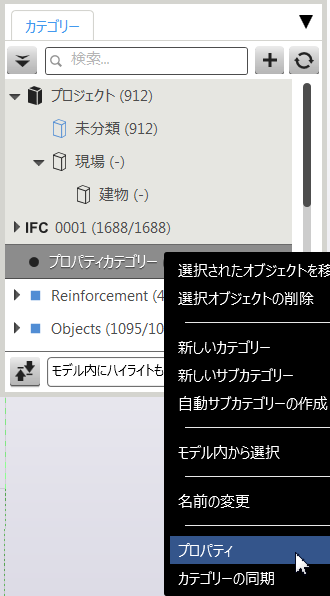

2. [カテゴリー] で、ルート カテゴリー レベルのプロパティ カテゴリーを選択し、右クリックして [プロパティ] を選択します。



3. カテゴリーに内容を追加します。

   プロパティはカテゴリーにあるオブジェクトに追加されます。モデル内のオブジェクトを選択してカテゴリーに挿入するか、オブジェクトをカテゴリーに自動的に挿入するルールを定義することにより、カテゴリーの内容を手動で追加できます。

   カテゴリーにサブカテゴリーを追加することもできます。サブカテゴリーは、プロパティに基づいて手動でまたは自動的に追加できます。プロパティ値は、最下位レベルのカテゴリーからオブジェクトに書き込まれます。

   すべてのサブカテゴリーを同期した状態に維持するには、[空の自動サブカテゴリーを削除しないでください]チェックボックスを選択します。チェックボックスを選択せずに、モデルを変更して、一部またはすべてのサブカテゴリーにオブジェクトがまったく含まれない状態になると、ルートカテゴリー、またはオーガナイザー全体を同期させたときに、それらの空になったサブカテゴリーは削除されます。

   最上位レベルの製品オブジェクトだけがカテゴリーに挿入されるようにする場合は、[モデルに製品レベルの最上位を含めます]オプションを選択します。

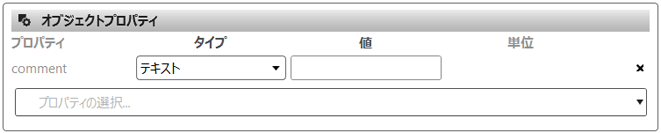

4. [オブジェクトプロパティ]で、カスタムプロパティまたは既存のユーザー定義情報を選択します。複数のプロパティを追加できます。

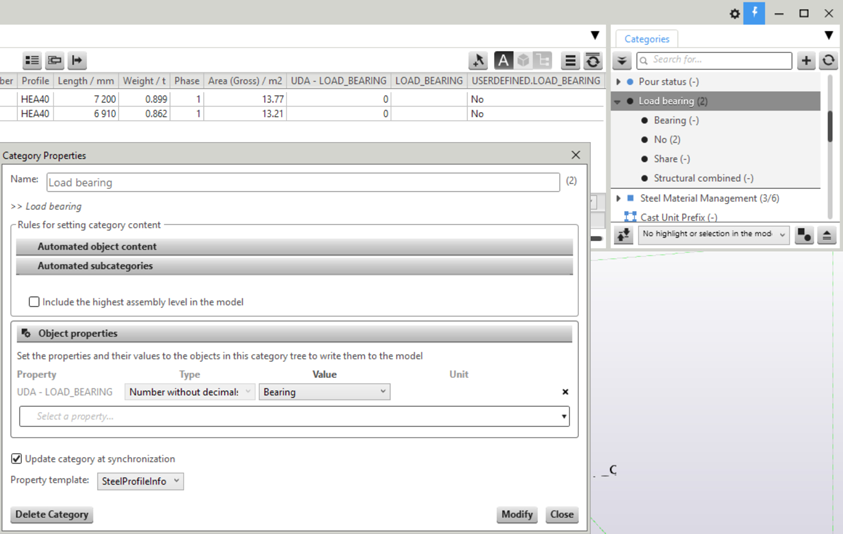

5. プロパティ設定を定義します。



   1. [タイプ] リストから値のタイプを選択し、[値] ボックスに値を定義します。

      タイプにより、使用できる値の種類が決まります。

      UDAのタイプ	タイプ	値
      文字列	[テキスト]	テキストまたは数値を入力します。
      	[カテゴリー名]	オーガナイザーにより、カテゴリーの名前が[値]ボックスに自動的に追加されます。
      	[結合されたカテゴリー名]	オーガナイザーにより、カテゴリーの名前が[値]ボックスに自動的に追加されます。
      整数	[単位なし数値]	数値を入力します。
      浮動小数点	[単位付き数値]	単位付き数値を入力します。
      	[式]	[値]リストから式を選択します。式は、オーガナイザーの[設定]で定義されます。
      日付	[日付]	日付を入力するか、カレンダーから選択します。

   2. [単位] リストから値の単位を選択します。

      プロパティに有効な単位オプションのみを使用できます。

      • プロパティの単位は、contentattributes_userdefined.lstまたはobject.inpファイルで定義されます。
      • オーガナイザーで作成されたカスタムプロパティの単位は、プロパティの作成時に定義されます。
   3. 同じプロパティのサブカテゴリーごとに、異なるプロパティ値を使用したい場合は、それぞれのサブカテゴリーでプロパティを変更します。
      • 上位レベルのプロパティカテゴリーで定義されたプロパティ値を使用する場合は、プロパティ名の後にある[値を継承]チェックボックスをオンにします。
      • [値を継承]チェックボックスがオンである場合に、[タイプ]ボックスでタイプを選択したり、[値]ボックスに値を入力したりすると、[値を継承]チェックボックスが自動的にオフになります。

      注:

      プロパティ値は、最下位レベルのサブカテゴリーからオブジェクトに書き込まれます。

      [オーガナイザー]で作成したカスタムプロパティをモデルに書き込むと、そのモデルで他のユーザー定義情報と同じようにそのプロパティを使用できます。

      プロパティがモデルに書き込まれると、そのプロパティをビジュアル化や IFC エクスポートなどに使用できます。 また、オブジェクトのダイアログ ボックスにプロパティを表示したり、Tekla Model Sharing により共有したりできます。

6. オーガナイザー全体をモデルと同期させるときにカテゴリーを更新したくない場合は、[同期時にカテゴリーを更新]チェックボックスをオフにします。
7. [変更]をクリックします。

   最下位レベルのカテゴリーに含まれていないオブジェクトについては、オーガナイザーによって[未分類]カテゴリーが作成されます。同じオブジェクトがカテゴリールールに基づいて複数のサブカテゴリーに属すことになる場合は、オーガナイザーによって、このようなオブジェクト用の[干渉]カテゴリーが作成されます。[干渉]カテゴリーを空にするには、カテゴリールールを変更する必要があります。

8. をクリックしてオーガナイザーを同期するか、プロパティ カテゴリー ツリー内のカテゴリーのどれかを選択して、右クリックし、[カテゴリーの同期] を選択します。

   オーガナイザーまたはカテゴリーを同期すると、プロパティとその値がモデルオブジェクトに書き込まれます。[未分類]および[干渉]カテゴリーによって、既存のユーザー定義情報の値が変更されることはありません。

   モデルに書き込まれたプロパティの情報を表示したり、他のプロパティと同じようにレポートを作成したりすることができます。
