Creazione di un template di report .pdf

È possibile creare template grafici da utilizzare per i report .pdf.

Nel menu File selezionare Editor > Editor template.
Selezionare File > Nuovo > Template grafico - tpl.
Cliccare su Modifica > Proprietà

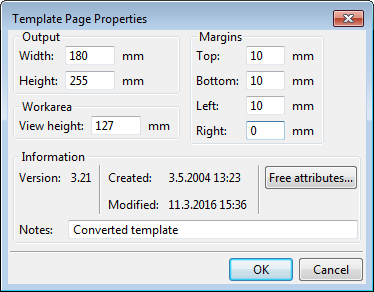

Nella finestra di dialogo Proprietà Pagina del template impostare il formato della pagina, in modo che corrisponda al formato della pagina di destinazione (ad esempio A4):

La dimensione deve corrispondere a una delle dimensioni definite nel file di configurazione PaperSizesForDrawings.dat.
Aggiungere nuove righe e campi valore per ottenere i dati richiesti per il database di Tekla Structures. Per ulteriori informazioni sull'aggiunta di nuove righe e campi valore, vedere Creazione di un template grafico.
Cliccare su File > Salva come e salvare il report con l'estensione del nome file .pdf.rpt.
Copiare il nuovo template nella propria cartella di template, ad esempio la cartella modello o la cartella (XS_FIRM).

Ora è possibile creare un report .pdf utilizzando il nuovo template di report .pdf. Per ulteriori informazioni, vedere Creazione di un report.

Rapporto .pdf di esempio

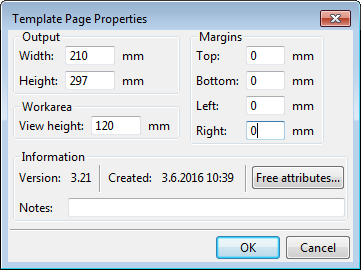

In questo report di esempio, viene utilizzato il seguente formato pagina:

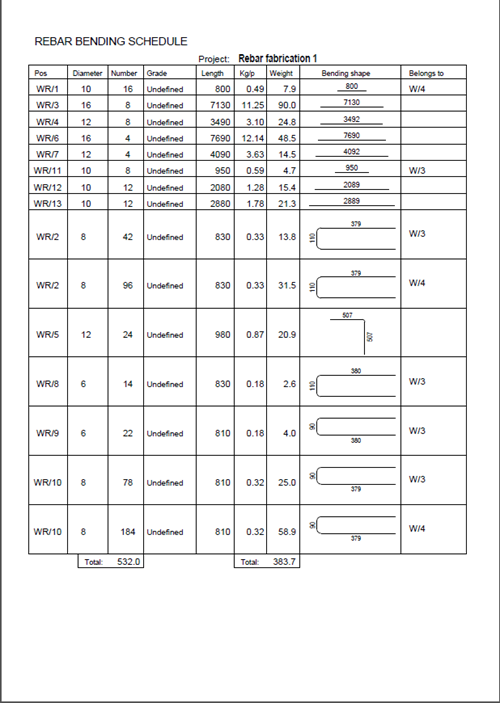

Di seguito è riportato l'esempio di un report creato utilizzando questo template dei report specifico.

Per aprire il report in un browser, cliccare qui.
