Creazione di un template grafico

È possibile inserire template grafici (.tpl) nei layout di disegno, come tabelle, testo, blocchi o titoli dei disegni. È inoltre possibile aggiungere template grafici come elementi nelle marche e nelle note associative.

Creeremo un blocco titoli di disegno come esempio di template grafico. Il blocco titoli contiene dettagli del disegno come titolo, nome dell'autore, scala e data di creazione del disegno.

Nel menu Tekla Structures File cliccare su Editor > Editor template.
È inoltre possibile aprire l'editor template dal menu Start di Windows.
Nell'editor template cliccare su File > Nuovo.
Selezionare Template grafico.
Per creare un nuovo template basato su un template predefinito, selezionare un file dalla sezione dei template predefiniti nella finestra di dialogo Tipo template.
Cliccare su OK.

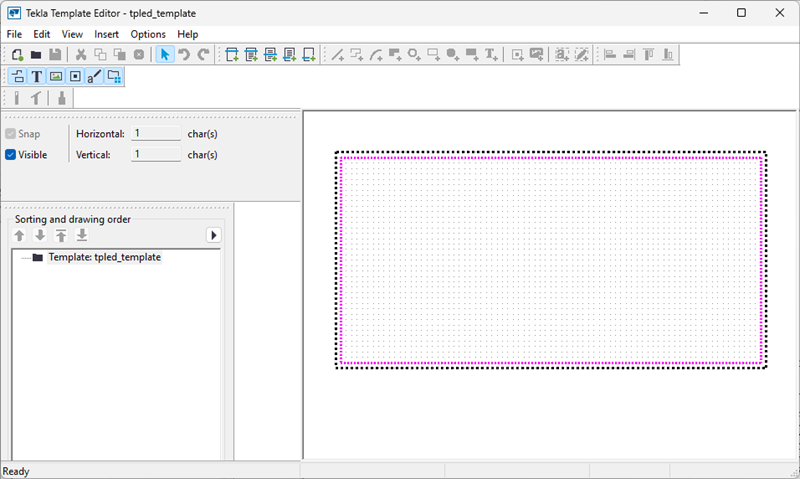

Nell'area di lavoro del template si apre un template vuoto ed è possibile iniziare ad aggiungere contenuto. Se è stato selezionato un template predefinito, l'area di lavoro contiene il contenuto predefinito.
Impostare o modificare le impostazioni di pagina del template e le impostazioni del margine:
1. Cliccare due volte sul template per aprire la finestra di dialogo Proprietà Pagina Template.
2. Nelle aree Uscita, Area di lavoro e Margini modificare quanto segue:
  - Larghezza e Altezza: imposta in unità grafiche. L'opzione per utilizzare le interruzioni di pagina se l'altezza della pagina viene superata è selezionata di default. Se non è selezionata, nell'output non viene visualizzata alcuna interruzione di pagina.
    Se si desidera utilizzare più colonne nel template, definire la larghezza di conseguenza. Per informazioni dettagliate su come creare un template a due colonne, vedere Come creare un template a due colonne.
  - Altezza visualizzata: imposta l'altezza della pagina per la progettazione del template, ma non influisce sull'output del template.
  - Margini: imposta i margini per la parte sinistra, destra e inferiore del template in unità grafiche.
  - Utilizza altezza carattere CAP: imposta la modalità di calcolo delle dimensioni dei caratteri e di output nei template grafici. Ciò significa che la dimensione del testo verrà restituita esattamente come definita. Per ulteriori informazioni, vedere Controllo dell'altezza carattere nei template grafici.
3. Cliccare su OK per salvare le modifiche.
Aggiungere una riga nel template per il blocco titoli del disegno.
1. Cliccare su Inserisci > Componente > Riga.

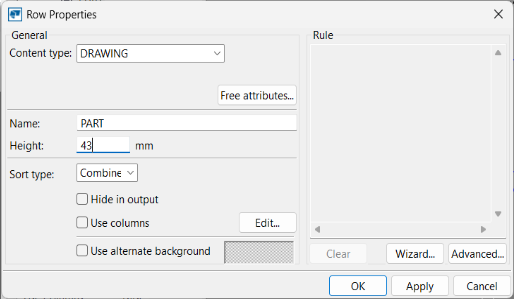

2. Selezionare il tipo di contenuto per la riga e cliccare su OK.

  Il tipo di contenuto selezionato influisce sugli attributi template che è possibile aggiungere nei campi valore. In questo esempio è selezionato DRAWING.
Aggiungere le etichette di testo necessarie alla riga.
1. Selezionare la riga e cliccare su Inserisci > Testo.
2. Digitare il testo necessario e cliccare su OK.
3. Scegliere una posizione per il testo nella riga.

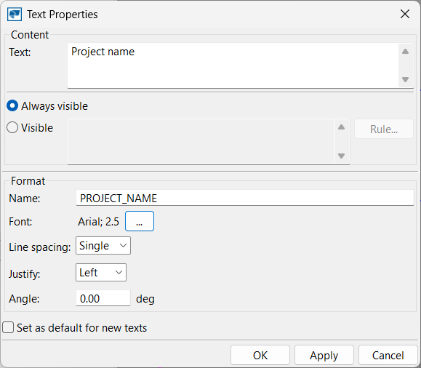

4. Per modificare le proprietà del testo, cliccare due volte sul testo, regolare le proprietà e cliccare su OK.
  Ad esempio, immettere un nome per l'oggetto di testo e modificare la dimensione del carattere. Il nome verrà visualizzato nel browser dei contenuti.
  Prestare attenzione al browser dei contenuti a sinistra quando si aggiunge contenuto al template. Mostra gli oggetti di contenuto aggiunti e consente di selezionare e utilizzare rapidamente gli oggetti di contenuto. Quando si seleziona un oggetto dal browser dei contenuti, l'oggetto viene selezionato anche nel template.

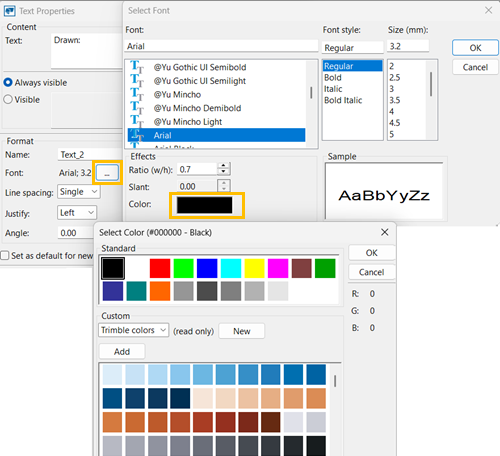

  È possibile modificare il colore di un oggetto di testo. A tale scopo, cliccare due volte su un oggetto di testo nel template e, nelle proprietà oggetto, cliccare sul pulsante accanto all'impostazione del carattere. Cliccare quindi sulla casella del colore e selezionare un colore personalizzato.

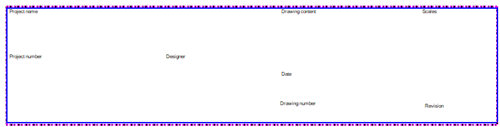

5. Aggiungere il resto delle etichette di testo alla riga allo stesso modo.
Aggiungere i campi valore necessari alla riga.
1. Selezionare la riga, cliccare su Inserisci > CampoValore e scegliere una posizione per il campo valore nella riga.

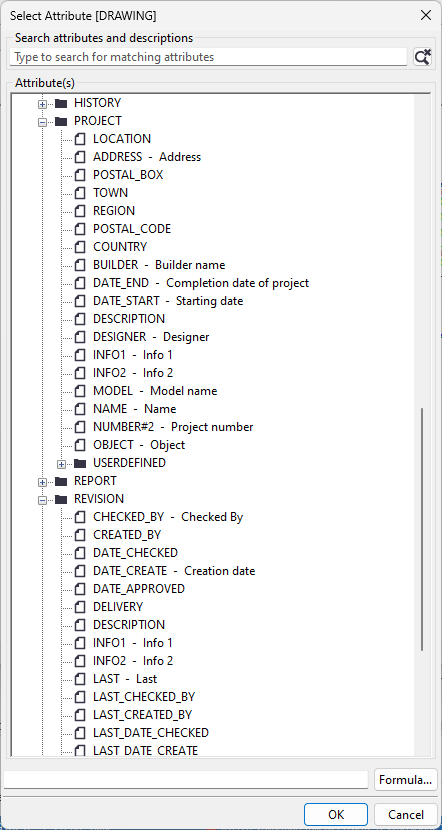

2. Selezionare un attributo da aggiungere nel campo valore dalla lista di attributi disponibili e cliccare su OK.
  In questo esempio viene selezionato NAME in PROJECT.
3. Aggiungere altri campi valore allo stesso modo.

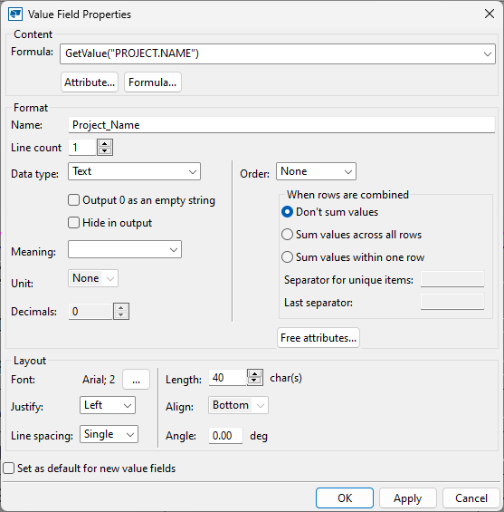

4. Per modificare le proprietà del campo valore, cliccare due volte sul campo valore.
  Ad esempio, modificare il nome del campo valore, la dimensione del carattere e la lunghezza consentita del testo. Il nome del campo valore verrà visualizzato nel browser dei contenuti e nel template.
5. Cliccare su OK.

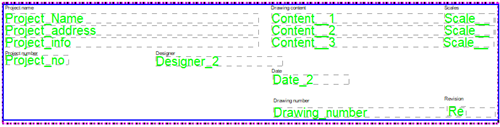

Di seguito sono stati aggiunti i campi valore necessari alla riga e sono state modificate le proprietà dei campi valore:

Il browser dei contenuti mostra il contenuto aggiunto:
Finalizzare il template.
Una volta inserito il contenuto desiderato nel template, è possibile migliorare l'aspetto del template riposizionando le etichette e i campi valore, ritagliando le righe o aggiungendo linee per separare colonne e righe. Il ritaglio rimuove qualsiasi spazio non necessario intorno alle righe.
- Per ritagliare la riga, selezionarla, cliccare con il pulsante destro del mouse, selezionare Adatta, quindi selezionare l'opzione di ritaglio desiderata.
- Trascinare le etichette di testo e i campi valore per riposizionarli, se necessario.
- Disegnare linee nel template tra colonne e righe utilizzando gli strumenti grafici. È possibile cliccare due volte sugli oggetti creati per modificare il colore e altre proprietà.
  È possibile modificare il colore di un oggetto di sagoma. A tale scopo, cliccare due volte su un oggetto di sagoma, ad esempio una linea, e nelle proprietà oggetto cliccare sulla casella del colore e selezionare un colore standard o un colore personalizzato.
  Di seguito è riportato il contenuto finale del template:
Salvare il template.
1. Cliccare su File > Salva come.
2. Di default, i template nuovi e modificati vengono salvati nella cartella \templates all'interno della cartella del modello corrente. Per utilizzare il template anche in altri progetti, salvare il template nella cartella dei template definita per l'opzione avanzata XS_FIRM o XS_PROJECT.
3. Nel campo Nome file inserire un nome per il template.
4. Cliccare su OK.

Di seguito è riportato un esempio del blocco titoli creato in un disegno:

Altri modi per creare nuovi template grafici

Utilizzare i template esistenti: Un altro modo per creare un nuovo template è aprire un template esistente nell'editor template, modificare il template come richiesto e salvarlo con un altro nome.
Importare i file DWG: È inoltre possibile importare i file DWG in template grafici e utilizzarli, ad esempio, come cartigli. Per ulteriori informazioni, fare clic sui collegamenti seguenti:

"Importare DWG nell'Editor template per creare blocchi titoli personalizzati"

Template dal disegno (DWG/DXF) - best practice.

Il logo DWG non viene visualizzato correttamente nell'Editor template
