In questo esempio, saranno barre inferiori longitudinali per una trave curva in calcestruzzo.

1. Creazione un trave curva in calcestruzzo.
   1. Nella scheda Calcestruzzo cliccare su Trave.
   2. Selezionare due punti.
   3. Cliccare due volte sulla trave per modificarne le proprietà.
   4. Impostare il raggio e il numero di segmenti, quindi fare clic Modifica.
2. Creare le barre longitudinali sul lato inferiore della trave.
   1. Nella scheda Barre d'armatura cliccare su Longitudinale.
   2. Spostare il puntatore del mouse sui bordi della trave e selezionare la sezione trasversale da armare.
   3. Cliccare con il pulsante centrale del mouse per creare il set di barre d'armatura.

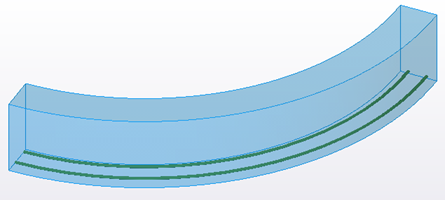

      Tekla Structures crea le barre curve longitudinali in base alla geometria della trave. Ad esempio:

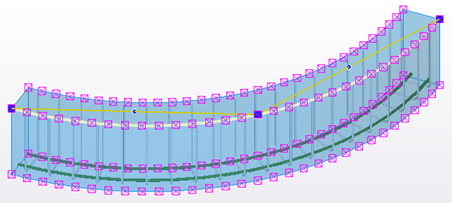

      Il set di barre d'armatura ha tre linee guida: uno su ciascuna estremità della trave e una nel punto centrale della trave.

In questo esempio, verranno create le staffe a U per una polybeam curva in calcestruzzo.

1. Creare una polybeam in calcestruzzo con i segmenti curvi.
   1. Nella scheda Calcestruzzo cliccare su Trave > Polybeam.
   2. Selezionare almeno tre punti che la trave deve attraversare, quindi cliccare sul pulsante centrale del mouse.
   3. Selezionare la polybeam.
   4. Selezionare la maniglia in un angolo di polybeam e quindi selezionare il tipo di Punto arco smusso sulla barra degli strumenti contestuale.
2. Creare le barre trasversali che seguono le facce inferiore e laterale della trave.
   1. Nella scheda Barre d'armatura cliccare su Trasversale.
   2. Spostare il puntatore del mouse sui bordi della trave e selezionare la sezione trasversale da armare.
   3. Nella sezione trasversale selezionata, tenere premuto Ctrl e cliccare sull'ala della barra superiore per deselezionarla.
   4. Cliccare con il pulsante centrale del mouse per creare il set di barre d'armatura.

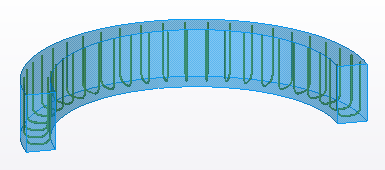

      Tekla Structures crea le barre trasversali radiali in base alla geometria della trave. Ad esempio:

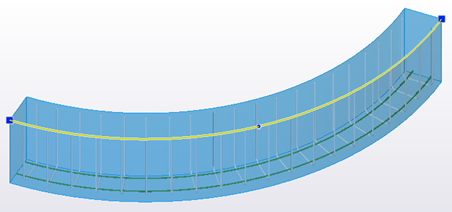

      La linea guida del set di barre d'armatura è una polilinea con tre punti e il punto centrale ha lo smusso Punto arco.

In questo esempio, verrà armata una trave spirale la cui altezza totale è zero. Verranno create barre inferiori longitudinali e staffe a U trasversali.

1. Creare una trave in calcestruzzo a spirale piana.
   1. Nella scheda Calcestruzzo cliccare su Trave > Trave spirale.
   2. Selezionare il punto iniziale della trave.
   3. Selezionare un punto per indicare il centro di curvatura della trave.
   4. Cliccare sul pulsante centrale del mouse.
   5. Assicurarsi che Altezza totale sia 0.
2. Creare le barre longitudinali sul lato inferiore della trave.
   1. Nella scheda Barre d'armatura cliccare su Longitudinale.
   2. Spostare il puntatore del mouse sui bordi della trave e selezionare la sezione trasversale da armare.
   3. Cliccare con il pulsante centrale del mouse per creare il set di barre d'armatura.

      Tekla Structures crea un set di barre d'armatura longitudinale con una linea guida.





   4. Premere Esc per interrompere il comando.
3. Modificare il set di barre d'armatura barra longitudinale creando più linee guida.
   1. Selezionare il set di barre d'armatura.
   2. Sulla barra degli strumenti contestuale cliccare su Aggiungi linea guida secondaria.
   3. Assicurarsi di essere in modalità di selezione del punto singolo ( mostrato sulla barra degli strumenti contestuale).
   4. Selezionare il punto iniziale per una linea guida secondaria.
   5. Selezionare il punto iniziale per un'altra linea guida secondaria.
   6. Premere Esc per terminare la creazione delle linee guida secondarie.
   7. Se necessario, spostare le linee guida nelle posizioni desiderate trascinando le linee guida o le relative grip del punto finale.

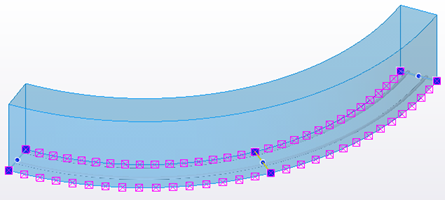

      Ad esempio, è possibile spostare la linea guida principale all'inizio della trave, una delle linee guida secondarie nel punto centrale della trave e l'altra linea guida secondaria alla fine della trave.





   8. Modificare la geometria e le proprietà delle linee guida in base alle esigenze.

      Le barre sono costruite in base alle posizioni e alle impostazioni del passo di queste tre linee guida.

4. Creare le barre trasversali che seguono le facce inferiore e laterale della trave.
   1. Nella scheda Barre d'armatura cliccare su Trasversale.
   2. Spostare il puntatore del mouse sui bordi della trave e selezionare la sezione trasversale da armare.
   3. Nella sezione trasversale selezionata, tenere premuto Ctrl e cliccare sull'ala della barra superiore per deselezionarla.
   4. Cliccare con il pulsante centrale del mouse per creare il set di barre d'armatura.

      Tekla Structures crea un set di barre d'armatura trasversale con una linea guida.





   5. Premere Esc per interrompere il comando.
5. Modificare il set di barre d'armatura modificando la linea guida.
   1. Selezionare il set di barre d'armatura evidenziando la linea guida.
   2. Trascinare i punti finali della linea guida alle estremità della trave.



   3. Trascinare il punto centrale della linea guida sul punto centrale della trave. Assicurarsi che il nuovo spigolo della linea guida abbia lo smusso Punto arco.

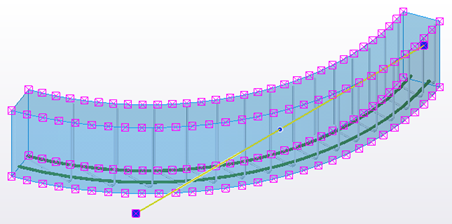

      In alternativa, è possibile cliccare su sulla barra degli strumenti contestuale per fare in modo che la linea guida segua i bordi del piano segmento che si trovano tra i punti finali della linea guida.

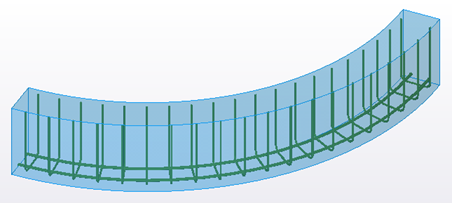

   Tekla Structures dispone le barre trasversali in modo radiale lungo la trave.
