Componenti personalizzati
È possibile definire parti, connessioni, giunti, dettagli personalizzati per il progetto. Questi sono denominati componenti personalizzati. L'utilizzo dei componenti personalizzati è identico a quello di qualsiasi componente di sistema Tekla Structures. Modificando i componenti personalizzati, è possibile creare componenti personalizzati parametrici che cambiano automaticamente in base alle modifiche apportate nel modello.
Quando utilizzarlo
Definire un componente personalizzato se non è possibile trovare il componente di sistema predefinito che soddisfi tutte le proprie esigenze. I componenti personalizzati sono particolarmente utili se è necessario creare un numero notevole di oggetti del modello complessi e copiarli in diversi progetti.
Vantaggi
Dopo avere definito e memorizzato un componente personalizzato nel catalogo Applicazioni e componenti, è possibile accedervi facilmente dal catalogo e utilizzarlo in un'altra posizione nello stesso modello. Se è necessario modificare il componente personalizzato, è sufficiente apportare le modifiche una sola volta. Quando si salvano le modifiche, queste verranno applicate automaticamente a tutte le copie di tale componente personalizzato nel modello. È inoltre possibile importare ed esportare i componenti personalizzati come file .uel tra i modelli e condividere i componenti personalizzati con i propri colleghi oppure memorizzare i componenti personalizzati in un modello prototipo, in modo che siano disponibili con ciascun nuovo modello basato sul template utilizzato.
Tipi di componenti personalizzati
È possibile creare quattro tipi di componenti personalizzati:
|
Tipo |
Descrizione |
Esempio |
|---|---|---|
|
Connessione personalizzata |
Le connessioni personalizzate creano oggetti di connessione che collegano le parti secondarie alla parte principale. La parte principale può essere continua al punto di connessione. Le connessioni personalizzate possono essere utilizzate per collegare un massimo di 30 parti secondarie alla parte principale. La connessione viene eseguita tra la parte principale e le estremità delle parti secondarie. Il simbolo del componente è verde.
(1): Parte principale (2): Parte secondaria |
|
|
Dettaglio personalizzato |
I dettagli personalizzati creano oggetti e li collegano alla parte principale nella posizione scelta. I dettagli personalizzati possono essere utilizzati per aggiungere ulteriori informazioni a una singola parte, come i piatti aggiuntivi o i tagli. Il simbolo del componente è verde.
(1): Parte principale |
|
|
Giunto personalizzato |
I giunti personalizzati creano oggetti giunto e collegano le parti lungo una linea definita da due punti selezionati. Le parti sono in genere parallele e il valore giunto viene creato lungo la lunghezza della parte. I giunti personalizzati possono essere utilizzati per collegare fino a 30 parti secondarie alla parte principale oppure possono essere utilizzati solo su una parte principale. Il simbolo del componente è verde.

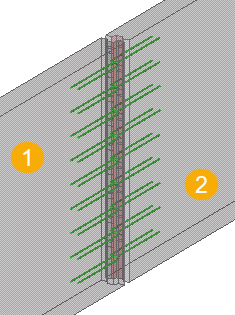

(1): Parte principale (2): Parte secondaria |
|
|
Parte personalizzata |
Le parti personalizzate creano un gruppo di oggetti che possono contenere connessioni e dettagli. Le parti personalizzate possono essere costituite da una singola parte o da un gruppo di parti e spesso presentano una composizione complessa. Nota: a differenza di altri componenti personalizzati, le parti personalizzate non sono contrassegnate da un simbolo del componente |
|
