Esempi di disegni di officina
I disegni di officina sono disegni che mostrano le informazioni di fabbricazione per una singola parte (in genere senza saldature). I disegni di officina utilizzano in genere fogli di formato ridotto, ad esempio A4 o il formato standard imperiale 8,5 x 11,5".
Cliccare sui link di seguito per ulteriori informazioni sulla creazione di disegni di officina:
Guida rapida ai disegni di Tekla Structures
Creazione di disegni di officina, assemblaggio o unità di getto tramite Avvio rapido
Creazione di disegni tramite gruppi di regole o wizard nel Catalogo disegni principali
Per ulteriori informazioni sulle proprietà dei disegni di officina, vedere Proprietà disegno di officina.

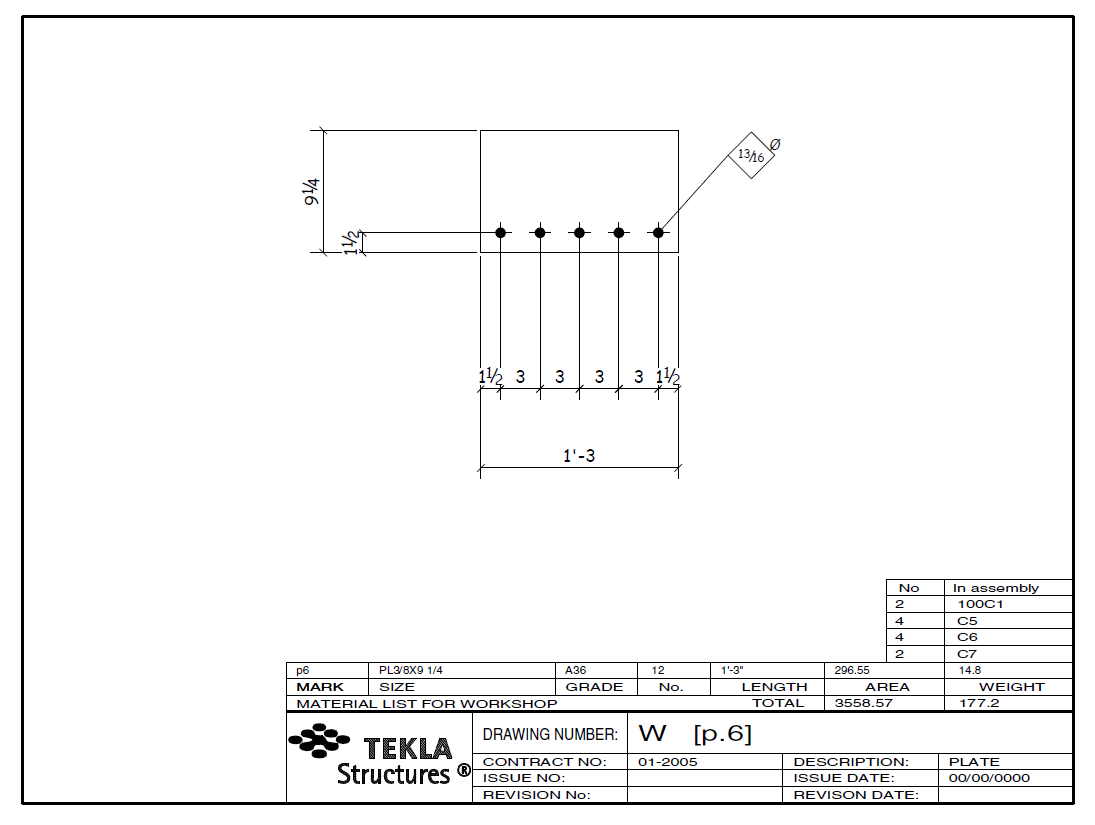

Esempi di disegni di officina

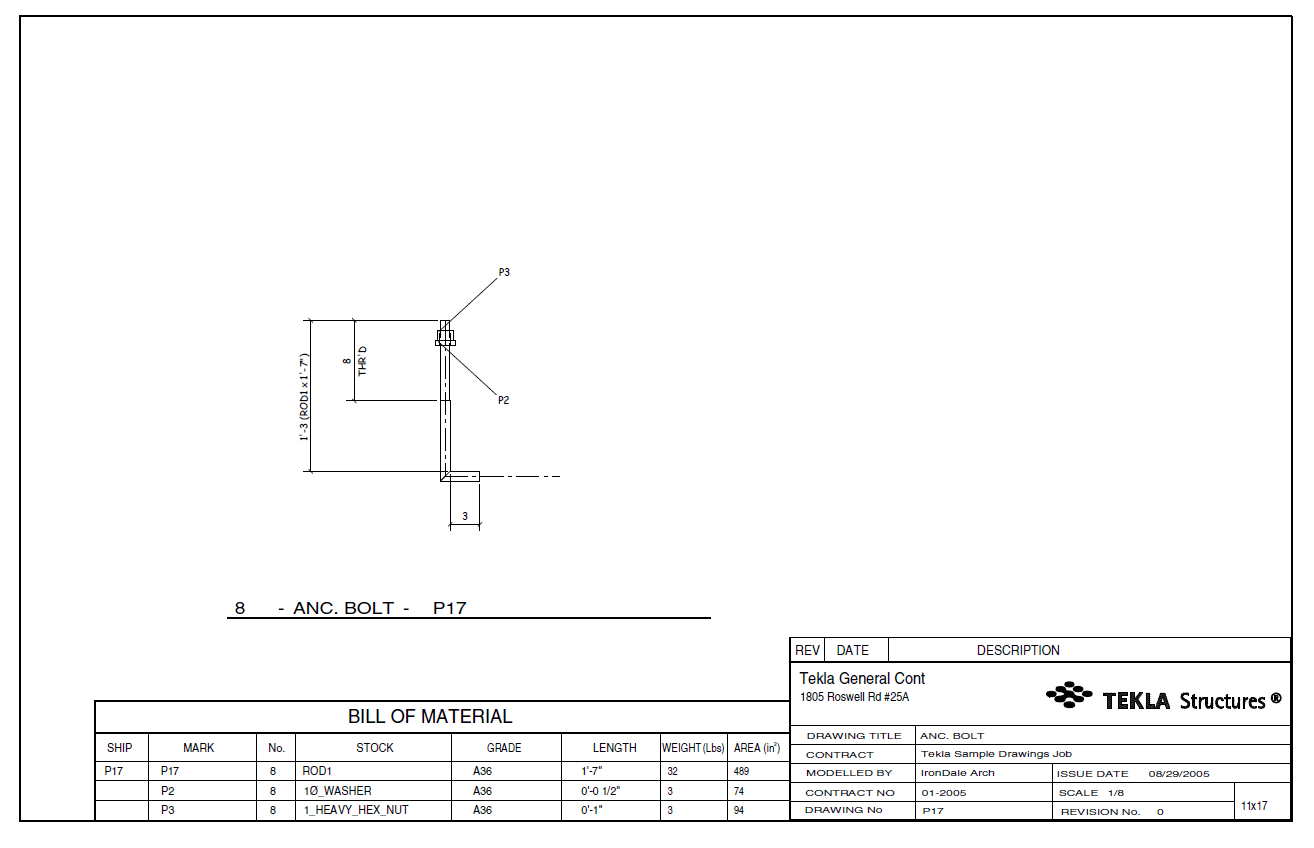

Disegno di officina con un bullone di ancoraggio:

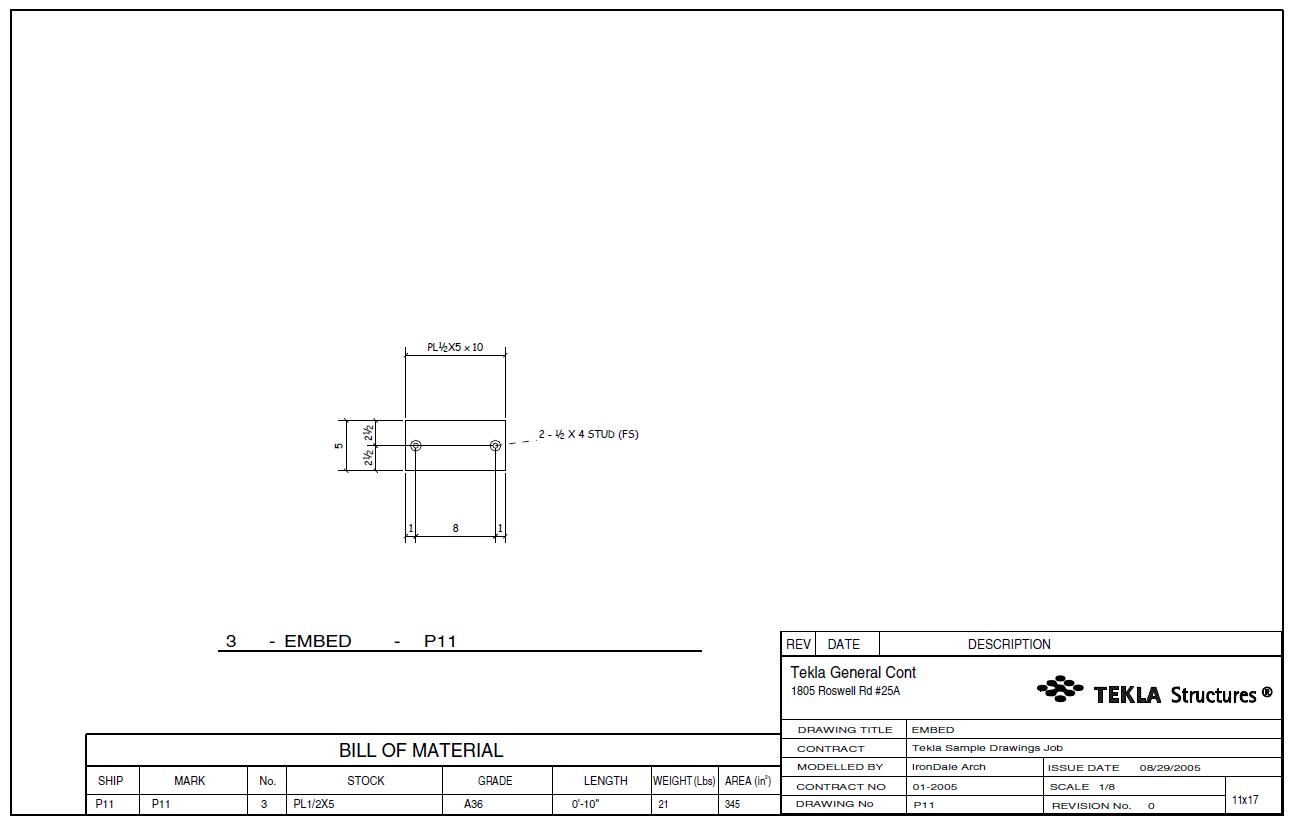

Disegno di officina con un inserto:

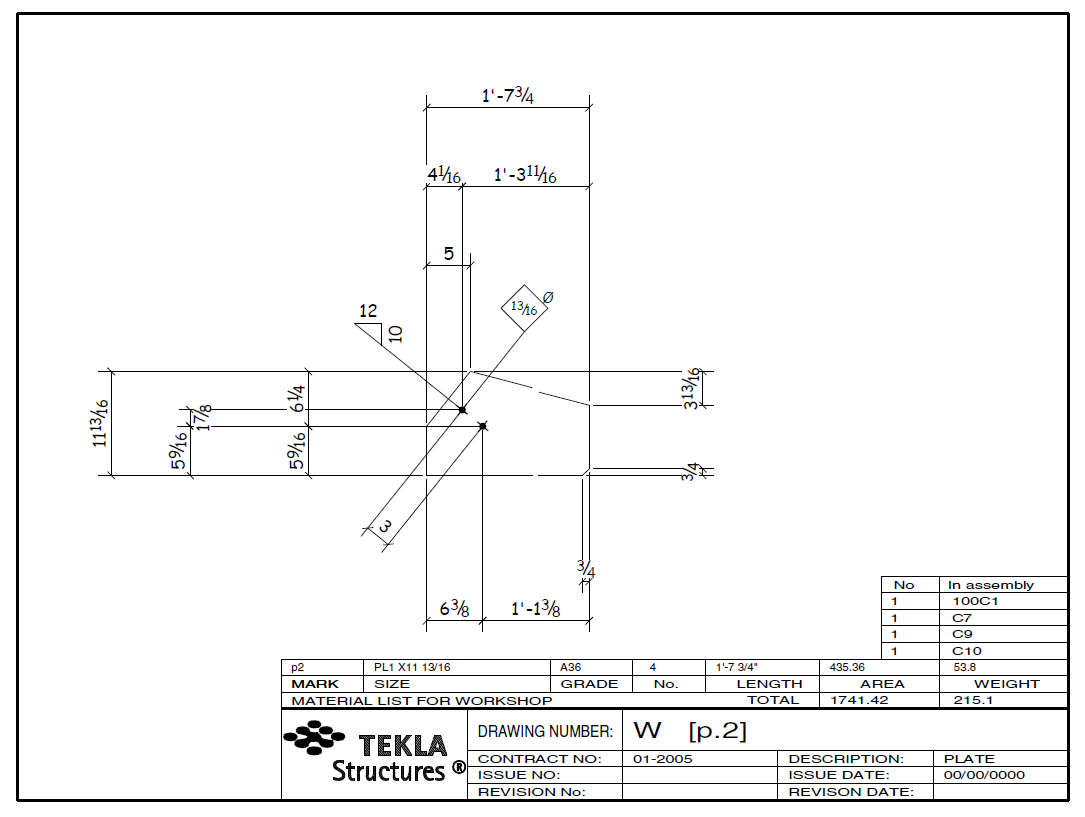

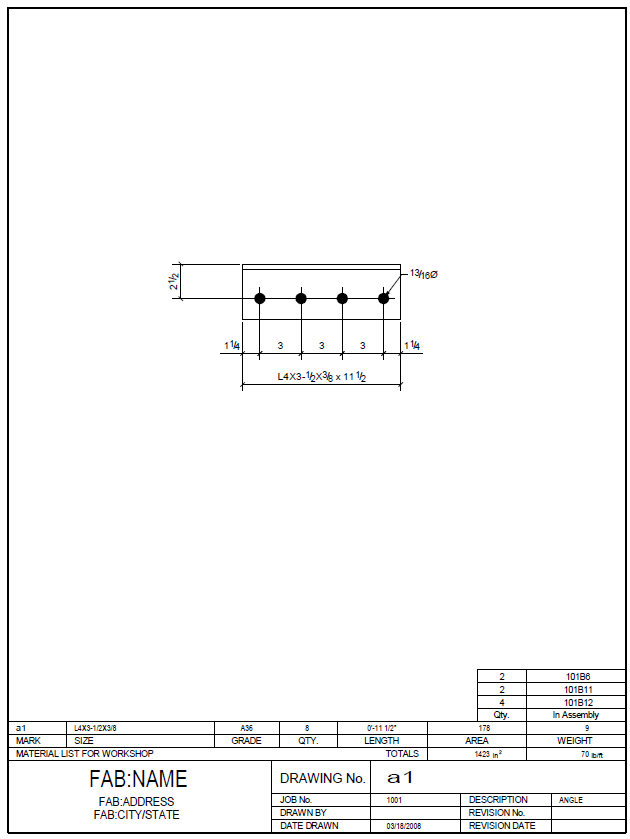

Disegni di officina con piatti (tre esempi):
