Esempi di disegni composti
I disegni composti sono di tipo officina e raccolgono insieme più disegni di officina o assemblaggio su un unico foglio. I disegni composti in genere richiedono fogli di formati grandi, come A1 o il formato standard imperiale 24 x 36".
Creare disegni composti per:
-
Avere più di un assemblaggio su un foglio
-
Raccogliere più disegni di officina su un foglio di grandi dimensioni
È possibile creare disegni composti nei seguenti modi:
- Creazione di disegni composti vuoti e collegamento o copia delle viste disegno nei disegni composti vuoti creati
- Creazione di disegni composti da parti selezionate
- Creare disegni composti da disegni selezionati
Per ulteriori informazioni sui diversi metodi di creazione dei disegni composti, vedere Creazione di disegni composti.

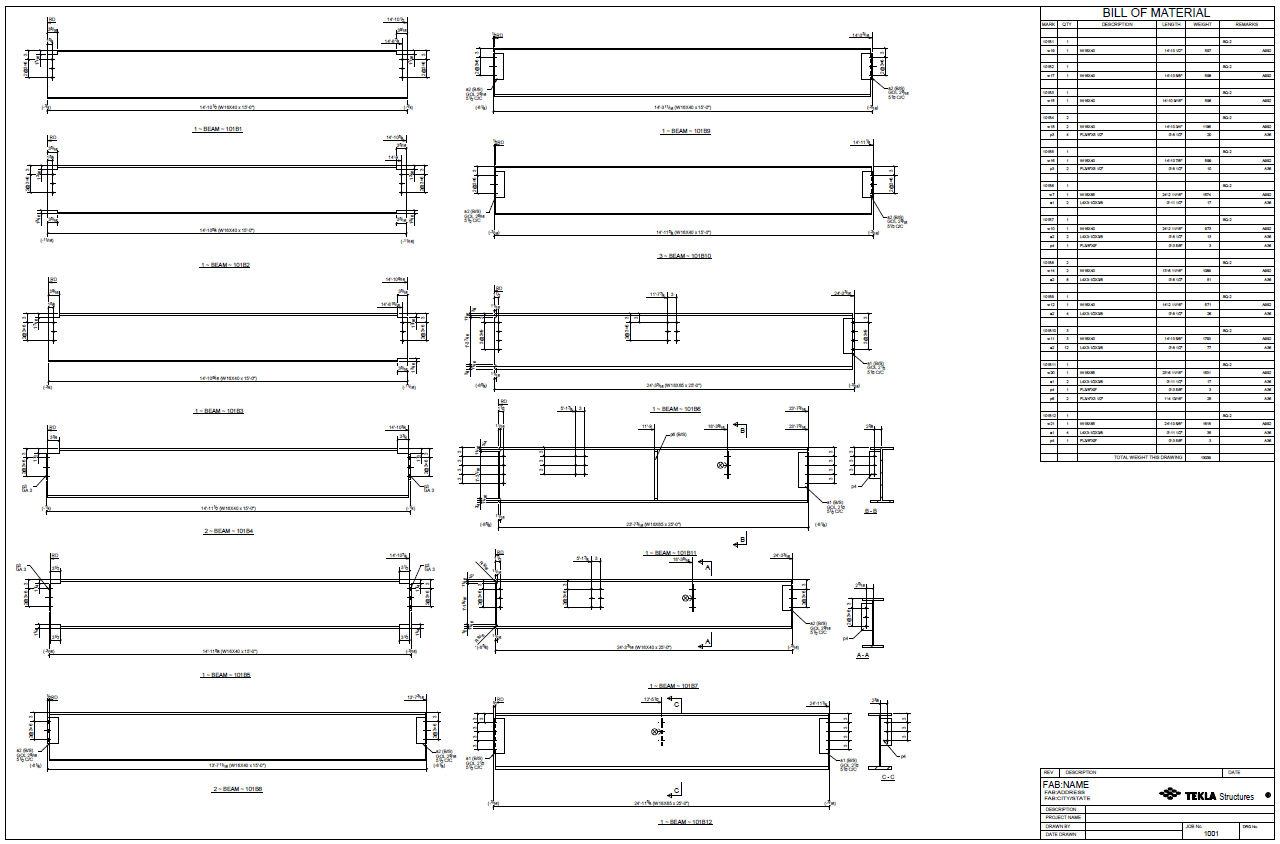

Di seguito è riportato un esempio di disegno composto con più assemblaggi inclusi.
