1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
3. Cliquez sur Coupe.
4. Dans l'onglet Attributs, définissez les valeurs pour Adapter par pièces ou Profondeur coupe  et Distance combinaison coupes . N'oubliez pas de cocher d'abord la case Dimension  :

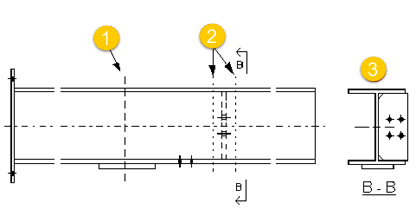

   • Le paramètre Adapter par pièces fonctionne en remplacement de Profondeur coupe  et Distance combinaison coupes , et il affiche toute la pièce dans les coupes.

   • Profondeur coupe  définit les valeurs de profondeur positives et négatives de la vue en coupe lorsque les sections ne sont pas combinées. Dans un dessin actif, vous pouvez également modifier la profondeur de la vue en coupe en faisant glisser la limite de la vue.
   • Distance combinaison coupes  définit la plage de distance pour combiner les vues découpées.
   • Vous pouvez également choisir quelles coupes sont combinées grâce à l'option avancée XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA.
5. Toujours dans l'onglet Attributs, définissez la direction de la Coupe de gauche , Coupe intermédiaire  et de la Coupe de droite  sur gauche ou sur droit.
6. Accédez à l'onglet Ligne coupe et définissez la longueur et le décalage de la ligne de repère (distance entre le repère et la section).
7. Accédez à l’onglet Repère section et modifiez les paramètres de repère de coupe :
   1. Cliquez sur le bouton ... en regard de A1  - A5  pour ouvrir la boîte de dialogue Contenu repère.
   2. Sélectionnez les éléments à inclure dans le repère.
   3. Si nécessaire, sélectionnez un élément de la liste, puis cliquez sur < Encadrer et sélectionnez le Type  et la Couleur  du cadre.
      Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
   4. Si nécessaire, sélectionnez un élément de la liste et sélectionnez la Couleur , la Police  et la Hauteur  du texte.
      Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
   5. Accédez à l'onglet Position pour définir les options de côté d'affichage du texte, de position du texte, de décalage horizontal et vertical ainsi que de rotation de texte.
   6. Dans N° ou lettre début pour titres et coupes, indiquez si vous souhaitez commencer les titres de symbole de coupe et de section par un numéro ou une lettre :
      • Vous pouvez indiquer un numéro en commençant par 1 ou une lettre comprise dans la plage A à Z ou a à z (également en majuscule dans le titre).
      • Si vous utilisez une lettre et la chaîne saisie contient plusieurs lettres, seule la première lettre s’affiche. Si vous utilisez des numéros, tous les chiffres saisis s’affichent.
      • Le numéro de début dans le titre change uniquement quand vous le modifiez dans les propriétés du dessin avant de créer un dessin, et quand vous le modifiez dans un dessin existant et recréez le dessin. Dans ce cas, les titres de toutes les coupes automatiquement incluses et de toutes les nouvelles coupes changent.
   7. Cliquez sur OK pour revenir aux propriétés du dessin.
8. Cliquez sur Création de vue et ajoutez les vues en coupe et les vues d'extrémité à créer.
9. Dans le panneau Création de vue, sélectionnez la vue et les propriétés que vous souhaitez modifier, puis cliquez sur Propriétés vue.
10. Modifiez les propriétés de la vue comme requis.
11. Cliquez sur Enregistrer pour enregistrer les propriétés de la vue.
12. Cliquez sur Fermer.
13. Répétez les étapes 9 à 12 pour toutes les vues en coupe et les vues d'extrémité que vous créez.
14. Cliquez sur Enregistrer pour enregistrer les modifications.

Vous pouvez afficher les symboles de sens des vues dans les vues en coupe et les vues d'extrémité dans des dessins.

1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
3. Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.

   Sélectionnez une coupe ou un vue d’extrémité.

4. Accédez à l'onglet Titre dans Vue - Propriétés..
5. Sélectionnez une des options dans Symboles direction vue : Afficher repères :
   • Symbole uniquement
   • Etiquette uniquement
   • Symbole et étiquette
   • Aucun n'affiche aucun repère.
6. Définissez la hauteur du symbole et du texte du titre dans Hauteur .

   Si vous essayez d'utiliser 0, un message d'erreur s'affiche.

7. Cliquez sur Enregistrer pour enregistrer les modifications.
8. Cliquez sur Fermer.
9. Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Vous pouvez choisir de toujours placer les vues en coupe et les vues d’extrémité près de la vue principale ou dans n'importe quel emplacement libre dans un croquis de débit, un croquis d'assemblage et un croquis d'élément béton.

1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
3. Cliquez sur Mise en page et accédez à l'onglet Autre.
4. Définissez Aligner vues d'extrémité avec la vue principale  sur Oui pour placer les vues à proximité de la vue principale.
5. Définissez Aligner coupes avec la vue principale  sur Oui pour placer les vues à proximité de la vue principale.
6. Pour enregistrer les modifications dans un fichier de propriétés du dessin, cliquez sur Enregistrer en haut de la fenêtre.
7. Cliquez sur OK, puis créez le dessin.

   Si vous sélectionnez Non, Tekla Structures place les coupes et les vues d'extrémité à n'importe quel emplacement disponible.
