XS_REBAR_END_SPECIFIC_UDA_METHOD
Catégorie dans la boîte de dialogue Options avancées: Exécution béton
Cette option avancée permet de contrôler les attributs utilisateur que les modificateurs de détail d’extrémité du jeu d’armatures et les Outils de coupleur et manchon ajoutent aux armatures pour les propriétés de Préparation d’extrémité. Les options sont les attributs utilisateur de brin d'origine et d’extrémité, ou les attributs utilisateur de brin court et long.
Si vous utilisez la valeur par défaut START_AND_END pour cette option avancée, Tekla Structures crée les attributs utilisateur des brin d'origine et d'extrémité. Ces attributs utilisateur ont un suffixe _START ou _END dans les gabarits de dessins et de listes.
Si vous définissez cette option avancée sur SHORT_AND_LONG, Tekla Structures crée les attributs utilisateur des brins courts et des brins longs. Ces attributs utilisateur ont un suffixe _S ou _L dans les gabarits de dessins et de listes.
Lorsque vous sélectionnez une valeur pour cette option avancée, tenez compte des éléments suivants :
-
Les attributs utilisateur des brins d’origine et d’extrémité dépendent des emplacements physiques dans le modèle. Leur utilisation est une bonne idée si vous souhaitez vous assurer que les modifications apportées aux armatures dans le modèle n’affectent pas les informations des attributs utilisateur.
-

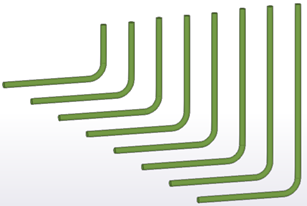

Pour les armatures de groupes variables, le brin court et le brin long peuvent changer d’emplacement au milieu du groupe.
-
Les premier et dernier brins peuvent avoir la même longueur. Avec des formes de courbure symétriques, cela n’a pas d’importance, mais avec des formes de courbure asymétriques, cela en a.
Remarque :
-
Lorsque vous ouvrez un modèle créé avec une version antérieure de Tekla Structures, n’oubliez pas de vérifier et, si nécessaire, de modifier la valeur de cette option avancée.
-
Nous ne vous recommandons pas de modifier la valeur de cette option avancée au cours d’un projet. Si vous le faites, vous devez enregistrer, fermer le modèle et le rouvrir pour activer la nouvelle valeur.
-
Cette option avancée prévaut sur les suffixes définis dans le fichier RebarCoupler.Udas.dat. Quels que soient les suffixes définis dans le fichier, ils seront remplacés en fonction de la valeur de cette option avancée.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
