XS_REBAR_END_SPECIFIC_UDA_METHOD
[詳細設定] ダイアログのカテゴリー:コンクリート詳細設計
この詳細設定を使用して、端部ディテール モディファイア、鉄筋カプラーおよびアンカー ツールが、どのユーザー定義情報 (UDA) の鉄筋セットを端部加工プロパティの鉄筋に追加するかコントロールします。この設定は、開始脚と終了脚の UDA、または短い脚と長い脚の UDA です。
この詳細設定にデフォルト値 START_AND_END を使用すると、Tekla Structures で開始脚と終了脚の UDA が作成されます。これらの UDA には、図面テンプレートおよびレポート テンプレートで _START または _END というサフィックスが付いています。
この詳細設定を SHORT_AND_LONG に設定すると、Tekla Structures によって短い脚と長い脚の UDA が作成されます。これらの UDA には、図面テンプレートおよびレポート テンプレートで _S または _L というサフィックスが付いています。
この詳細設定の値を選択するときは、次の点を考慮してください。
-
始点脚と終点脚の UDA は、モデル内の物理的な位置に依存します。モデル内の鉄筋の変更がユーザー定義情報に影響しないようにする場合は、これらの情報を使用することをお勧めします。
-

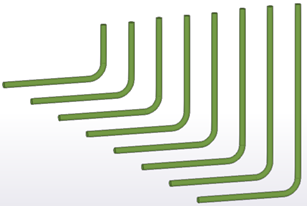

テーパー グループの鉄筋の場合、短い脚と長い脚の位置がグループの中間で変わる場合があります。
-
最初と最後の脚の長さは同じでもかまいません。対称曲げ形状では問題になりませんが、非対称曲げ形状では問題になります。
注:
-
以前のバージョンの Tekla Structures で作成されたモデルを開くときは、必ずこの詳細設定の値を確認し、必要に応じて変更してください。
-
プロジェクト中にこの詳細設定の値を変更することはお勧めしません。もし変更する場合は、モデルを保存して閉じてから再度開いて、新しい値を有効にする必要があります。
-
この詳細設定は、RebarCoupler.Udas.dat ファイルで定義されているサフィックスよりも優先されます。ファイルで定義されているサフィックスに関係なく、この詳細設定の値に基づいて置き換えられます。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
