Escalier béton armé (95)
Escalier béton armé (95) crée des escaliers en béton armé.

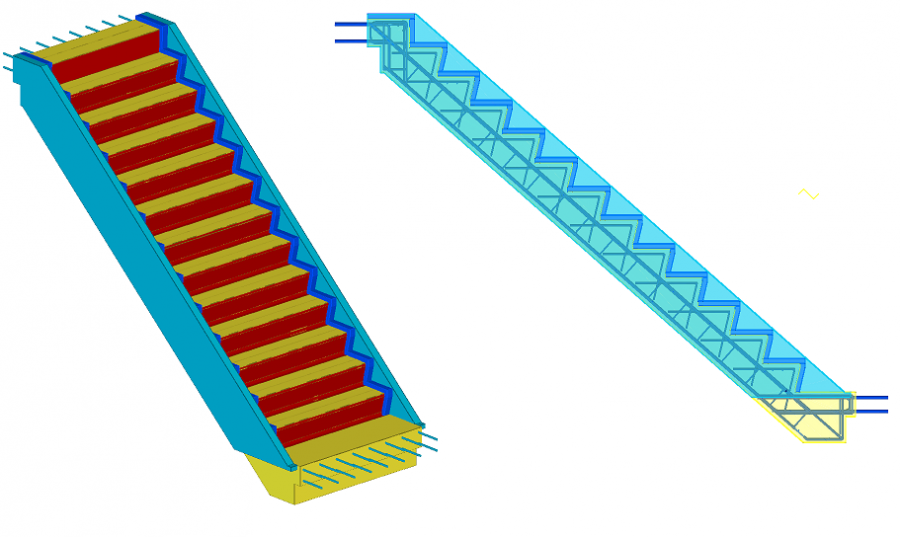

Objets créés
- Escaliers
- Paliers (facultatif)
- Garde-pied (facultatif)
- Limon (facultatif)
- Antidérapant (facultatif)
- Fers principaux et cadres d'armature escalier (onglets Fer A - Fer L) (facultatif)

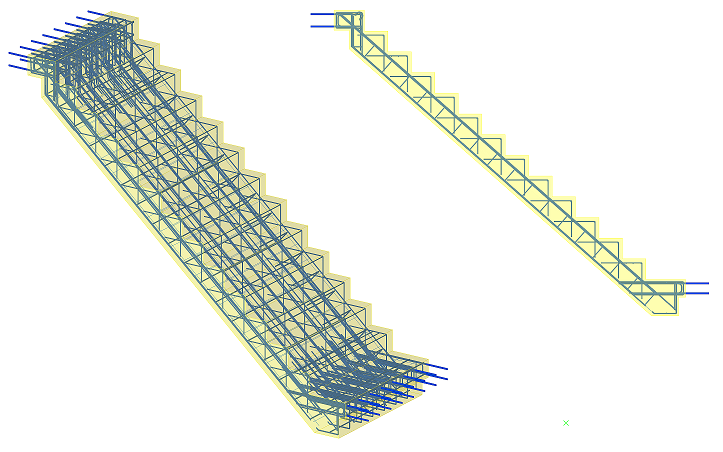

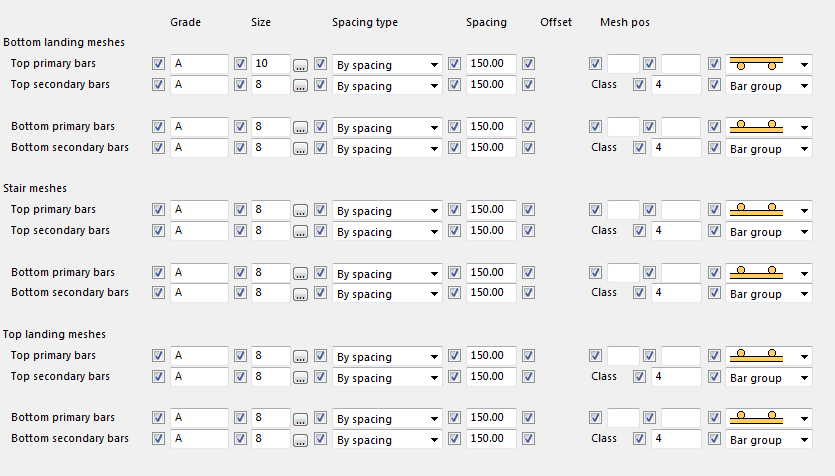

- Treillis dans les escaliers et paliers (facultatif)
- Fers de treillis soudés (facultatif)
- Barres d'ancrage (facultatif)
- Fers de fermeture paliers (facultatif)
Utilisation
| Situation | Description |
|---|---|
|
|
Escalier béton armé. |
|
|

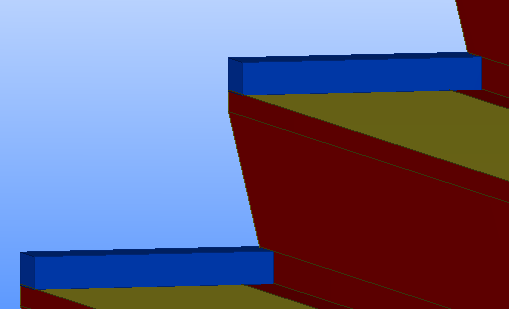

Escalier béton armé avec marches, garde-pieds et limons chanfreinés. |
|
|

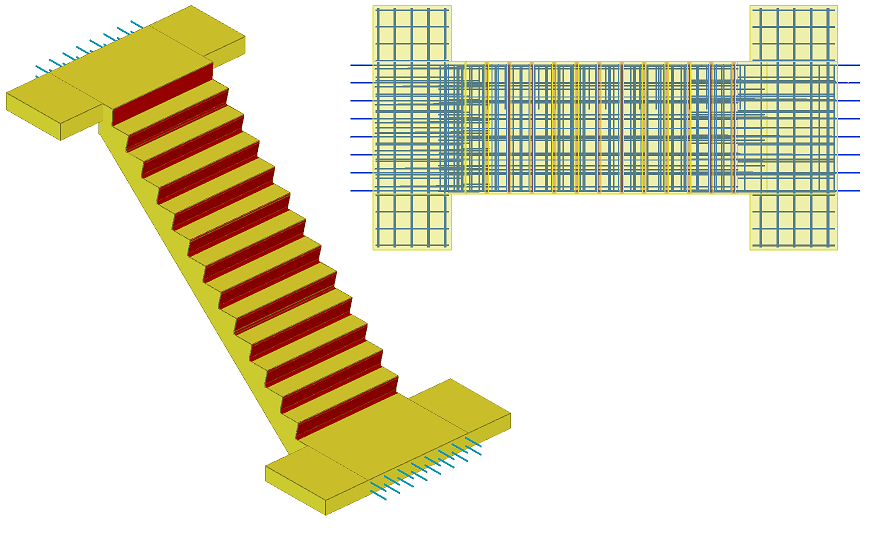

Escalier béton armé avec paliers renforcés. |

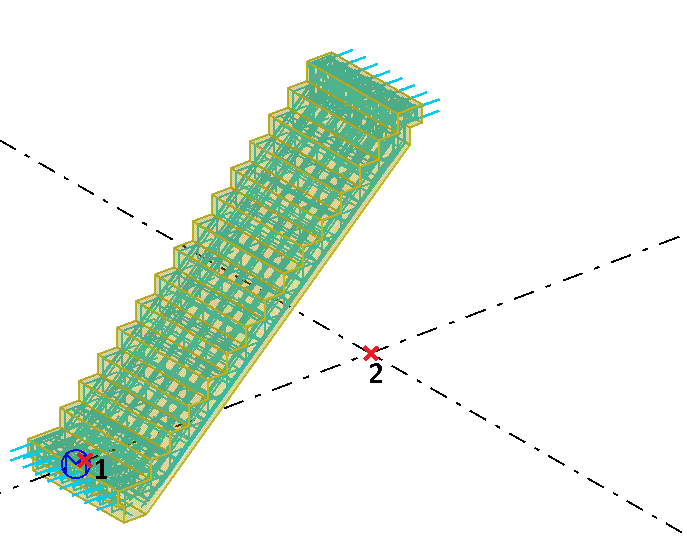

Ordre de sélection
- Sélectionnez le premier point pour indiquer le point d'origine de l'escalier.
- Sélectionnez le deuxième point pour indiquer la direction de l'escalier.
- Sélectionnez un nombre de pièces à couper par escalier (facultatif).
- Cliquez sur le bouton central de la souris pour créer l'escalier.
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir la forme de l'escalier, le nombre de marches, la méthode de création de l'escalier et la largeur de l'escalier.

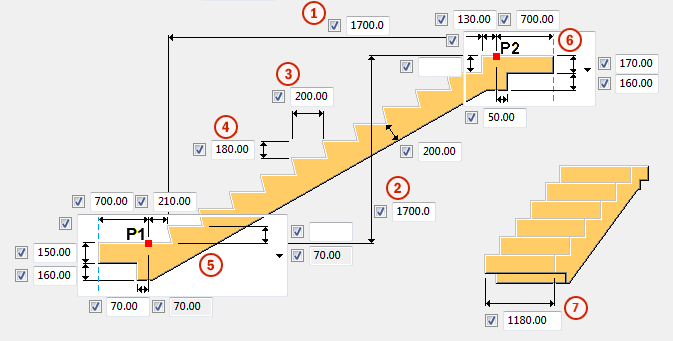

Dimensions de l'escalier
| Description | ||
|---|---|---|
|
|
1 |
Dimension horizontale de la zone de marches |
| 2 |
Dimension verticale de la zone de marches |
|
| 3 |
Longueur de marche |
|
| 4 |
Hauteur de marche |
|
| 5 |
Options de forme pour le bas de l'escalier |
|
| 6 |
Options de forme pour le haut de l'escalier |
|
| 7 |
Largeur de l'escalier |
Position du point d’origine
Sélectionnez la position du point d’origine de la forme polygonale.
Remarque :
La position du point d’origine affecte le volume enveloppe de l’élément béton. Par conséquent, il affecte l’orientation de la vue du dessin et le repérage.
Méthode de création de l'escalier
| Option | Description |
|---|---|
| P1 P2 et Giron |
Créer des escaliers entre les points P1 et P2. Les dimensions d'escalier sont définies par la distance entre P1 et P2 et la longueur de marche. |
| P1 P2 et Hauteur de marche |
Créer des escaliers entre les points P1 et P2. Les dimensions d'escalier sont définies par la distance entre P1 et P2 et la hauteur de marche. |
| P1 Giron et Nbre de marches |
Créer des escaliers entre le point P1 et le point P2. Les dimensions d'escalier sont définies par P1, la hauteur de marche, la longueur et le nombre de marches. |
| P2 Giron et Nbre de marches |
Créer des escaliers entre le point P1 et le point P2. Les dimensions d'escalier sont définies par P2, la hauteur de marche, la longueur et le nombre de marches. |
| Distance horizontale hauteur de marche P1 |
Créer des escaliers entre le point P1 et le point P2. Les dimensions d'escalier sont définies par P1 et les distances horizontale et verticale de marche. |
| Distance horizontale hauteur de marche P2 |
Créer des escaliers entre le point P1 et le point P2. Les dimensions d'escalier sont définies par P2 et les distances horizontale et verticale de marche. |
Onglet Pièces
Utilisez l'onglet Pièces pour contrôler le matériau, le nom, la classe, le positionnement, le type d'élément béton et le chanfreinage de marche.
Paramètres de chanfrein de marche
| Option | Description |
|---|---|
| Identiques partout |
Toutes les marches sont chanfreinées selon les paramètres Marches intermédiaires. |
| Inférieur différent |
La marche inférieure est chanfreinée selon les paramètres 1ère marche inf. Toutes les autres marches sont chanfreinées selon les paramètres Marches intermédiaires. |
| Supérieur différent |
La marche supérieure est chanfreinée selon les paramètres Dernière marche sup. Toutes les autres marches sont chanfreinées selon les paramètres Marches intermédiaires. |
| Inférieur et supérieur différents |
La marche inférieure est chanfreinée selon les paramètres 1ère marche inf. La marche supérieure est chanfreinée selon les paramètres Dernière marche sup. Toutes les autres marches sont chanfreinées selon les paramètres Marches intermédiaires. |
Les paramètres de chanfrein de marche sont définis de la même manière pour 1ère marche inf., Marches intermédiaires et Dernière marche sup.
| Option | Description |
|---|---|
|
|
La dimension de la découpe de la marche est définie par la distance. |
|
|
La dimension de la découpe de la marche est définie par l'angle. |
Types de chanfreins d'angle

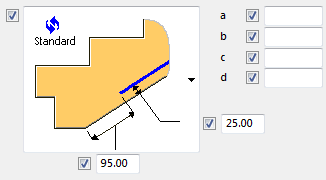

Les chanfreins d'angle 1. et 2. peuvent être définis par Rayon X ou par les côtés de Chanfrein x, y.
Créer un niveau de plancher fini
Choisissez de créer ou non un niveau de plancher fini. Le niveau de plancher fini est défini par un polygone créé à partir d'un polygone de marches décalé et il est utilisé pour les dessins.
Définissez le profil, les propriétés, les décalages, la position en profondeur de la pièce fictive créée à chaque sommet du polygone. Vous pouvez définir différents décalages pour les profils de niveau de plancher pour les marches, et le palier supérieur et inférieur, et l’épaisseur d'enrobage verticale.
Onglet Escaliers et paliers
Utilisez l'onglet Escaliers et paliers pour contrôler la dimension et le type du palier inférieur et du palier supérieur.
Option de coupe du palier inférieur
| Option | Description |
|---|---|
|
|
Palier inférieur sans coupe. |
|
|
Palier inférieur avec coupe définie par la longueur et la distance à partir du côté supérieur du palier. |
|
|
Palier inférieur avec coupe définie par la longueur et la distance à partir du côté inférieur du palier. |
|
|
Palier inférieur avec coupe en L définie par les trois dimensions et la distance à partir du côté supérieur du palier. |
|
|

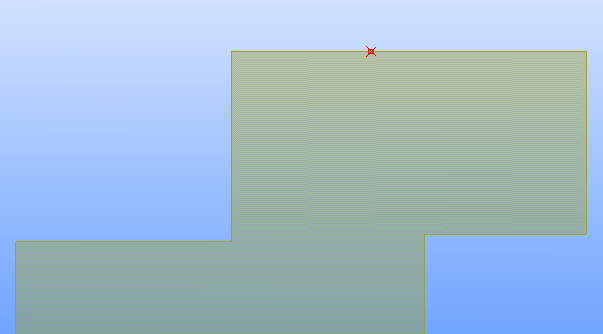

Coupe de palier inférieur définie par un profil et sa position dans le palier. |
Option de coupe du palier supérieur
| Option | Description |
|---|---|
|
|
Palier supérieur sans coupe. |
|
|
Palier supérieur avec coupe définie par la longueur et la distance à partir du côté supérieur du palier. |
|
|
Palier supérieur avec coupe définie par la longueur et la distance à partir du côté inférieur du palier. |
|
|
Palier supérieur avec coupe en L définie par les trois dimensions et la distance à partir du côté supérieur du palier. |
|
|
Coupe de palier supérieur définie par un profil et sa position dans le palier. |

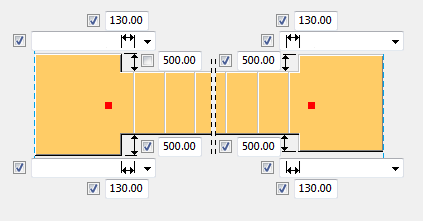

Cotation et ouvertures du palier
| Description | |
|---|---|
|
|

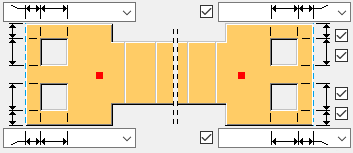

Utilisez le paramètre de vue de dessus pour définir les dimensions du palier inférieur et du palier supérieur. |
|
|
Utilisez le paramètre de vue de dessus pour définir deux ouvertures pour le palier inférieur et supérieur. Les armatures suivantes évitent la création d'ouvertures : ancrage et barres d'ancrage Z, fer de treillis, fers d'extrémité de palier et barres A, B, C, E, G, K. |
|
Paliers supplémentaires |
Définissez un nom et une classe individuels pour les pièces de palier supplémentaires. |
|
|
Définissez les jeux sur les côtés des paliers. |
Réservations et trous
|
Option |
Description |
|---|---|
|
|
Pas de trou ou de réservation |
|
|
Trou |
|
|
Réservation au niveau de la face supérieure |
|
|
Réservation au niveau de la face inférieure |
Onglet Garde-pied
Utilisez l'onglet Garde-pied pour créer des garde-pieds horizontaux et/ou verticaux des deux côtés ou uniquement d'un côté de l'escalier.

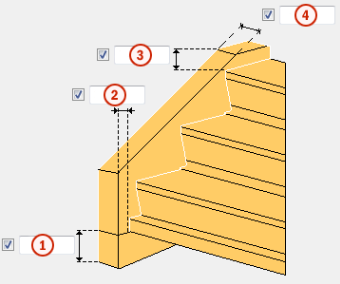

Cotations
| Description | ||
|---|---|---|
|
|
1 |
Epaisseur du garde-pied vertical. |
| 2 |
Largeur du garde-pied vertical. |
|
| 3 |
Largeur du garde-pied horizontal. |
|
| 4 |
Epaisseur/hauteur du garde-pied horizontal. |
Garde-pied horizontal
| Option | Description |
|---|---|
| Créer |
Définit si des garde-pieds horizontaux sont créés.
|
| Créer en pied |
Définit si des garde-pieds horizontaux sont créés au pied de l'escalier. Cette option fonctionne de la même façon que l'option Créer. |
|
Chanfreinage
|
1 Chanfrein intérieur : Sélectionnez le type de chanfrein intérieur et entrez les dimensions requises. 2 Chanfrein d'angle : Sélectionnez le type de chanfrein d'angle et entrez les dimensions requises. 3 Pente : Définit la pente comme angle ou dimension. La pente applique une inclinaison au garde-pied. |
| Chanfrein d'angle |
Définit si des chanfreins d'angle sont créés au pied de l'escalier. |
Garde-pieds verticaux
| Option | Description |
|---|---|
| Créer |
Définit si des garde-pieds verticaux sont créés.
|
| Pente |
Définit la pente comme angle ou dimension. La pente applique une inclinaison au garde-pied. |
Onglet Limon
Utilisez l'onglet Limon pour créer les limons et les garde-pieds à gauche, à droite ou des deux côtés de l'escalier.
| Description | ||
|---|---|---|
|
|
1 |
Hauteur du garde-pied inférieur du limon. |
| 2 |
Décalage horizontal entre le garde-pied inférieur et la marche inférieure. |
|
| 3 |
Hauteur du garde-pied supérieur du limon. |
|
| 4 |
Largeur du limon. |
|
| Pente |
Permet d'incliner la surface interne des limons.
Vous pouvez définir la pente en utilisant un angle ou une dimension. |
|
| Chanfrein intérieur |
Définit si l'arête intérieure du limon est chanfreinée ou non. |
|
| Chanfrein extérieur |
Définit si l'arête extérieure du limon est chanfreinée ou non. |
|
Hauteur limon
Hauteur du limon selon la hauteur totale ou la distance depuis l'angle de marche interne/externe.

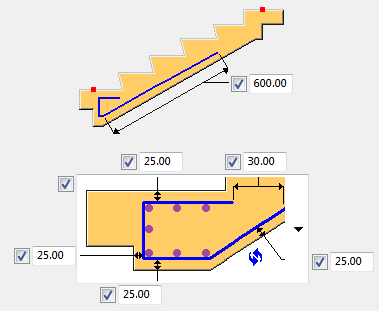

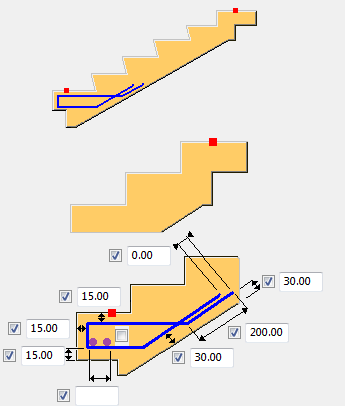

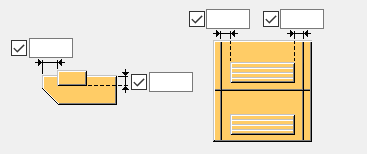

Onglet Fers limon

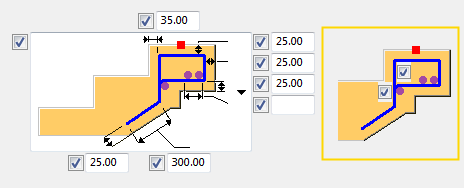

Utilisez l'onglet Fers limon pour créer des armatures dans les limons.
|
Option |
Description |
|---|---|
|
|

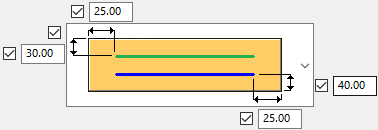

Définissez l'écartement des barres et les épaisseurs d'enrobage béton. |
|
Créer |
Sélectionnez cette option pour créer le groupe de barres. |
|
Qualité |
Qualité de l'acier utilisé dans les armatures. |
|
Dimension |
Diamètre de l'armature. |
|
Rayon |
Rayon interne des courbures de l'armature. |
|
Préfixe |
Préfixe du numéro de repère de l'armature. |
|
Numéro de début |
Numéro de début du repère de l'armature. |
|
Classe |
Classe d'armature. |
|
Nom |
Tekla Structures utilise le nom dans les dessins et les listes. |
Onglet Antidérapant
Utilisez l'onglet Antidérapant pour créer des surfaces antidérapantes.
| Option | Description |
|---|---|
| Création antidérapant |
Spécifie si des antidérapants sont créés. |
| Premier antidérapant en bas |
Définissez le matériau, le nom et la classe du profil d'antidérapant en bas. |
| Dernier antidérapant en haut |
Définissez le matériau, le nom et la classe du profil d'antidérapant en haut. |
| Créer antidérapant au pied/en haut |
Définit si des antidérapants sont créés au pied/en haut de l'escalier. |
| Créer une découpe |
Définit si vous souhaitez ou non créer des découpes avec le profil de l'antidérapant. Par défaut, les découpes ne sont pas créées. |
| Dans élément béton |
Spécifie si des antidérapants sont inclus dans l'élément béton. |
| Profil |
Définit le profil antidérapant en le sélectionnant dans le catalogue de profils. |
| Rotation |
Sélectionnez une option pour faire pivoter le profil antidérapant. |
| Décalages |
Définissez les décalages de profil antidérapant sur les marches.
|

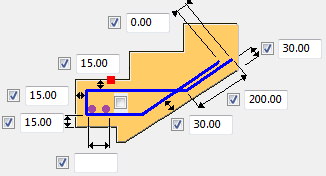

Onglet Fer A

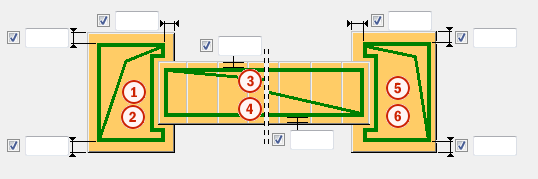

Utilisez l'onglet Fer A pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|

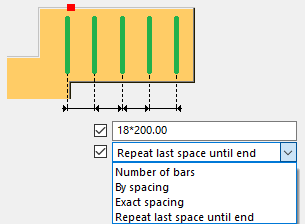

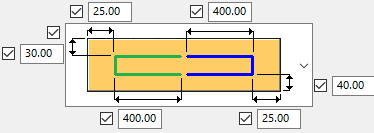

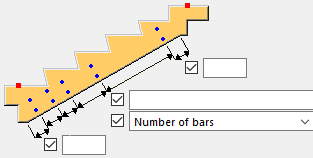

Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |

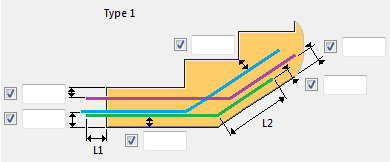

Onglet Fer B
Utilisez l'onglet Fer B pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.

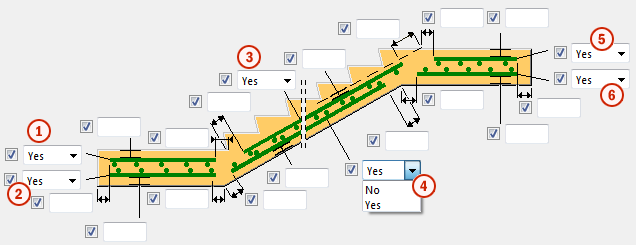

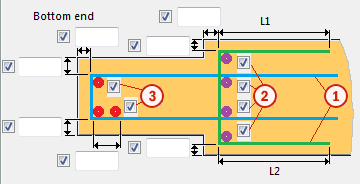

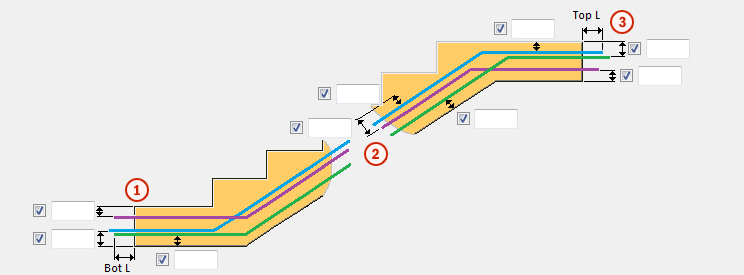

Options d'extrémité inférieure de fer B
Définissent la géométrie et l'épaisseur de l'enrobage béton de l'extrémité inférieure du fer B.
| Option | Description |
|---|---|
|
|
Extrémité inférieure simple de fer B. |
|
|
Extrémité inférieure de fer B pliée une fois pour ajuster la semelle inférieure de l'escalier. |
|
|
Extrémité inférieure de fer B pliée deux fois pour ajuster la semelle inférieure de l'escalier. |
|
|
Extrémité inférieure de fer B pliée trois fois pour ajuster la semelle inférieure de l'escalier. |

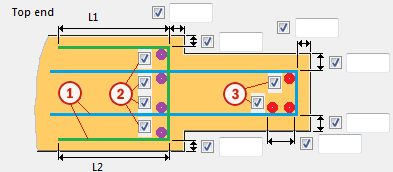

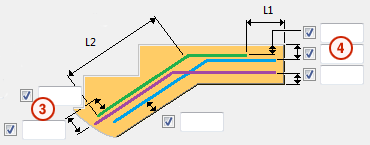

Options d'extrémité supérieure de fer B
Définissent la géométrie et l'épaisseur de l'enrobage béton de l'extrémité supérieure du fer B.
| Option | Description |
|---|---|
|
|
Extrémité supérieure simple de fer B. |
|
|
Extrémité supérieure de fer B pliée une fois pour ajuster la géométrie supérieure de l'escalier. |
|
|
Extrémité supérieure de fer B pliée deux fois pour ajuster la géométrie supérieure de l'escalier. La longueur du dernier pied est définie par l'enrobage. |
|
|
Extrémité supérieure de fer B pliée deux fois pour ajuster la géométrie supérieure de l'escalier. |
Espacement des armatures
| Option | Description |
|---|---|
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |

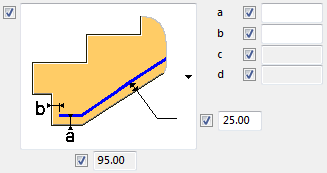

Onglet Fer C

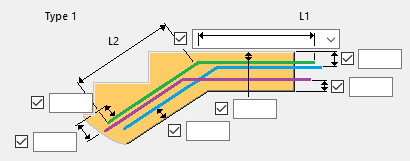

Utilisez l'onglet Fer C pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|
Définissez quelles barres latérales supplémentaires sont créées, leurs conditions d'extrémité et l'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |

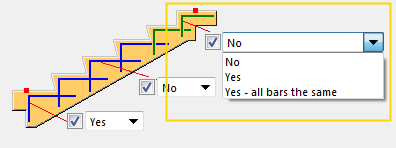

Fers I supp.
| Option | Description |
|---|---|
|
|
Le violet dans la boîte de dialogue représente les fers I supplémentaires. |
|
|
Spécifie si des fers I supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
|
Sélectionnez l'adaptation de forme de nez. La première case à cocher (le point sur la gauche) crée un fer supplémentaire et la seconde ajoute un crochet dessus. |
|
|
Epaisseur d'enrobage des armatures. |

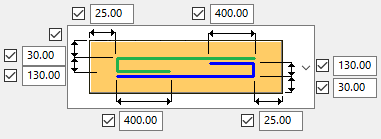

Onglet Fer D
Utilisez l'onglet Fer D pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
Fers I supp.
Les fers I supplémentaires sont des barres droites qui croisent le fer D. Vous pouvez créer jusqu'à quatre fers I supplémentaires.
| Option | Description |
|---|---|
|
|
Le violet dans la boîte de dialogue représente les fers I supplémentaires. |
|
|
Spécifie si des fers I supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
|
Epaisseur d'enrobage des armatures. |

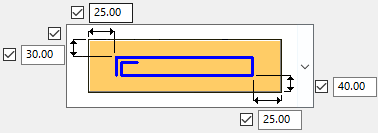

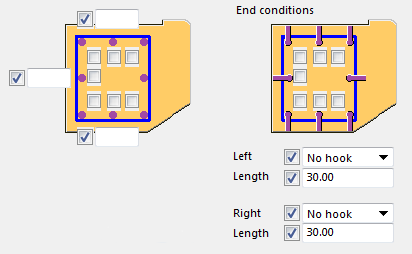

Onglet Fer E
Utilisez l'onglet Fer E pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
Options de création
| Option | Description |
|---|---|
| Non |
Le fer n'est pas créé.
|
| Cadre |
Le fer est créé comme un cadre.
|
| Etrier |
Le fer est créé comme un étrier.
|

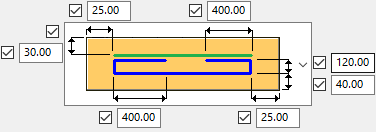

| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
|
|
Forme des cadres. |
|
Parallèle à la pente de marche |
Oui Créez parallèlement à la forme de marché inclinée. |
|
Non Créez comme rectangle. |
Fers I supp.
Les fers I supplémentaires sont des barres droites qui croisent le fer D. Vous pouvez créer jusqu'à quatre fers I supplémentaires.
| Option | Description |
|---|---|
|
|
Le violet dans la boîte de dialogue représente les fers I supplémentaires. |
|
|
Spécifie si des fers I supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
|
Epaisseur d'enrobage des armatures. |
Onglet Fer F
Utilisez l'onglet Fer F pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
Onglet Fer G
Utilisez l'onglet Fer G pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Géométrie et épaisseur d'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
Fers I supp.
Les fers I supplémentaires sont des barres droites qui croisent le fer G. Vous pouvez créer jusqu'à quatre fers I supplémentaires.
| Option | Description |
|---|---|
|
|
Le violet dans la boîte de dialogue représente les fers I supplémentaires. |
|
|
Spécifie si des fers I supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
|
Epaisseur d'enrobage des armatures. |
Onglet Fer H
Utilisez l'onglet Fer H pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
Options de création
| Option | Description |
|---|---|
|
|
|
Options de géométrie de fer H
| Option | Description |
|---|---|
|
|

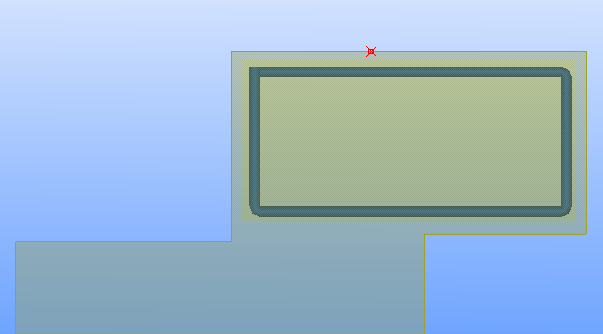

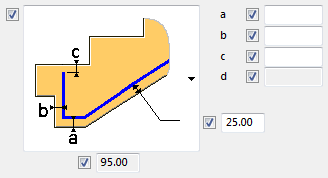

Deux groupes d'armatures pliées. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Le groupe supérieur d'armatures est droit et le groupe inférieur est plié des deux côtés. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures droites. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|

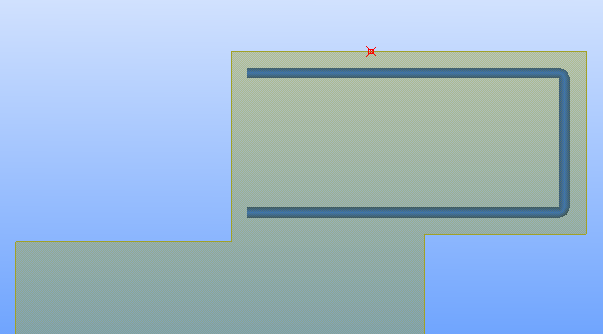

Un groupe d’armatures plié d’un côté. Définissez l’épaisseur d’enrobage béton et indiquez si vous souhaitez créer des crochets. Vous pouvez créer plusieurs cadres qui se chevauchent dans une rangée. Définissez la dimension de chevauchement et le nombre de cadres.
|
Propriétés
Vous pouvez définir des propriétés distinctes pour les armatures inférieures et supérieures.
|
Option |
Description |
|---|---|
|
Nom |
Tekla Structures utilise le nom dans les dessins et les listes. |
|
Classe |
Classe d'armature. |
|
Préfixe |
Préfixe du numéro de repère de l'armature. |
|
Numéro de début |
Numéro de début du repère de l'armature. |
Onglet Fer I
Utilisez l'onglet Fer I pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Mise en place, espacement et épaisseur d'enrobage béton. |
|
|
Epaisseur d'enrobage béton du groupe d'armatures. |
Onglet Fer J
Utilisez l'onglet Fer J pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier. Vous pouvez créer plusieurs groupes d'armatures de fers J. Chaque groupe possède sa propre représentation de couleur dans l'onglet Fer J.
Options du groupe de couleur
| Option | Description |
|---|---|
|
|
Utilisez l'option de groupe de couleur pour définir quelle combinaison de groupes d'armatures de fers J (bleu, vert, marron) est créée. |
| Option | Description |
|---|---|
|
|

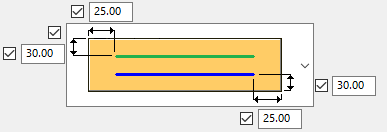

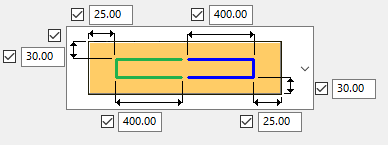

Mise en place et épaisseur d'enrobage béton des groupes d'armatures basées sur la représentation de couleur. |
|
|
Epaisseur d'enrobage béton de tous les groupes d'armatures. |
Onglet Fer K
Utilisez l'onglet Fer K pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Sélectionnez la géométrie et définissez l'épaisseur de l'enrobage béton. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
Fers I supp.
Les fers I supplémentaires sont des barres droites qui croisent le fer K. Vous pouvez créer jusqu'à trois fers I supplémentaires.
| Option | Description |
|---|---|
|
|
Le violet dans la boîte de dialogue représente les fers I supplémentaires. |
|
|
Spécifiez si des fers I supplémentaires doivent être créés en cochant les cases en regard des points violets. |
|
|
Epaisseur d'enrobage des armatures. |
Onglet Ancrages supérieurs
Utilisez l'onglet Ancrages supérieurs pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les ancrages supérieurs.
Créer des ancrages supérieurs
| Option | Description |
|---|---|
|
Créer |
|
Option de géométrie des ancrages supérieurs
| Option | Description |
|---|---|
|
|
Deux groupes d'armatures pliées. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Le groupe supérieur d'armatures est droit et le groupe inférieur est plié des deux côtés. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures droites. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Un groupe d’armatures plié d’un côté. Définissez l’épaisseur d’enrobage béton et indiquez si vous souhaitez créer des crochets. Vous pouvez créer plusieurs cadres qui se chevauchent dans une rangée. Définissez la dimension de chevauchement et le nombre de cadres.
|
Espacement et épaisseur d'enrobage béton
| Option | Description |
|---|---|
|
|

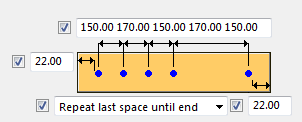

Définissez l’espacement et la quantité de fers dans le groupe d’armatures. |
|
|
Définissez l'épaisseur de l'enrobage en béton. |
Propriétés
| Option | Description |
|---|---|
|
Qualité |
Qualité de l'acier utilisé dans les armatures. |
|
Dimension |
Diamètre de l'armature. |
|
Rayon de courbure |
Rayon interne des courbures de l'armature. |
|
Commentaire |
Entrez un attribut utilisateur de commentaire, si nécessaire. |
|
Nom |
Tekla Structures utilise le nom dans les dessins et les listes. |
|
Classe |
Classe d'armature. |
|
Préfixe |
Préfixe du numéro de repère de l'armature. |
|
Numéro de début |
Numéro de début du repère de l'armature. |
Onglet Ancrage inférieurs
Utilisez l'onglet Ancrage inférieurs pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les ancrage inférieurs.
Créer des ancrages supérieurs
| Option | Description |
|---|---|
|
Créer |
|
Option de géométrie des ancrages inférieurs
| Option | Description |
|---|---|
|
|

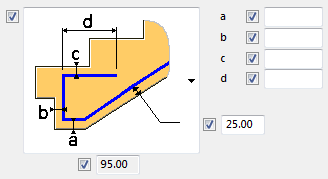

Deux groupes d'armatures pliées. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Le groupe supérieur d'armatures est droit et le groupe inférieur est plié des deux côtés. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures droites. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Deux groupes d'armatures. Définissez la géométrie et l'épaisseur d'enrobage béton. |
|
|
Un groupe d’armatures plié d’un côté. Définissez l’épaisseur d’enrobage béton et indiquez si vous souhaitez créer des crochets. Vous pouvez créer plusieurs cadres qui se chevauchent dans une rangée. Définissez la dimension de chevauchement et le nombre de cadres.
|
Espacement et épaisseur d'enrobage béton
| Option | Description |
|---|---|
|
|
Définissez l’espacement et la quantité de fers dans le groupe d’armatures. |
|
|
Définissez l'épaisseur de l'enrobage en béton. |
Propriétés
| Option | Description |
|---|---|
|
Qualité |
Qualité de l'acier utilisé dans les armatures. |
|
Dimension |
Diamètre de l'armature. |
|
Rayon de courbure |
Rayon interne des courbures de l'armature. |
|
Commentaire |
Entrez un attribut utilisateur de commentaire, si nécessaire. |
|
Nom |
Tekla Structures utilise le nom dans les dessins et les listes. |
|
Classe |
Classe d'armature. |
|
Préfixe |
Préfixe du numéro de repère de l'armature. |
|
Numéro de début |
Numéro de début du repère de l'armature. |
Onglet Fer L
Utilisez l'onglet Fer L pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures d'un groupe d'armatures d'escalier.
| Option | Description |
|---|---|
|
|
Spécifiez si un groupe d'armatures en L doit être créé à la semelle de l'escalier. |
|
|
Définissez si un groupe d'armatures en L est créé en haut de la marche ou si tous les fers sont créés avec la même géométrie. |
|
|

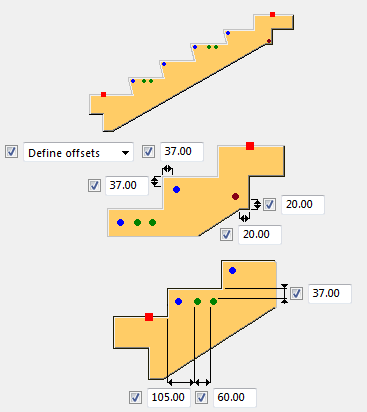

Définissez des décalages pour les groupes d'armatures dans les deux marches supérieures. |
|
|
Définissez si les armatures sont créées entre la marche supérieure et inférieure. |
|
|

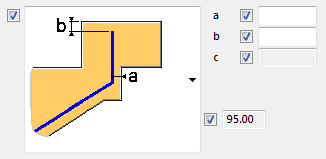

Définit la géométrie pour les groupes d'armatures dans toutes les marches, excepté les deux marches supérieures. |
|
|
Espacement, nombre de barres et épaisseur d'enrobage béton du groupe d'armatures. |
Options de géométrie de fer L

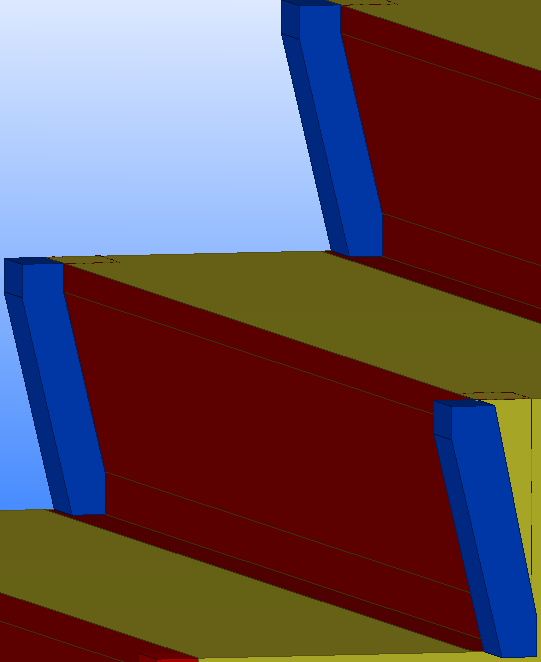

Les options de géométrie affectent les marches intermédiaires et inférieures.
| Option | Description |
|---|---|
|
|
Groupes d'armatures en L. |
|
|
Groupes d'armatures en L avec crochets. |
Onglet Position treillis
Utilisez l'onglet Position treillis pour définir les treillis de palier inférieur, les treillis paillasse et les treillis de palier supérieur.
Vue latérale
| Description | ||
|---|---|---|
|
|
1 |

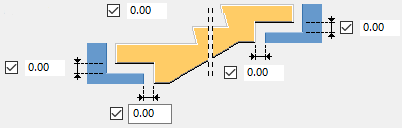

Treillis de palier inférieur (haut). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
| 2 |
Treillis de palier inférieur (bas). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
|
| 3 |
Treillis paillasse (haut). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
|
| 4 |
Treillis paillasse (bas). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
|
| 5 |
Treillis de palier supérieur (haut). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
|
| 6 |
Treillis de palier supérieur (bas). Définit les décalages et l'épaisseur d'enrobage du treillis soudé. |
Vue de dessus
| Description | ||
|---|---|---|
|
|
1 |
Epaisseur d'enrobage du treillis de palier inférieur (haut). |
| 2 |
Epaisseur d'enrobage du treillis de palier inférieur (bas). |
|
| 3 |
Epaisseur d'enrobage du treillis paillasse (haut). |
|
| 4 |
Epaisseur d'enrobage du treillis paillasse (bas). |
|
| 5 |
Epaisseur d'enrobage du treillis de palier supérieur (haut). |
|
| 6 |
Epaisseur d'enrobage du treillis de palier supérieur (bas). |
Onglet Attributs treillis
Utilisez l'onglet Attributs treillis avec l'onglet Position treillis pour définir les propriétés, la mise en place et le type de création des treillis de palier inférieur, des treillis paillasse et des treillis de palier supérieur.
Emplacement fer transversal
| Description | |
|---|---|
|
|
Fer au-dessus. |
|
|
Fer en dessous. |
Type de création
| Description | |
|---|---|
|
|
Crée un treillis comme treillis soudé. |
|
|
Crée un treillis comme deux groupes de ferraillage indépendants. |
Onglet Fers de treillis soudés
Utilisez l'onglet Fers de treillis soudés pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures des fers de treillis soudés pour les paliers supérieur et inférieur. Vous pouvez créer jusqu'à trois groupes d'armatures.
| Description | ||
|---|---|---|
|
|
1 |
Epaisseur d'enrobage de tous les groupes de fers de treillis soudés dans le palier inférieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
| 2 |
Epaisseur d'enrobage vertical de tous les groupes de fers de treillis soudés dans le palier inférieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
|
| 3 |
Epaisseur d'enrobage de tous les groupes de fers de treillis soudés dans le palier supérieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
|
| 4 |
Epaisseur d'enrobage vertical de tous les groupes de fers de treillis soudés dans le palier supérieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
Onglet Ancrages inférieurs
Utilisez l'onglet Ancrages inférieurs pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures des ancrages inférieurs. Vous pouvez créer jusqu'à trois groupes d'armatures.
Type de création
| Option | Description |
|---|---|
| Non |
Aucun groupe d'armatures n'est créé. |
| Type1 |
Groupe d'armatures d'ancrage en forme de L.
|
| Type2 |
Groupe d'armatures d'ancrage droit simple.
|
Onglet Ancrages supérieurs
Utilisez l'onglet Ancrages supérieurs pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures des ancrages supérieurs. Vous pouvez créer jusqu'à trois groupes d'armatures.
Type de création
| Option | Description |
|---|---|
| Non |
Aucun groupe d'armatures n'est créé. |
| Type1 |
Groupe d'armatures d'ancrage en forme de L.
|
| Type2 |
Groupe d'armatures d'ancrage droit simple.
|
Onglet Fers d'ancrage Z
Utilisez l'onglet Fers d'ancrage Z pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures et les propriétés des armatures des fers d'ancrage Z. Vous pouvez créer jusqu'à trois groupes d'armatures.
| Description | ||
|---|---|---|
|
|
1 |
Epaisseur d'enrobage de tous les groupes de fers d'ancrage Z dans le palier inférieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
| 2 |
Epaisseurs d'enrobage vertical de tous les groupes de fers d'ancrage Z dans la pièce principale de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
|
| 3 |
Epaisseur d'enrobage de tous les groupes de fers d'ancrage Z dans le palier supérieur de l'escalier. Utilisez la représentation de couleur dans la boîte de dialogue. |
|
| L inf. |
Longueur des fers d'ancrage Z à partir du palier inférieur de l'escalier. |
|
| L sup. |
Longueur des fers d'ancrage Z à partir du palier supérieur de l'escalier. |
Onglet Fers de fermeture paliers
Utilisez l'onglet Fers de fermeture paliers pour renforcer les paliers d'escalier et pour définir la géométrie, l'épaisseur d'enrobage béton, l'espacement des armatures, et les propriétés des fers de fermeture palier.
Extrémité inférieure
Armature du palier inférieur.
| Description | ||
|---|---|---|
|
|
1 |

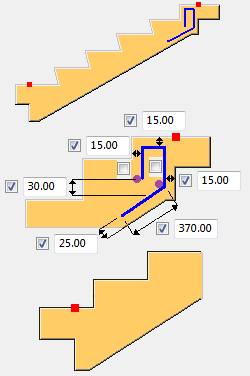

Fers de fermeture paliers. La géométrie en U suit la forme du palier selon les épaisseurs d'enrobage définies. Représentation de couleur dans l'image : bleu, vert. |
| 2 |
Spécifie si des fers transversaux supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
| 3 |
Spécifie si des fers transversaux supplémentaires doivent être créés. Cochez les cases en regard des points rouges. |
Extrémité supérieure
Armature du palier supérieur.
| Description | ||
|---|---|---|
|
|
1 |
Fers de fermeture paliers. La géométrie en U suit la forme du palier selon les épaisseurs d'enrobage définies. Représentation de couleur dans l'image : bleu, vert. |
| 2 |
Spécifie si des fers transversaux supplémentaires doivent être créés. Cochez les cases en regard des points violets. |
|
| 3 |
Spécifie si des fers transversaux supplémentaires doivent être créés. Cochez les cases en regard des points rouges. |
Epaisseur d'enrobage latéral
| Option | Description |
|---|---|
|
|
Epaisseur d'enrobage latéral de tous les groupes d'armatures définie dans l'onglet Fers de fermeture paliers. |
Onglet Attribut utilisateur
Utilisez l'onglet Attribut utilisateur pour définir les attributs définis par l'utilisateur pour l'escalier. Vous pouvez définir plusieurs attributs utilisateur. Vous pouvez utiliser les attributs utilisateur sous forme de filtres et les afficher dans les dessins et les listes.
Onglet Configuration
Utilisez l'onglet Configuration pour définir les épaisseurs d'enrobage et les rayons de courbure par défaut pour toutes les armatures créées par l'outil Escalier béton armé (95).
Epaisseur d'enrobage pour les groupes d'armatures A - C
Définit l'épaisseur d'enrobage par défaut pour les groupes d'armatures A - C.
| Option | Description |
|---|---|
| Valeur |
Epaisseur d'enrobage par défaut définie par une valeur. |
| Diamètre armature |
Epaisseur d'enrobage par défaut multipliée par le diamètre de l'armature. |
Epaisseur d'enrobage D-L
Définit l'épaisseur d'enrobage par défaut pour les groupes d'armatures D - L et toutes les armatures, excepté les groupes d'armatures A - C et les treillis.
| Option | Description |
|---|---|
| Valeur |
Epaisseur d'enrobage par défaut définie par une valeur. |
| Diamètre armature |
Epaisseur d'enrobage par défaut multipliée par le diamètre de l'armature. |
Rayon de courbure
Définit le rayon de courbure par défaut de toutes les armatures.
| Option | Description |
|---|---|
| Rebar_database.inp |
Rayon de courbure par défaut défini par le fichier rebar_database.inp. |
| Relatif au diamètre |
Rayon de courbure par défaut en fonction du diamètre de l'armature. |
| Rayon de courbure |
Rayon de courbure par défaut défini par valeur. |
Epaisseur d'enrobage treillis
Définit l'épaisseur d'enrobage par défaut des treillis créés par l'outil Escalier béton armé (95).
