Viga soldada a viga (123)

Tekla Structures
Modificado: 29 Oct 2024
2024
Tekla Structures

Viga soldada a viga (123)

Viga soldada a viga (123) conecta dos vigas utilizando una unión totalmente soldada. Las vigas pueden tener preparaciones de soldadura. También se pueden crear placas de rigidizador con preparaciones de soldadura. Viga soldada a viga (123) se puede usar con perfiles de viga C, I y U.

Limitaciones

  • No puede utilizar vigas que estén sesgadas horizontalmente o inclinadas verticalmente.

Objetos creados

  • Rigidizadores

  • Cortes

  • Soldaduras

Usar para

Situación Descripción

Unión de viga a viga completamente soldada

Orden de selección

  1. Seleccione la parte principal (viga).

  2. Seleccione la parte secundaria (viga).

    La unión se crea automáticamente al seleccionar la parte secundaria.

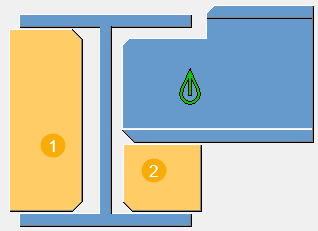

Clave de identificación de parte

Descripción

1

Rigidizador delantero

2

Rigidizador posterior

Pestaña Dibujo

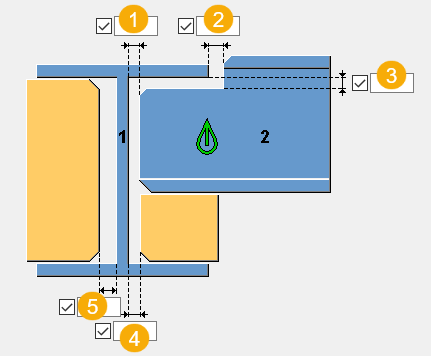

Utilice la pestaña Dibujo para definir las dimensiones de desplazamiento de viga y de rigidizador.

Dimensiones

Descripción

1

Dimensión de hueco entre el alma de la parte principal y el borde de la parte secundaria.

2

Dimensión de desplazamiento de la parte secundaria desde el ala de la parte principal.

3

Dimensión de desplazamiento de la parte secundaria desde la parte inferior del ala de la parte principal.

4

Dimensión de desplazamiento del rigidizador posterior desde el alma de la parte principal.

5

Dimensión de desplazamiento del rigidizador delantero desde el alma de la parte principal.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las propiedades de la placa de rigidizador y si se requieren preparaciones de soldadura.

Placas

Opción Descripción

Rigidiz. Inferior

Espesor y ancho del rigidizador en el lado de la viga principal.

Rigidiz. posterior

Espesor y ancho del rigidizador situado detrás de la viga secundaria.

Opción

Descripción

Por defecto

Pos Núm

Prefijo y número inicial del número de posición de parte.

Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.

El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.

Material

Calidad del material.

El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.

Nombre

Nombre que aparece en los dibujos e informes.

Creación de preparación de soldadura, espesor de ala y alma de viga

Opción Descripción Por defecto

Preparaciones Soldadura Son Necesarias

Seleccione si desea crear preparaciones de soldadura.

No se crean preparaciones de soldadura.

Espesor Talón De Alma En Ala

Define el espesor mínimo del alma de la viga principal después del corte de preparación de soldadura.

El valor mínimo es 2.0 mm. Si no se introduce ningún valor, se utiliza el valor mínimo.

Tenga en cuenta que, si ha definido una preparación de soldadura de dos caras, el espesor de la cara raíz se centra en el alma de la viga.

Espesor Talón De Alma

Define el espesor mínimo del alma de la viga de entrada después del corte de preparación de soldadura.

El valor mínimo es 2.0 mm.

Tenga en cuenta que, si ha definido una preparación de soldadura de dos caras, el espesor de la cara raíz se centra en el alma de la viga.

Espesor Talón Para Rigidizador Delantero

Define el espesor mínimo del rigidizador delantero después del corte de preparación de soldadura. El valor mínimo es 2.0 mm.

Tenga en cuenta que, si ha definido una preparación de soldadura de dos caras, el espesor de la cara raíz está centrado en el rigidizador.

El valor por defecto es el espesor del ala, es decir, no se puede crear ninguna preparación de soldadura aparte de un hueco a menos que se defina un espesor de cara raíz.

Espesor Talón Para Rigidizador Posterior

Defina el espesor mínimo del rigidizador posterior después del corte de preparación de soldadura. El valor mínimo es 2.0 mm.

Tenga en cuenta que, si ha definido una preparación de soldadura de dos caras, el espesor de la cara raíz está centrado en el rigidizador.

El valor por defecto es el espesor del ala, es decir, no se puede crear ninguna preparación de soldadura aparte de un hueco a menos que se defina un espesor de cara raíz.

Usar ratio inclinación ala

Seleccione si se utiliza el ratio de inclinación del ala en los cortes de entalladura.

Definir preparaciones de soldadura

Puede aplicar varias preparaciones de soldadura a las alas y al alma de la viga principal, así como a las placas de rigidizador.

Por defecto, la unión detecta automáticamente si las alas superior e inferior de la viga principal chocan con las alas de la viga secundaria. Esto determina cómo se tratan las preparaciones de soldadura.

Si la viga principal no tiene el mismo tamaño de sección que la viga secundaria, la unión detecta qué ala está libre en función de cuál de las alas superior o inferior sigue chocando.

A continuación, se explican las situaciones básicas de preparación de soldadura de cada sección de la viga principal:

Situación Descripción

Por defecto

El ala superior se corta para evitar el ala superior de la viga secundaria. Puede definir el desplazamiento de la parte secundaria desde el ala de la parte principal en y en la pestaña Dibujo.

Defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Soldadura desde el exterior

Para crear una preparación de soldadura que dé forma al ala superior de modo que se pueda soldar desde el exterior, primero defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Haga clic en el botón Soldaduras para definir la configuración de soldadura:

  • Para el ala superior: para el número de soldadura 1, cambie la mitad superior de Tipo de soldadura en ángulo a soldadura de penetración . También puede definir el tamaño y el ángulo de la soldadura.

  • Para el ala inferior: modifique el número de soldadura 3.

Soldadura desde el interior

Para crear una preparación de soldadura que dé forma al ala superior de modo que se pueda soldar desde el interior, primero defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Haga clic en el botón Soldaduras para definir la configuración de soldadura:

  • Para el número de soldadura 1, cambie la mitad inferior de Tipo de soldadura en ángulo a soldadura de penetración . También puede definir el tamaño y el ángulo de la soldadura.

  • Para el ala inferior: modifique el número de soldadura 3.

Alma de viga principal

Tenga en cuenta que, si define una preparación de soldadura en el alma de la viga, la preparación de soldadura se crea en la cara vertical del alma y la cara horizontal del alma en la parte inferior del ala de la viga secundaria.

Situación Descripción

Situación por defecto

La preparación de soldadura por defecto del alma de la viga principal es adaptar la viga al lado del alma de la viga secundaria.

Defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Si es necesario, defina que se cree un hueco entre las dos almas en en la pestaña Dibujo.

Soldadura desde el lado cercano

Defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Haga clic en el botón Soldaduras para definir la configuración de soldadura. Para el número de soldadura 2, cambie la mitad superior de Tipo de soldadura en ángulo a soldadura de penetración . También puede definir el tamaño y el ángulo de la soldadura.

Verifique en la pestaña Parámetros que los valores de espesor de cara raíz son los necesarios.

Soldadura desde el lado lejano

Defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Haga clic en el botón Soldaduras para definir la configuración de soldadura. Para el número de soldadura 2, cambie la mitad inferior de Tipo de soldadura en ángulo a soldadura de penetración . También puede definir el tamaño y el ángulo de la soldadura.

Verifique en la pestaña Parámetros que los valores de espesor de cara raíz son los necesarios.

Soldadura desde ambos lados

Defina Preparaciones Soldadura Son Necesarias en la pestaña Parámetros como .

Haga clic en el botón Soldaduras para definir la configuración de soldadura. Para el número de soldadura 2, cambie las mitades superior e inferior de Tipo de soldadura en ángulo a soldadura de penetración . También puede definir el tamaño y el ángulo de la soldadura.

Verifique en la pestaña Parámetros que los valores de espesor de cara raíz son los necesarios.

Placas de rigidizador delantero y posterior

Si define una preparación de soldadura en el rigidizador delantero y en el posterior, se crea en los tres lados del rigidizador que están soldados a la viga principal y a la viga secundaria.

Situación Descripción

Situación por defecto

Para la situación por defecto, consulte la descripción del alma de la viga principal. Las soldaduras que debe definir son la soldadura número 5 para el rigidizador delantero y la número 6 para el rigidizador posterior.

Soldadura desde el lado cercano

Consulte la descripción del alma de la viga principal. Las soldaduras que debe definir son la soldadura número 5 para el rigidizador delantero y la número 6 para el rigidizador posterior.

Soldadura desde el lado lejano

Consulte la descripción del alma de la viga principal. Las soldaduras que debe definir son la soldadura número 5 para el rigidizador delantero y la número 6 para el rigidizador posterior.

Soldadura desde ambos lados

Consulte la descripción del alma de la viga principal. Las soldaduras que debe definir son la soldadura número 5 para el rigidizador delantero y la número 6 para el rigidizador posterior.

Pestaña Chaflanes

Utilice la pestaña Chaflanes para definir las dimensiones de agujero de acceso a soldadura.

Dimensiones de agujero de acceso a soldadura de viga secundaria

Descripción

1

Dimensión del ala vertical.

2

Forma del corte del ala.

3

Forma del agujero de acceso a soldadura.

4

Radio del agujero de acceso a soldadura.

Dimensiones de extremo de viga

Descripción

1

Longitud del alma de la viga secundaria.

Es la distancia del corte del ala desde el inicio del alma.

2

Dimensión del chaflán vertical.

3

Dimensión del chaflán horizontal.

Desplazamiento de agujero de acceso a soldadura

Descripción

1

Desplazamiento del agujero de acceso a soldadura a lo largo del eje de la viga secundaria.

Chaflanes de alma de viga secundaria

Descripción

1

Forma de chaflán

2

Dimensión del chaflán vertical

3

Dimensión del chaflán horizontal

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
