Atributos de cuadro en cuadros de dibujo e informe

Puede usar atributos de cuadro en cuadros de dibujo e informe, en filtros, como valores para distintas configuraciones de exportación y en marcas y notas de dibujo, por ejemplo.

Al abrir un dibujo, crear un informe, exportar un objeto o utilizar un filtro, Tekla Structures utiliza los atributos o las fórmulas que se han definido para calcular y mostrar información de la base de datos del modelo. Podría incluir, por ejemplo, el peso de los conjuntos o el área de cobertura.

En los cuadros de informe y de dibujo, los atributos o fórmulas necesarios se añaden en los campos de valor. Los atributos de cuadro disponibles para un campo de valor dependen del tipo de contenido de la fila en la que se utiliza el campo de valor.

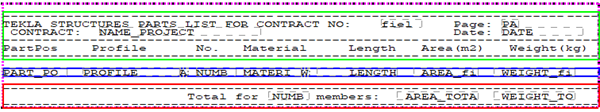

A continuación, se muestra un ejemplo del cuadro de informe de lista de partes.

El cuadro de informe anterior contiene un encabezado de página (marco verde) con la descripción y la fecha del informe, una fila (marco azul) para la lista de partes y un pie de página (marco rojo) para resumir los datos de parte. El informe final tendrá una fila independiente para los distintos tipos de parte. Todas las filas contienen etiquetas de texto y campos de valor con atributos de cuadro.

Aquí está el informe final:

A continuación, se muestra un ejemplo de un cuadro de dibujo de bloque de título:

El cuadro gráfico anterior no contiene filas, sino un área vacía donde puede añadir etiquetas de texto y campos de valor con atributos de cuadro. El bloque de título contiene información sobre el dibujo y proyecto, como los detalles del proyecto, el nombre del diseñador, la escala y la fecha en que se creó el dibujo. Se han dibujado marcos alrededor de las diferentes áreas con la herramienta de línea.

Aquí está el bloque de título en el dibujo:

Los atributos de cuadro también se pueden utilizar en Organizador, , marcas y notas de dibujo, exportaciones IFC o en exportaciones automatizadas de fabricación de prefabricados, por ejemplo.

Los atributos de cuadro junto con sus descripciones se enumeran por orden alfabético en Tekla User Assistance. Haga clic en la letra en el tabla de contenido para mostrar todos los atributos que empiezan por esa letra.
