1

上翼缘板边缘到主零件翼缘的工地焊接距离。

2

下翼缘板边缘到主零件腹板的工地焊接距离。

3

剪切板边缘到次零件顶部边缘的距离。

4

剪切板的切角尺寸。

5

主零件翼缘到次零件边缘的距离。

自动

如果次梁倾斜小于 10 度，则梁端采用方形切割。否则，采用斜角切割。

方形

对翼缘的一部分进行方形切割，并将其一部分留为斜角。

剪切板的厚度、宽度和高度。

顶板

顶板的厚度、宽度和高度。

底板

底板的厚度、宽度和高度。

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段，您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

1

主零件翼缘边缘到顶板和底板边缘的距离。

2

次零件翼缘到顶板和底板边缘的距离。

3

顶板和底板切角端的宽度。

4

顶板和底板的切角尺寸。

默认值

远侧剪切板

自动默认值可更改此选项。

自动

组件自动选择近侧或远侧剪切板。当主零件和次零件之间的角度小于 90 度时，在次零件一侧创建剪切板。

远侧剪切板

近侧和远侧剪切板

顶部近侧加劲肋的厚度、宽度和高度。

顶端 FS

顶部远侧加劲肋的厚度、宽度和高度。

底部NS

底部近侧加劲肋的厚度、宽度和高度。

底部FS

底部远侧加劲肋的厚度、宽度和高度。

位置编号

零件位置编号的前缀和起始编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

1

加劲肋和梁腹板边缘之间的间隙尺寸。

2

顶端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

3

底端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

4

底端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

5

顶端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

默认值

加劲肋与次零件平行。

自动默认值可更改此选项。

加劲肋与次零件平行。

加劲肋与主零件垂直。

默认值

创建加劲肋。

自动默认值可更改此选项。

自动

必要时创建加劲肋。

不创建加劲肋。

创建加劲肋。

1

翼缘边缘与加劲肋边缘之间的距离。

2

翼缘和加劲肋之间的间隙尺寸。

1

折角的垂直尺寸。

10 mm

2

折角的水平尺寸。

10 mm

默认。

线折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

默认值

创建次梁的槽口。

自动默认值可更改此选项。

创建次梁的槽口。切割在主梁腹板上为方形。

创建次梁的槽口。切割在次梁腹板上为方形。

创建次梁的槽口。垂直切割在主梁上为方形，水平切割在次梁上为方形。

关闭自动开槽。

默认值

槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。

自动默认值可更改此选项。

槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。

槽口尺寸是从主梁中心线和主梁上翼缘测量的。

默认值

平行于主梁切割次梁翼缘。

自动默认值可更改此选项。

平行于主梁切割次梁翼缘。

方形切割次梁翼缘。

默认值

不舍入槽口尺寸。

自动默认值可更改此选项。

不舍入槽口尺寸。

舍入槽口尺寸。

输入水平和垂直舍入值。

默认值

在主梁翼缘下面创建切割。

自动默认值可更改此选项。

在主梁翼缘下面创建切割。

在主梁翼缘上面创建切割。

默认值

槽口不折角。

自动默认值可更改此选项。

槽口不折角。

创建带线折角的槽口。

根据您输入的半径对槽口进行折角。

默认值

在翼缘的两侧创建槽口。

自动默认值可更改此选项。

自动

在翼缘的两侧创建槽口。

在翼缘的两侧创建槽口。

在翼缘的近侧创建槽口。

在翼缘的远侧创建槽口。

默认值

整个次梁翼缘将切割到您定义的深度。

自动默认值可更改此选项。

自动

整个次梁翼缘将切割到您定义的深度。槽口的默认深度是次翼缘厚度的两倍。切割始终贯穿次翼缘的整个宽度。

在翼缘中创建折角。

如果不输入水平尺寸，则会创建 45 度的折角。

除非您在 1 和 2 字段中输入值，否则将使用默认值对翼缘创建切割。

不切割翼缘。

根据字段 1 中的值对翼缘创建切割，使翼缘与腹板对齐。

根据 1 和 2 字段中的值对翼缘创建切割。

默认值

翼缘槽口深度。

自动默认值可更改此选项。

翼缘槽口深度。

用次梁腹板中心线到槽口边缘的尺寸规定的翼缘槽口深度。

1

水平翼缘切割的尺寸。

10 mm

2

垂直翼缘切割的尺寸。

槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 5 mm。

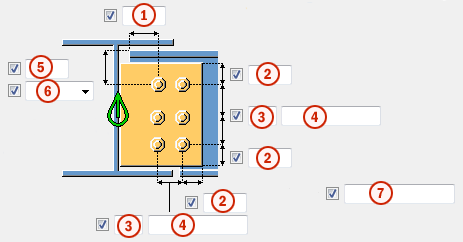

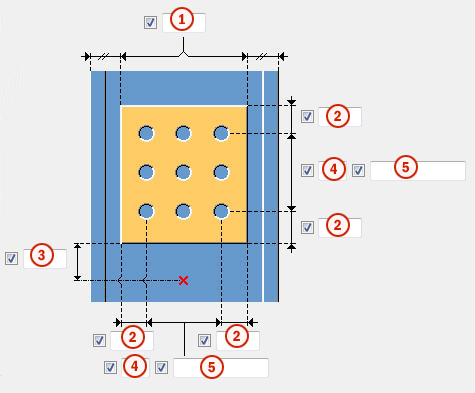

1

水平螺栓组位置的尺寸。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

5

垂直螺栓组位置的尺寸。

6

选择垂直螺栓组位置的尺寸测量方式。

• 顶部：从次零件的上边缘到最上方的螺栓。



• 中间：从螺栓的中心线到次零件的中心线。



• 下面：从次零件的下边缘到最下方的螺栓。



7

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

工地/工厂

应安装螺栓的位置。

工地

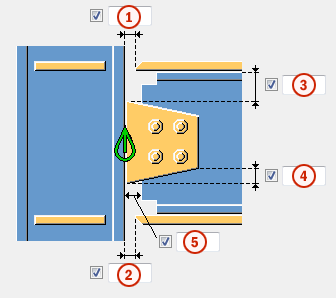

1

次零件上翼缘与主零件之间的间隙。

2

顶部和底部焊接出入孔的垂直尺寸。

3

顶部和底部焊接出入孔的水平尺寸。

4

次零件腹板与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

5

次零件下翼缘与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

默认值

圆形焊接出入孔

自动默认值可更改此选项。

圆形焊接出入孔

方形焊接出入孔

圆形焊接出入孔，其半径可以在 中定义

延长的锥形焊接入口孔，其半径和尺寸可以在 中定义

锥形焊接出入孔，其半径可以在 和 中定义

大写的 R 定义大半径（高度）。

小写的 r 定义小半径。

默认值

梁末端不对齐。

次零件翼缘不与顶板和底板对齐。

自动默认值可更改此选项。

梁末端不对齐。

梁末端对齐。

默认值

不切割翼缘。

自动默认值可更改此选项。

不切割翼缘。

切割翼缘。

腹板的厚度和高度。

位置编号

零件位置编号的前缀和起始编号。

默认零件起始编号在“文件”菜单 > 设置 > 选项中的组件设置中定义。

材质

材料等级。

默认材料在“文件”菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

在图纸和报告中显示的名称。
