在钢筋形状目录中设置钢筋参考点

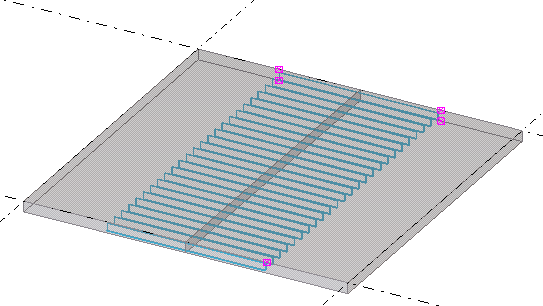

在使用钢筋形状目录并选择形状时，可将参考点设置为钢筋肢的开始、中间或结束位置。在模型中创建钢筋时，可通过拖动参考点将钢筋移到新位置。这种操作在有些情况下十分有用，例如，当钢筋肢具有特定长度并且需要将参考点对准零件边缘的中间位置时。您也可以移动圆形钢筋形状的参考点。
-
通过在形状预览中双击所需位置，将参考点设置到该位置（开始、中间或结束）。
-
根据预览选择所需位置，然后按住 Alt 键并单击鼠标左键。
随即将显示参考点。
-
单击鼠标中键创建钢筋。
注：对于圆形钢筋，可以按如下方式将参考点设置到中心线：-
将鼠标指针放在柱边缘上，以正确放置钢筋。
-
按住 Alt 键并单击鼠标左键。
-
拖动参考点并按住 Shift 键以捕捉到柱中心。
-
单击鼠标中键创建钢筋。
-
