更改尺寸、标签和模型背景的颜色设置
您可以定义要为模型中的尺寸、标签和背景使用的颜色。例如,如果您将背景色设置为黑色,则可能还需要调整其他颜色设置以确保文本和尺寸可见。
使用标度为 0.0 到 1.0 的 RGB 值更改高级选项对话框中的颜色设置。用空格将值分隔开。例如,表示黄色的颜色编码为 1.0 1.0 0.0
。
或者,如果您打算在不使用高级选项的情况下一步到位更改颜色设置,可以使用背景色工具,该工具位于 Tekla Warehouse 中。
要更改图纸模式颜色,请转到
并选择其中一个选项。查找颜色的 RGB 值
要查找颜色的正确 RGB 值,请使用下面这样的工具:
-
背景色选择器工具,该工具位于 Tekla Warehouse 中
-
Tekla Structures 颜色选择器工具,该工具位于 Tekla User Assistance 中
更改模型背景色
使用四个不同高级选项的组合设置背景色。您可以分别控制背景各个角的颜色。
示例

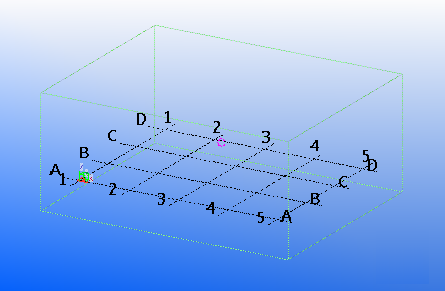

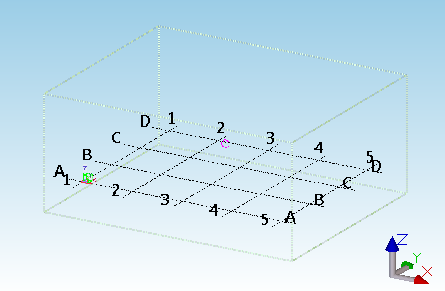

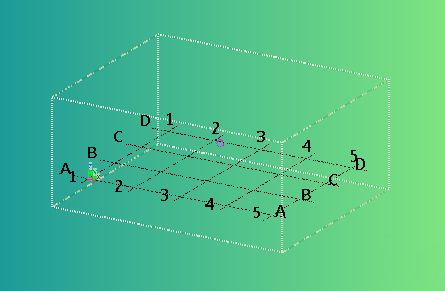

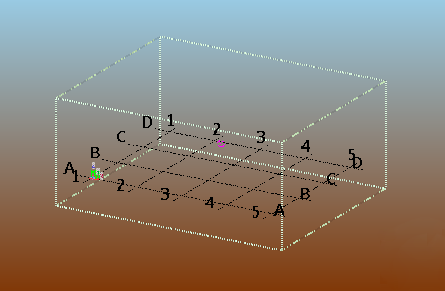

下面是您可以定义的背景色的一些示例。第一个 RGB 值引用高级选项 XS_BACKGROUND_COLOR1,第二个值引用高级选项 XS_BACKGROUND_COLOR2,依此类推。
RGB 值 |
结果 |
---|---|
|
|
|
|
|
|
|
|
|
更改尺寸、零件标签和螺栓的颜色
您可以定义将哪种颜色用于模型中使用表示选项快速的尺寸、零件标签和螺栓。
