张紧装置 (7)

张紧装置 (7) 使用分叉板或衬板将一个柱或一个梁连接到支撑。可以选择创建节点板。

已创建的组件

节点板（可选）
分叉板或衬板
张紧装置（可选）
端板（可选）
螺栓
焊缝

适用于


情形	描述
	分叉板焊接到支撑杆并用螺栓连接到节点板。节点板焊接到主零件。
	简化支撑杆中的张紧装置。

选择顺序

选择主零件（柱或梁）。
选择次零件（支撑）。
单击鼠标中键创建此组件。

部件检索表


	零件
1	节点板（分叉板）
2	支撑杆
3	节点板

板选项卡

使用板选项卡可控制节点板的尺寸和形状。

板


零件	描述	默认值
节点板	定义节点板的厚度、宽度和高度。	`12 mm` `100 mm` `180 mm`


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

节点板形状和尺寸


	描述	默认值
1	水平顶部与柱腹板之间的尺寸。
2	水平螺栓边距。	`50 mm`
3	节点板的高度。	`80 mm`
4	底部垂直螺栓边距。	`50 mm`
5	底部垂直折角尺寸。	`20 mm`
6	底部水平折角尺寸。	`20 mm`
7	到支撑杆的螺栓边距。	`110 mm`
8	折角的螺栓边距（半径）。
9	节点板形状。选择板的形状并定义板尺寸。
10	选择折角形状。定义水平和垂直折角尺寸。

分叉选项卡

使用分叉选项卡可控制分叉板的尺寸、位置、编号、方向和形状。

分叉板


零件	描述
分叉板	选择分叉板的形状：零件 1 形状创建带圆形零件的板。零件 2 形状创建简单板。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

分叉板尺寸


	描述
1	水平螺栓边距。
2	分叉板的折角半径。
3	延伸零件的宽度。
4	分叉板的宽度。
5	分叉板的宽度。
6	分叉板圆形零件的长度。
7	分叉板的折角宽度。
8	分叉板的指状部分厚度。
9	分叉板的指状部分间隙。
10	分叉板的指状部分长度。

参数选项卡

使用参数选项卡可控制节点板的搭接以及端板的尺寸、位置、编号和形状。

节点板搭接


	描述
1	定义节点板与主零件翼缘的搭接量。如果不输入任何值，则节点板会伸到主零件腹板。

端板



1	定义端板的厚度、宽度和高度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

端板形状


选项	描述
	选择端板的形状。
	定义端板距支撑杆的偏移。

螺栓选项卡

可使用螺栓选项卡控制螺栓属性。

螺栓组尺寸


	描述
1	螺栓的数量。
2	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
3	定义距支撑杆中心线的螺栓偏移。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔或内螺纹孔。无孔将不创建孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

张紧装置选项卡

使用张紧装置选项卡可以添加张紧装置，以控制支撑标高和支撑偏移。

零件


零件	描述	默认值
拉力 T	通过从型材目录中进行选择来定义张紧装置截面。	`D40`
零件 B	如果您已创建张紧装置，则通过从型材目录中进行选择来定义额外的抗风支撑截面。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

张紧装置


选项	描述	示例
	不创建张紧装置。
	创建张紧装置。
	创建张紧装置。制动器零件会添加到支撑中。用于压缩管。
	创建张紧装置。制动器零件放在压缩管内部。

分叉板中的开孔


选项	描述	示例
	选择是否在分叉板中创建开孔。开孔始终是方形。如果创建了张紧装置和额外抗风支撑，则您可以定义开孔。
	定义开孔的间隙。默认值为 `1 mm`。

节点板


选项	描述
	选择是否创建节点板。如果您不选择节点板，则只创建分叉板。

支撑的尺寸


	描述	示例/默认值
1	没有节点板时，到主零件翼缘的螺栓边距。默认值为 `30 mm`。
2	支撑杆搭接。
3	分叉板和张紧装置之间的额外抗风支撑的长度。	默认值为 `300 mm`。
4	张紧装置的长度。	默认值为 `40 mm`。
5	张紧装置的支撑搭接。	默认值为 `0 mm`。
6	张紧装置中的额外抗风支撑搭接。	默认值为 `0 mm`。

支撑的位置


选项	描述
	主零件翼缘上支撑的位置。如果没有节点板，此选项尤为有用。

板位置


选项	描述
	选择主零件腹板上分叉板的位置。

支撑上分叉板的位置


选项	描述	示例
	选择支撑上分叉板的位置。特别是使用衬板时，此选项很有用。

在分叉处切割零件B

定义支撑杆穿过分叉零件时是否切割分叉零件。分叉零件切割会适应支撑杆尺寸。

在次零件上添加拉力T

选择张紧装置是添加到次零件上，还是作为松散零件处理，焊接到支撑杆上。

是将张紧装置添加到支撑杆上。
否将张紧装置作为松散零件焊接到支撑杆上。

额外的拉力选项卡

使用额外的拉力选项卡可添加额外的张紧装置。可以定义两种不同的张紧装置类型。

额外的拉力

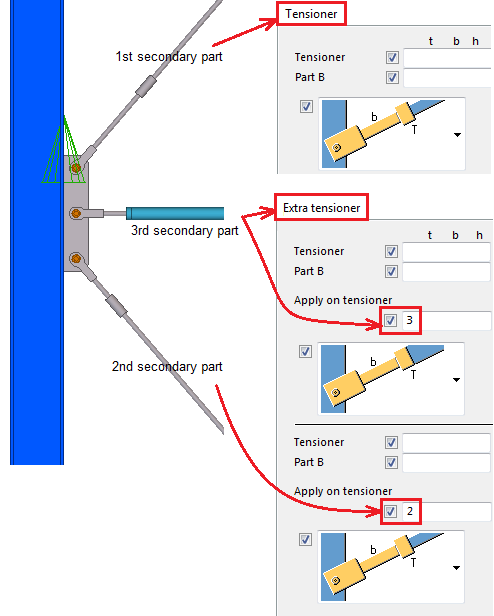

如果有一个支撑，则在张紧装置选项卡上定义张紧装置。如果有多个支撑，则在额外的拉力选项卡上定义第 2 个、第 3 个等更多张紧装置。在应用拉力数值框中定义支撑数值。

如果没有输入拉力数值，则使用张紧装置选项卡上定义的属性创建此数值。

有关张紧装置支撑尺寸、在分叉处切割零件B 和在次零件上添加拉力T 的说明，请参阅张紧装置选项卡上的说明。

零件


零件	描述
拉力 T	通过从型材目录中进行选择来定义张紧装置截面。
零件 B	如果您已创建张紧装置，则通过从型材目录中进行选择来定义额外的抗风支撑截面。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

UDA 选项卡

使用 UDA 选项卡可在零件的用户定义的属性 (UDA) 中添加信息。

您可以为板和分叉定义 UDA。UDA 可以在图纸和报告中显示。

通用选项卡

请单击下面的链接了解更多信息：

通用选项卡

分析选项卡

请单击下面的链接了解更多信息：

分析选项卡

焊缝

请单击下面的链接了解更多信息：

创建焊缝
