XS_TUBE_UNWRAP_WITH_CUT_HOLES

类别

图纸属性

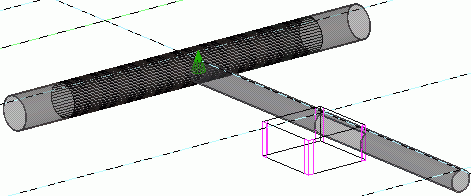

设置为 TRUE 可在展开的 CHS（圆孔截面）截面的工厂图纸或 NC 文件中包含切割孔。

默认情况下，此高级选项设置为 TRUE。如果设置为 FALSE，则应用以前已存在的展开方法。

此高级选项特定于模型，且设置保存在选项数据库中。

注：

如果将此高级选项设置为 TRUE，则高级选项 XS_TUBE_UNWRAP_LIMIT_THICKNESS 和 XS_TUBE_UNWRAP_PAPER_THICKNESS 不起作用。

另请注意，使用此高级选项不影响锥管截面。
