Свойства в каталоге комплектов болтов
Диалоговое окно Каталог комплектов болтов служит для просмотра и изменения свойств комплектов болтов.
|
Параметр |
Описание |
|---|---|
|
Краткое имя |
Это имя используется на чертежах и в отчетах. Обычно это коммерческое название конкретного болта. |
|
Standard |
Это полное имя, которое отображается в списке комплектов болтов в диалоговом окне Каталог комплектов болтов и в списке Стандарт в диалоговом окне Свойства болта. Это значение используется при вычислении длины болта. |
|
Материал |
Материал комплекта болта. |
|
Обработка поверхности |
Тип обработки поверхности. |
|
Сорт |
Сорт комплекта болта. |
|
Допуск |
Допуски комплекта болта. Приводится только в информационных целях. Например, включить эти значения в отчет нельзя. |
Дополнительная длина для вычисления болта
|
Параметр |
Описание |
|---|---|
|

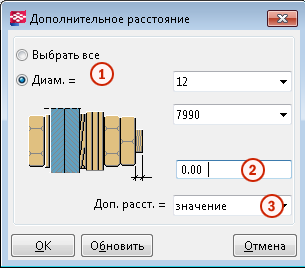

Доп. расст... |
Параметр Дополнительное расстояние позволяет управлять тем, на сколько болт выступает за гайку. При изменении параметра Дополнительное расстояние обновляются значения параметра Дополнительное расстояние для всех болтов, которые относятся к выбранному стандарту болта и имеют выбранный диаметр. Это значение используется при вычислении длины болта. |
|
|
Укажите, влияет ли значение дополнительной длины на все диаметры или отдельные диаметры одного комплекта болта. |
|
|
Введите значение дополнительной длины. |
|
|
Укажите, абсолютным является значение или задается относительно диаметра. |
