Совместное использование вида

Позволяет быстрее предоставлять доступ для специалистов, использующих Tekla Structures, Trimble Connect и Autodesk Revit, за счет фокусирования на небольших частях проекта.

Отображается только содержимое совместно используемого вида.

Можно добавить больше видов в сеанс Live Collaboration, чтобы расширить контекст модели.

Совместное использование всей модели

Позволяет быстро предоставлять доступ к модели в зависимости от ее размера и обеспечивает полный обзор всей модели.

Не рекомендуется, если вы работаете с Autodesk Revit, из-за влияния на производительность Autodesk Revit.

Совместное использование вида

Позволяет быстрее предоставлять доступ для специалистов, использующих Tekla Structures, Trimble Connect и Autodesk Revit, за счет фокусирования на небольших частях проекта.

Есть вероятность, что оригинальные детали Tekla Structures и модели из Live Collaboration будут перекрываться.

Совместное использование всей модели

Позволяет быстро предоставлять доступ к модели в зависимости от ее размера и обеспечивает полный обзор всей модели.

Есть вероятность, что оригинальные детали Tekla Structures и модели из Live Collaboration будут перекрываться.

Совместное использование только внесенных в модель изменений

Оптимизировано для технологических процессов Tekla Model Sharing в рамках одной команды и одной модели.

Не подходит для команд, использующих Trimble Connect и Autodesk Revit, поскольку для совместного использования открываются только изменения и нет контекста модели.

Следить за движениями камеры других участников в модели

Если проекция модели участника отображается в режиме перспективы, другие пользователи видят перемещения его камеры в виде значка (голова в каске) с его именем.

Если отображение модели ортогональное, другие пользователи не увидят значок головы в каске в 3D-виде.

Использовать окно боковой панели для управления некоторыми действиями в модели

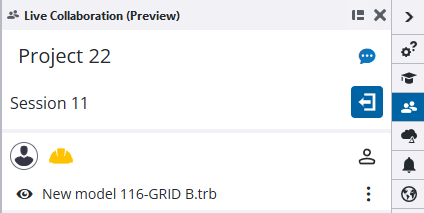

В окне боковой Live Collaboration панели выполните следующие действия:

• Чтобы отслеживать перемещения камеры другого участника в модели, нажмите кнопку Подписаться на пользователя {{participant}} рядом с его именем. Изображение его профиля подсветится синим. Чтобы прекратить следить за участником, щелкните на фотографию профиля еще раз.
• Чтобы попросить других участников следить за вашей камерой в модели, нажмите кнопку Включить принудительное отслеживание для других участников над названием модели.

  • Когда принудительное отслеживание включено, при выборе объекта над ним появляется значок маркера .

    Этот значок виден всем участникам, ; он указывает выбранный объект в модели.

• Чтобы скрыть значки касок других участников в модели, нажмите кнопку Скрыть аватары. Чтобы снова сделать символы видимыми, нажмите Показать аватары .

• Чтобы скрыть временные изменения в модели, например плоскости отсечения, пометки, размеры, измерения и изменения цвета и прозрачности деталей, нажмите кнопку Войти в личную область . Чтобы выйти из частной области и снова отобразить изменения, нажмите кнопку Выйти из личной области .

• Чтобы скрыть собственные объекты модели и компоненты или опорные модели в сеансе, нажмите кнопку Скрыть рядом с именем модели. Чтобы снова сделать объекты модели и компоненты или опорные модели видимыми, нажмите Показать .

  • Применительно к моделям полностью: команда Скрыть делает все объекты прозрачными (аналогично Ctrl+5), а команда Показать делает их полностью видимыми (аналогично Ctrl+4).

  • Применительно к опорным моделям: команда Скрыть делает опорную модель невидимой, а команда Показать делает ее видимой.

  • Применительно к моделям Tekla Model Sharing: команда Скрыть для локальных изменений делает объекты невидимыми, а Показать делает их видимыми.

• Чтобы подогнать модель к 3D-виду, щелкните три точки рядом с ее именем и выберите По размеру вида.
• Чтобы удалить совместно используемый вид или модель из сеанса Live Collaboration, щелкните три точки рядом с именем модели, выберите Удалить и подтвердите свое решение. Вы также можете закрыть вид Tekla Structures, совместно используемый в сеансе, и он будет удален из сеанса.
• Чтобы оставить отзыв о Live Collaboration и помочь нам улучшить инструмент, нажмите кнопку Отправить отзыв в правом верхнем углу.

Совместно использовать модели Tekla Model Sharing

Когда вы открываете модель Tekla Model Sharing для совместного использования Live Collaboration, вы можете выбрать, какие изменения публиковать для других участников совместной работы. Это упрощает проверку изменений в модели перед их записью в службу совместного использования.

• Можно открыть для совместного использования всю модель целиком.

• Можно открыть для совместного использования часть модели, содержащую все локальные изменения с момента последней записи изменений в службу совместного использования. Эти изменения помечаются как Автор изменения: «ваше имя» Имя модели: «имя_модели». Новые и измененные объекты выделяются оранжевым цветом, удаленные объекты — красным.

  Для надежной работы выделения не забудьте установить в качестве частоты отправки модели Записать(Файл > Trimble Connect > Отправить настройки модели > Добавить).

• Можно открыть для совместного использования как всю модель целиком, так и ваши локальные изменения.

Совместно использовать опорные модели

В Tekla Structures нельзя совместно использовать в сеансе опорные модели, сохраненные локально. Убедитесь, что все опорные модели, которые используются в Tekla Structures, доступны в проекте Trimble Connect.

Если присоединяется участник, работающий в Trimble Connect, во время сеанса он может открыть доступ к новой 3D-модели для совместного использования в проекте.

Выделить в модели увеличенные и выбранные детали

Увеличьте и выберите детали в модели. Выбранные детали выделяются светло-синим цветом. Это выделение отображается для всех участников сеанса независимо от используемой программы (Tekla Structures или Trimble Connect).

Присоединиться к тому же сеансу в средстве 3D-просмотра Trimble Connect for Browser

В Tekla Structures перейдите на вкладку Trimble Connect на ленте и нажмите For Browser > 3D-вид, чтобы открыть средство 3D-просмотра Trimble Connect for Browser. Присоединяйтесь к сеансу в 3D-средстве просмотра.

Пригласить других участников в сеанс в 3D-средстве просмотра Trimble Connect for Browser

В средстве 3D-просмотра Trimble Connect for Browser нажмите кнопку Копировать ссылку на сеанс и поделитесь ссылкой с другими участниками.

Для присоединения к сеансу сотрудники должны быть участниками Trimble Connect проекта.

Добавлять пометки в модель в сеансе и публиковать эти пометки в Trimble Connect for Browser 3D-средстве просмотра

Присоединяйтесь к одному и тому же сеансу в Trimble Connect for Browser 3D-средстве просмотра и используйте пометки и инструменты измерения для 3D-просмотра.
