Это атрибут шаблона. Атрибуты шаблонов можно применять для фильтрации или для извлечения данных из модели, чтобы использовать их на чертежах и в отчетах. Например, при создании отчета Tekla Structures заменяет атрибуты, добавленные в шаблон отчета, соответствующими значениями свойств объектов.

Следующие атрибуты для вычислений отверстий и площадей предусмотрены для многослойных панелей. Результаты этих вычислений можно выводить с помощью пользовательских отчетов.

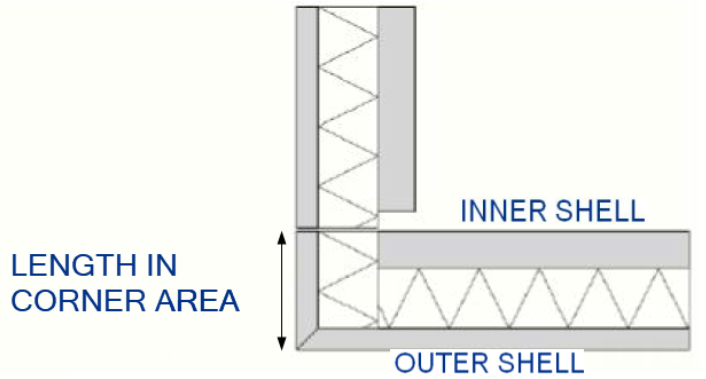

• CUSTOM.WALL_CORNER_AREA: это площадь по фасаду углового элемента стены. Для получения общей длины деталь — угловой элемент должна находиться в самом конце угла. Деталь — угловой элемент должна быть определена так, как описано в разделе Включение угловых элементов в вычисление площади.



• CUSTOM.WALL_GROSS_AREA: это общая площадь стены.
• CUSTOM.WALL_NET_AREA: это чистая площадь стены. Все проемы в стене и/или на ее внешних границах исключаются.
• CUSTOM.WALL_OPENINGS_AREA: это суммарная площадь всех проемов в стене и/или на внешних границах стены.
• CUSTOM.WALL_OPENINGS_N: это суммарное количество всех проемов в стене и/или на внешних границах стены.

В редакторе шаблонов эти атрибуты находятся в подпапке CUSTOM в диалоговом окне Атрибут.

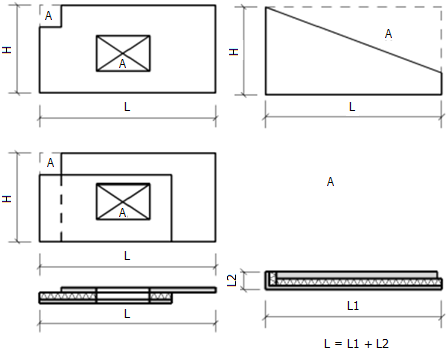

На рисунках ниже показана общая и чистая площади многослойных стеновых панелей:

• Общая площадь: формула вычисления: (HxL), исключая возможные подъемные петли или другие небетонные материалы. Если требуется включить площадь углового элемента в общую сумму площадей, добавляйте ее значение отдельно (например, CUSTOM.WALL_GROSS_AREA + CUSTOM.WALL_CORNER_AREA).

• Чистая площадь: формула вычисления: HxL - ΣA i

Учет угловых элементов при вычислении площади

Чтобы при вычислении площади учитывались угловые элементы, убедитесь, что в файле SandwichWallCornerPartNames.dat присутствует имя детали — углового элемента (L2 на рисунке выше). В этом файле перечислены все допустимые имена деталей — угловых элементов. При запросе свойства CUSTOM.WALL_CORNER_AREA поиск файла выполняется в обычном порядке: начиная с папки модели и продолжая поиск в папках, определенных для расширенных параметров XS_PROJECT, XS_FIRM и XS_SYSTEM. Загружается первый найденный файл.
