Добавление новых правил форм гибки вручную в Диспетчере форм арматурных стержней

В некоторых случаях правил форм гибки, заданных в диалоговом окне Диспетчер форм арматурных стержней, недостаточно для различения некоторых форм гибки. При необходимости можно вручную добавить новые правила формы гибки для арматурных стержней в диалоговом окне Диспетчер форм арматурных стержней.

В диалоговом окне Диспетчер форм арматурных стержней нажмите кнопку Добавить рядом со списком Правила формы гибки.
В диалоговом окне Новое правило гибки выберите варианты из списков, чтобы определить новое правило.

Содержимое списков зависит от формы и гибки арматурного стержня.
Нажмите кнопку ОК, чтобы добавить новое правило в список Правила формы гибки.

Кнопка ОК доступна, только если правило является допустимым.

Настройки правил форм гибки

В диалоговом окне Новое правило гибки доступны все значения параметров правил, хотя допустимыми являются только некоторые из них, в зависимости от используемых условий. Левое и правое условие правила должны быть одного и того же типа. Значения в скобках — это значения, которые использовались для создания формы стержня.

Для определения правил для форм гибки арматурных стержней вручную служит диалоговое окно Новое правило гибки, которое открывается из диалогового окна Диспетчер форм арматурных стержней.


Параметр	Описание
Угол (А)	Угол изгиба между участками. Угол изгиба всегда находится между 0 и 180 градусами. Угол не может быть отрицательным.

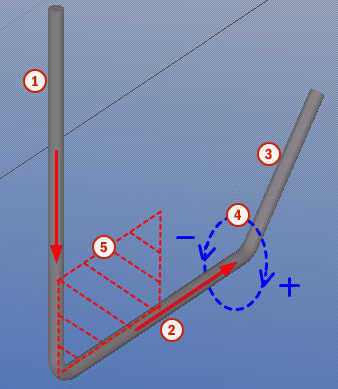

Угол закручивания (T)	Угол поворота плоскости, образованной двумя отрезками непрерывного стержня. Плоскость повернута вокруг оси последнего отрезка, образующего плоскость. Для стержней, где все участки лежат в одной плоскости, угол закручивания составляет либо 0 градусов, либо +180 градусов. Если стержень не лежит в одной плоскости, т. е. является трехмерным, угол закручивания находится в пределах от -180 до +180 градусов. Участок 1 Участок 2 Участок 3 Направление угла закручивания Плоскость, созданная участками 1 и 2
Пример угла закручивания	Угол закручивания между двумя плоскостями составляет +90 градусов. Эти плоскости образованы участками 1–2 и участками 2–3. Угол закручивания: +90 градусов
Радиус (R, RX)	Радиус изгиба стержня. `(RX) Radius ` — это значение радиуса изгиба, когда все сгибы имеют равный радиус. В противном случае значение равно нулю (0). `Radius = Radius 1` гарантирует, что все сгибы созданы с использованием одного и того же радиуса.
Длина изгиба (BL)	Длина изгиба по центральной линии.
Длина прямого участка (S)	Длина прямого участка между началом и концом смежных изгибов. Это правило формируется только при отсутствии прямого участка, например `Длина прямого участка 2 = 0`.
Длина участка (L)	Длина участка стержня.
Участок (V)	Направление участка в виде векторной величины.
Диаметр стержня (DIA, DIAX)	Диаметр арматурного стержня.
Номинальный диаметр (NDIA, NDIAX)	Номинальный диаметр арматурного стержня.
Длина по центральной линии (CLL)	Длина участка по центральной линии.
Сумма длин участков (SLL)	Сумма длин всех участков.
Обратный	Арматурный стержень с обратным порядком участков. Вариант Обратный можно использовать для получения дополнительных правил формы гибки и/или формул для полей спецификации. При использовании в правиле можно иметь отдельные определения в коде формы и/или полях спецификации для арматурных стержней, имеющих разный порядок моделирования точек. При использовании в формуле можно устранить автоматическую нормализацию порядка моделирования точек. Например, при формуле `if (REVERSED) then L2 else L3 endif` в содержимом поля будет отображаться требуемая длина участков в зависимости от порядка точек или участков.
Внутренний радиус дуги (RI)	Внутренний радиус дуги.
Внешний радиус дуги (RO)	Внешний радиус дуги.
Угол дуги (AA)	Угол дуги.
Длина дуги (AL)	Длина дуги.
Угол закручивания дуги (AT)	Угол поворота дуги.
Ширина дуги (AW)	Ширина дуги.
Высота дуги (AH)	Высота дуги.
Ширина кривой (CW)	Ширина изогнутого стержня по крайним точкам.
Высота кривой (CH)	Высота изогнутого стержня по крайним точкам.
RFACTOR	Относительный радиус.
LFACTOR	Относительная длина.
Витки спирали (SR)	Количество витков спирального стержня.
Шаг спирали (SP)	Шаг спирального стержня.
Длина спирали (SL)	Расстояние между опорными точками спирального стержня.
Общая длина спирали (STL)	Общая длина спирального стержня после монтажа стержня на площадке.
Standard радиус (RS)	Standard минимальный радиус изгиба. Радиус изгиба зависит от размера и марки стержня.
Погонная масса (WPL)	Погонная масса участка.

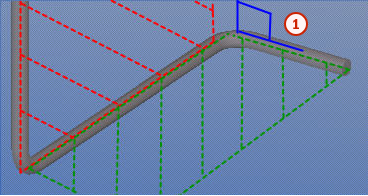

Участок - расстояние от участка (D)	Аналогичен параметру Точка/дуга - расстояние от участка (H). Разница в том, что в параметре Точка/дуга - расстояние от участка (H) учитывается радиус изгиба, тогда как параметр Участок - расстояние от участка (D) измеряется от острого угла. Когда участки параллельны, параметры Участок - расстояние от участка (D) и Точка/дуга - расстояние от участка (H) дают одинаковый результат.

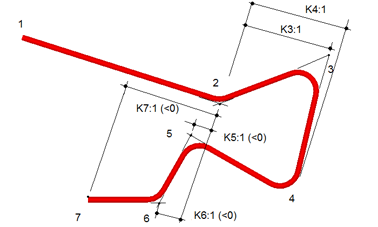

Точка/дуга - расстояние вдоль участка (K)	Расстояние параллельно участку от внешней кромки до внешней кромки или по касательной к изгибу. Расстояния являются положительными или отрицательными в зависимости от направления участка. Пример:

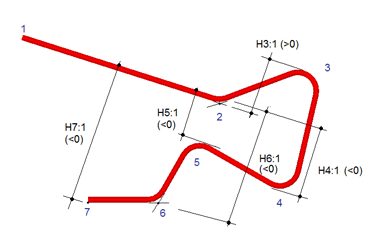

Точка/дуга - расстояние от участка (H)	Расстояние перпендикулярно участку от внешней кромки до внешней кромки или по касательной к изгибу. Расстояния являются положительными или отрицательными в зависимости от направления участка. Пример.

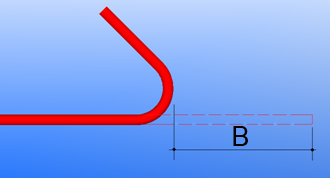

Крюк в начале (SH) Крюк в конце (EH) Угол крюка (SHA, EHA) Радиус крюка (SHR, EHR) Длина прямого участка крюка (SHS, EHS) Длина крюка, метод A (SHLA, EHLA) Длина крюка, метод B (SHLB, EHLB)	Свойства крюков в начале и в конце. Для вычисления длины крюка используется метод A или B:
Постоянный угол	Постоянное значение угла. Введите значение в крайнем правом поле.
Постоянный радиус	Постоянное значение радиуса. Введите значение в крайнем правом поле.
MAXCURVE	Максимальный радиус дуги, при котором требуется сгибание. Когда радиус изгиба дуги превышает MAXCURVE, дуга рассматривается как прямой участок.
Пользовательские свойства, атрибуты шаблонов, пользовательские атрибуты	Пользовательские свойства, атрибуты шаблонов и пользовательские атрибуты, определенные в файле RebarShapeManager.CustomProperties.dat, отображаются в конце списка, и их можно использовать так же, как любой другой параметр.
