XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR
Категория в диалоговом окне Расширенные параметры: Свойства чертежа

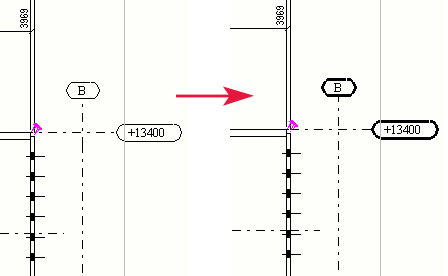

Служит для изменения толщины рамки меток сетки на чертежах. Может возникнуть необходимость в выделении рамок меток сетки, чтобы они отображались с более толстой линией, чем остальная часть сетки.
Пример
XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR=1
Прим.:
Каждому цвету соответствует определенная толщина. Толщина рамки меток сетки на печатных черно-белых чертежах зависит от цвета, заданного для метки сетки в свойствах сетки, а также от значения этого расширенного параметра. .
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
