Модель можно разбить на категории по местоположению, а также категории других типов, созданные в зависимости от потребностей (например, с помощью свойств объектов).

• С помощью категорий местоположений можно создать структуру декомпозиции местоположений и разделить модель на проекты, площадки, здания, секции и этажи. Проект содержит все объекты моделей, выбранных в свойствах категорий (моделей Tekla Structures, опорных моделей или обоих). В пределах проекта объект модели может одновременно относиться только к одной категории (самого низкого уровня) по местоположению.

  Данные, связанные с категориями по местоположению (например, этаж или здание), записываются только в сборки наивысшего уровня. Например, сборный ЖБ элемент первого этажа получит в качестве свойства Этаж 1, а арматурные стержни в ЖБ элементе — нет.

  Организатор всегда создает в проекте категорию «Без категории» для объектов, которые не могут быть включены в какую-либо другую категорию на основе созданных определений категорий. Можно внести изменения в определения, чтобы включить эти объекты в категории по местоположению.

• С помощью категорий свойств можно добавлять определенные пользователем атрибуты в объекты модели. В пределах категории свойств объект модели может одновременно относиться только к одной категории (самого низкого уровня).

• Пользовательские категории создаются на основе определенных пользователем правил. Объекты добавляются в эти категории по этим правилам. Также можно создавать категории вручную без правил.

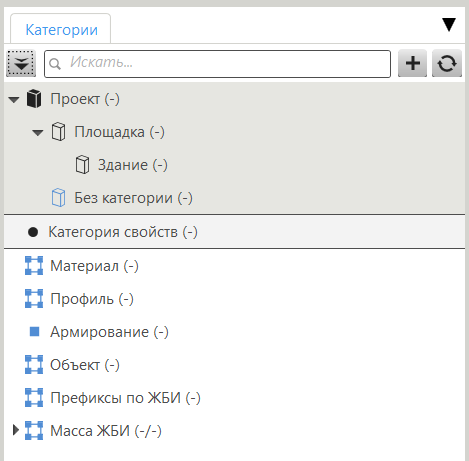

Пример набора категорий по умолчанию в Организатор.

При включении объектов в категории:

• Количество объектов в категории отображается в скобках для категорий по местоположению и категорий свойств, а также для пользовательских категорий самого низкого уровня.

• Количество объектов в категории и общее количество объектов, включенных в категорию и ее подкатегории, отображается в скобках для пользовательских категорий, как показано на рисунке ниже.
