Ограждение. Крепление стойки из кв. трубы (83)
Компонент Ограждение. Крепление стойки из кв. трубы (83) соединяет стойку со стороной косоура с помощью соединительной пластины.
Создаваемые объекты
-
Соединительная пластина
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Стойка крепится к стороне косоура. |
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей

| Описание | |
|---|---|
|
1 |
Соединительная пластина |
Вкладка «Рисунок»
Для задания размеров соединения служит вкладка Рисунок.

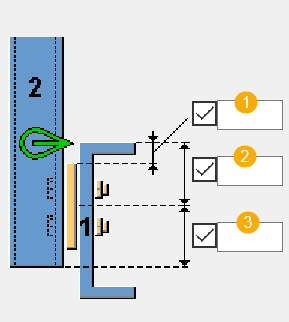

Размеры

| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние от верхней кромки главной детали до кромки соединительной пластины. При вводе положительных значений пластина уменьшается. |
|
|
2 |
Положение по вертикали Задает положение самого верхнего болта в виде расстояния от верхней кромки стойки до самого верхнего болта. |
76 mm |
|
3 |
Расстояние подгонки Задайте уровень срезания стойки в виде расстояния от самого верхнего болта до низа стойки. |
Срез на уровне низа |
Смещение пластины

| Описание | |
|---|---|
|
1 |
Смещение соединительной пластины по горизонтали |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Деталь
| Вариант | Описание | По умолчанию |
|---|---|---|
|
Соединительная пластина |
Толщина и ширина соединительной пластины. |
Для прямоугольных пластин: толщина 10 mm и ширина 120 mm. |
Вкладка «Параметры»
Для задания ориентации и фасок соединительной пластины служит вкладка Параметры.
Тип пластины
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прямоугольная Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольная |
|
|
Diamond |
|
|
Треугольная |
|
|
Круглая |
|
|
Прямоугольная по болтам Размер пластины определяется значениями, введенными на вкладке Болты. |
|
|
Круглая по болтам Размер пластины определяется значениями, введенными на вкладке Болты. |
Ориентация пластины в ситуациях с наклоном
| Параметр | Описание |
|---|---|
|
|
По умолчанию Перпендикулярно второстепенной детали Этот параметр может быть изменен АвтоСтандартами. |
|
|
Перпендикулярно второстепенной детали |
|
|
Параллельно главной детали |
Ориентация пластины
| Параметр | Описание |
|---|---|
|
|
По умолчанию Горизонтально Этот параметр может быть изменен АвтоСтандартами. |
|
|
Перпендикуляры |
|
|
Горизонтально |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска Задайте горизонтальные и вертикальные размеры фаски. |
|
|
Круглая фаска Задайте радиус фаски. |
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.
Размеры группы болтов

| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
7 |
Размер, определяющий положение группы болтов по вертикали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
