Соединение на натяжной муфте (126)
Соединение на натяжной муфте (126) создает сборку натяжной муфты (талрепа). Соединяемые детали должны быть параллельными. Tekla Structures создает объекты соединения симметрично.
Создаваемые объекты
-

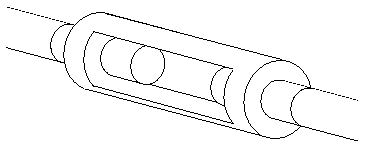

Натяжная муфта
Применение
| Ситуация | Описание |
|---|---|
|
|
Соединение на натяжной муфте |
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Обратите внимание, что детали должны быть параллельными.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Натяжная муфта |
Вкладка «Рисунок»
Для задания размеров натяжной муфты служит вкладка Рисунок.
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Длина натяжной муфты |
50 mm |
|
2 |
Длина просвета в натяжной муфте |
Длина натяжной муфты – 20 мм |
|
3 |
Внешний диаметр натяжной муфты |
Диаметр стержня + толщина натяжной муфты x 2 |
|
4 |
Ширина просвета в натяжной муфте |
Толщина стержня – 1 |
|
5 |
Длина резьбы |
100 mm |
|
6 |
Расстояние между разрезами в резьбе |
Половины длины натяжной муфты |
Вкладка «Детали»
Указать, как создается натяжная муфта — как профиль или как пользовательский компонент — позволяет вкладка Детали.
Создать как
Этот параметр позволяет указать, как создается натяжная муфта — как профиль или как пользовательский компонент.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Если натяжная вкладка создается в виде пользовательского компонента, выберите пользовательский компонент из каталога Приложения и компоненты и задайте пользовательские настройки, направление вверх, поворот и длину.
Вкладка «Параметры»
Для задания типа, разрезов и размера резьбы, а также определения того, как создается натяжная муфта — как сборка или как отдельная деталь — служит вкладка Параметры.
Тип резьбы
Задайте направление резьбы в натяжной муфте.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прав. – Лев. Tekla Structures сохраняет правую резьбу в качестве пользовательского атрибута первого стержня, а левую резьбу в качестве пользовательского атрибута второго стержня. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прав. – Лев. Tekla Structures сохраняет правую резьбу в качестве пользовательского атрибута первого стержня, а левую резьбу в качестве пользовательского атрибута второго стержня. |
|
|
Лев. – Прав. Tekla Structures сохраняет левую резьбу в качестве пользовательского атрибута первого стержня, а правую резьбу в качестве пользовательского атрибута второго стержня. |
Создать разрезы в резьбе
| Параметр | Описание |
|---|---|
|
|
По умолчанию Резьба разрезается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Резьба разрезается. |
|
|
Резьба не разрезается. |
Размер резьбы
Если вы указали, что резьба не разрезается, можно выбрать размер резьбы и создать резьбу на 1 мм меньше.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Размер резьбы не изменяется. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размер резьбы не изменяется. |
|
|
Резьба становится на 1 мм меньше. |
Натяжная муфта в виде сборки/отдельных деталей
| Параметр | Описание |
|---|---|
|
|
По умолчанию Сборка Этот параметр может быть изменен АвтоСтандартами. |
|
|
Сборка |
|
|
Отдельные детали |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
вкладка «Расчет»
См. ссылку ниже:
