SPECIAL_HOLE_1...5_X, SPECIAL_HOLE_1...5_Y
To jest atrybut szablonu. Atrybuty szablonów mogą być używane do filtrowania lub pobierania danych z modelu i stosowane w rysunkach i raportach. Na przykład, kiedy tworzysz raport, Tekla Structures zastępuje atrybuty dodane w szablonie raportu wartościami powiązanych właściwości obiektów.

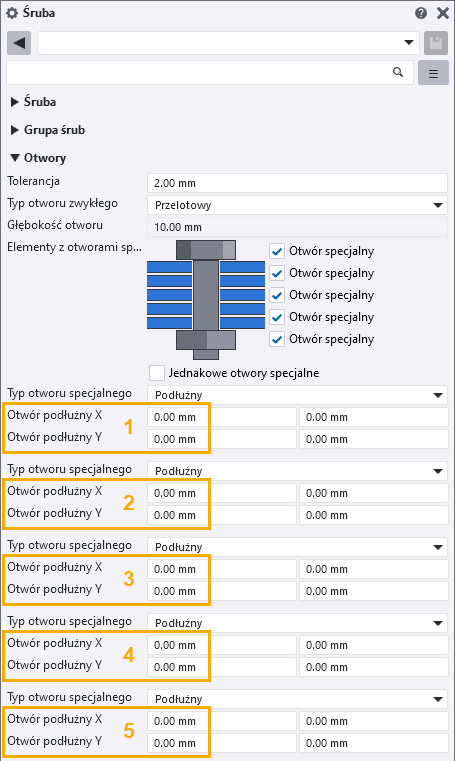

Te atrybuty szablonu przedstawiają naddatki x i y podłużnych otworów śrub, które są tworzone za pomocą grupy śrub lub pojedynczej śruby, w maksymalnie pięciu połączonych elementach.
|
|
Naddatki x i y są zgodne z kierunkami x i y grupy śrub.
Przykładowo SPECIAL_HOLE_1_X pokazuje naddatek otworów podłużnych w kierunku x grupy śrub pierwszego elementu najbliżej łba śruby. SPECIAL_HOLE_5_Y pokazuje naddatek w kierunku y w piątym elemencie.
Używaj z następującymi typami zawartości: HOLE oraz BOLT.
