Utwórz śruby
Aby utworzyć śruby, należy albo utworzyć pojedynczą grupę śrub, albo zastosować komponent, który tworzy grupy śrub.
Tekla Structures używa tego samego polecenia do tworzenia śrub, sworzni i otworów. Aby utworzyć same otwory, nie należy używać elementów składowych zespołu śruby (np. śrub, podkładek czy nakrętek).

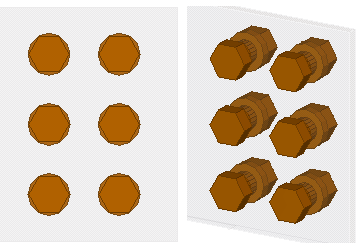

Na rysunkach można używać osobnych oznaczeń dla śrub i otworów.
Tworzenie grupy śrub
Tworzenie pojedynczej śruby
-
Na karcie
Stal przytrzymaj klawisz Shift i kliknij
Śruba
, aby otworzyć właściwości
Śruba .
- W obszarze Grupa śrub wybierz Szyk na liście Kształt.
- W polach Odległość śrub X i Odległość śrub Y wpisz 0.
-
Utwórz śrubę w sposób analogiczny do tworzenia grupy śrub:
- Wybierz element główny, z którym elementy podrzędne będą śrubowane.
- Wybierz elementy podrzędne.
- Aby zakończyć wybieranie elementów, kliknij środkowym przyciskiem myszy.

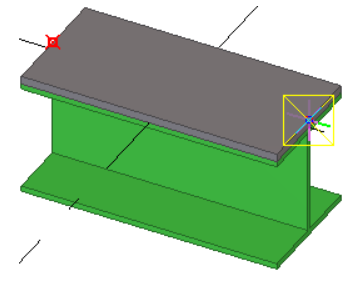

- Wskaż punkt początkowy śruby.

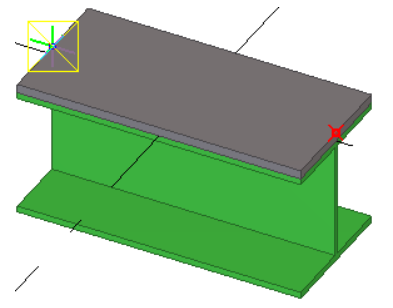

- Wskaż drugi punkt, aby wskazać kierunek osi x.
Tworzenie śrub z użyciem komponentu Śruba automatyczna
Użyj komponentu Śruba automatyczna aby śrubować pobliskie elementy, podkładki z blachy, blachy łączące i inne blachy. Śruba automatyczna uwzględnia obrót elementu i znajduje najlepszy obrót, dzięki czemu użytkownik nie musi ustawiać płaszczyzny roboczej. W przypadku komponentu Śruba automatyczna jedna grupa śrub może obejmować wiele elementów, np. zarządzanie połączeniem wzdłużnym jak pojedynczą grupą
Przykłady

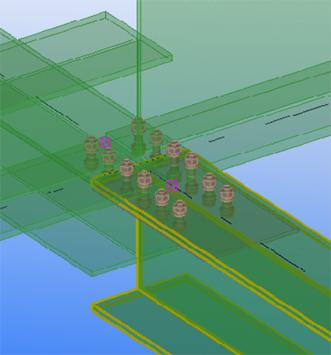

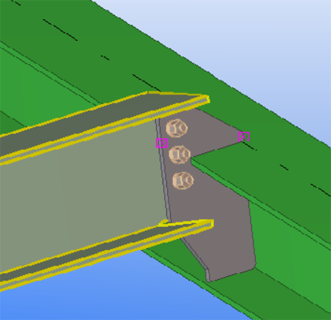

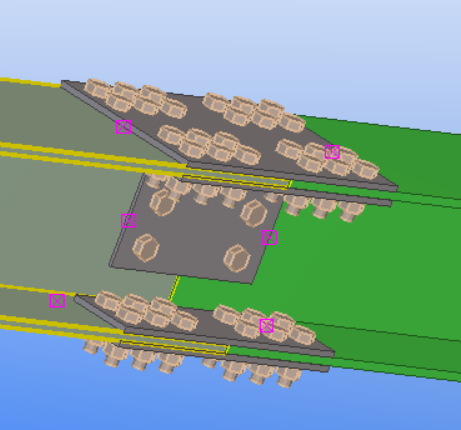

Poniżej przedstawiono przykłady elementów śrubowanych korzystających z komponentu Śruba automatyczna. Podświetlono elementy główne i wybrane punkty.
Tworzenie grupy śrub przez rozbijanie komponentu
Alternatywnym sposobem tworzenia śrub jest zastosowanie komponentu zawierającego grupę śrub, a następnie rozbicie komponentu.
Modyfikowanie lub dodawanie elementów śrubowanych
Można modyfikować elementy, z którymi połączona jest grupa śrub.
- Na karcie Stal kliknij Skręcane elementy.
- Wybierz grupę śrub.
- Ponownie wybierz element główny i elementy podrzędne.
- Aby zakończyć wybieranie elementów, kliknij środkowym przyciskiem myszy.
Kształt grupy śrub
Tekla Structures używa wartości z pól Odległość śrub X i Odległość śrub Y we właściwościach Śruba do określania liczby śrub należących do grupy, jak przedstawiono w poniższej tabeli:
|
Kształt |
Odległość śrub X |
Odległość śrub Y |
|---|---|---|
|
Szyk |
Odstępy między śrubami w kierunku x grupy śrub. |
Odstępy między śrubami w kierunku y grupy śrub. |
|
Okrąg |
Liczba śrub. |
Średnica grupy śrub. |
|
Lista |
Współrzędna x każdej śruby od punktu początkowego grupy. |
Współrzędna y każdej śruby od punktu początkowego grupy. |
Przykłady
|
Kształt grupy śrub |
Wymiary |
Wynik |
|---|---|---|
|
Szyk |
Odległość śrub X: 150 Odległość śrub Y: 100 |
|
|
Okrąg |
Liczba śrub: 6 Średnica: 100 |
|
|
Lista |
Odległość śrub X: 75 175 250 Odległość śrub Y: 75 -50 0 |
|
Właściwości śrub
We właściwościach Śruba można wyświetlać i modyfikować właściwości grupy śrub. Jednostki zależą od ustawień w .
|
Ustawienie |
Opis |
|---|---|
|
Śruba |
|
|
Rozmiar |
Średnica śruby. |
|
Standard |
Norma/gatunek zespołu śrub. |
|
Typ śruby |
Służy do określania, czy śruby są montowane na budowie, czy w warsztacie. |
|
Połącz jako |
Służy do określania, czy skręcanie dotyczy elementu podrzędnego, czy podzespołu. |
|
Gwint w materiale |
Służy do określania, czy gwint śruby może znajdować się wewnątrz elementów śrub. Tekla Structures nie używa tej wartości podczas obliczania długości śrub z pełnym gwintem. |
|
Długość cięcia |
Służy do wskazywania elementów łączonych daną śrubą. Wartość ta wyznacza obszar, na którym Tekla Structures szuka elementów należących do danej grupy śrub. Korzystając z długości cięcia, można ustalić, czy śruba będzie przechodzić przez jedną półkę, czy przez dwie. Tekla Structures wyszukuje elementy z użyciem połowy wartości długości cięcia, w obu kierunkach od płaszczyzny grupy śrub. Na poniższym rysunku A to długość cięcia, a B to początek śruby. Tekla Structures oblicza obszar wyszukiwania z użyciem wzoru A/2, w obu kierunkach od punktu B.
Tekla Structures wyświetla ostrzeżenie, jeśli długość cięcia jest zbyt mała (tzn. grupa śrub nie zawiera żadnych elementów), i ustala długość śruby na 100 mm. Jeśli między połączonymi elementami występują duże przerwy, do długości śruby dodawana jest odpowiednia przerwa. Tekla Structures oblicza długość śruby z użyciem całkowitej odległości między pierwszą a ostatnią powierzchnią. UWAGA: Aby wymusić określoną długość śruby, należy wprowadzić ujemną wartość długości cięcia (np. -150). |
|
Dodatkowa długość |
Dodatkowa długość śruby. Umożliwia zwiększanie grubości materiału, której Tekla Structures używa do obliczania długości śruby. Dodatkowa długość śruby może być np. niezbędna, aby uwzględnić malowanie. Dodatkową długość można też stosować w przypadku zespołów śrub. |
|
Zespół |
Określ, czy wraz ze śrubą mają zostać utworzone podkładki i nakrętki. Aby utworzyć same otwory bez śrub, usuń zaznaczenie wszystkich pól wyboru. |
|
Grupa śrub |
|
|
Kształt |
Kształt grupy śrub. Dostępne są następujące opcje:
|
|
Odległość śrub X |
Rozstaw śrub, liczba śrub lub współrzędna, w zależności od kształt grupy śrub. |
|
Odległość śrub Y |
Rozstaw śrub, średnica grupy lub współrzędna, w zależności od kształt grupy śrub. |
|
Liczba śrub |
Liczba śrub w pierścieniowej grupie śrub. |
|
Średnica |
Średnica śrub w pierścieniowej grupie śrub. |
|
Otwory |
|
|
Tolerancja |
Tolerancja = średnica otworu - średnica śruby |
|
Otwory podłużne |
Jeśli chcesz utworzyć otwory powiększone lub podłużne, zaznacz odpowiednie pola wyboru, aby określić warstwy połączenia, które powinny mieć otwory specjalne. |
|
Typ otworu specjalnego |
Powiększony, podłużny lub bez otworów. Ta opcja staje się aktywna po zaznaczeniu pola wyboru Otwór specjalny obok Otwory podłużne. |
|
Otwór podłużny X |
Naddatek otworu podłużnego wzdłuż osi x. W przypadku otworu okrągłego wynosi 0. |
|
Otwór podłużny Y |
Naddatek otworu podłużnego wzdłuż osi y. W przypadku otworu okrągłego wynosi 0. |
|
Obrót otworów |
Jeśli śruba służy do skręcenia kilku elementów, można zastosować obracanie naprzemiennych otworów o 90 stopni. Umożliwia to przesunięcie śruby w różnych kierunkach. |
|
Powiększony |
Naddatek powiększonego otworu. |
|
Pozycja |
|
|
Na płaszczyźnie |
Służy do przesunięcia grupy śrub prostopadle do jej osi x.
|
|
Obrót |
Służy do określania, jak bardzo grupa śrub ma być obrócona wokół osi x względem bieżącej płaszczyzny roboczej. Pole to może służyć np. do wskazywania, po której stronie skręconych elementów mają się znajdować łby śrub.
|
|
Na głębokość |
Służy do przesuwania grupy śrub prostopadle do bieżącej płaszczyzny roboczej. |
|
Offset od |
|
|
Dx, Dy, Dz |
Offsety równoległe, które powodują przesunięcie grupy śrub poprzez przesunięcie jej osi x. Służy do zmiany położenia grupy śrub. Wartości punktów początkowych Dx, Dy i Dz określają przesunięcie pierwszego końca grupy śrub względem jej osi x. Wartości punktów końcowych określają przesunięcie drugiego końca grupy śrub.
Przykładowa grupa śrub z punktem początkowym Dx o wartości ustalonej na 75:
|
|
Więcej |
|
|
Atrybuty użytkownika |
Kliknij przycisk Atrybuty użytkownika aby otworzyć atrybuty użytkownika (UDA) śruby. Atrybuty użytkownika dostarczają więcej informacji na temat śrub. |
|
Pokaż długość cięcia za pomocą linii tymczasowych |
Ta opcja jest dostępna w komponencie Śruba automatyczna. Wskazuje, gdzie powinny się znajdować śruby, nawet jeśli nie zostały jeszcze utworzone.
|
