Przykład formuły zmiennej: Tworzenie nowych obiektów komponentu

W tym przykładzie pokazano, jak utworzyć zmienną parametryczną, która dodaje śruby do komponentu użytkownika.

  1. Na pasku narzędzi Edytor komponentów użytkownika kliknij przycisk Wyświetl zmienne .

    Pojawi się okno dialogowe Zmienne.

  2. Kliknij Dodaj, aby utworzyć nową zmienną parametryczną.
  3. Zmodyfikuj zmienną w następujący sposób:
    1. Na liście Typ wartości wybierz opcję Tak/Nie.
    2. W polu Nazwa zmiennej w oknie dialogowym wpisz Utwórz śruby.

  4. Wybierz grupę śrub w widoku komponentu użytkownika, aby zaznaczyć ją w oknie Przeglądarka komponentów użytkownika.
  5. W oknie Przeglądarka komponentów użytkownika poszukaj opcji Śruba.

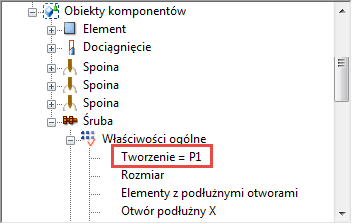

  6. Kliknij prawym przyciskiem myszy Tworzenie i wybierz Dodaj równanie.
  7. Wprowadź P1 po znaku równości, a następnie naciśnij klawisz Enter.

  8. Zapisz komponent użytkownika.
  9. Zamknij edytor komponentów użytkownika

W oknie dialogowym komponentu użytkownika jest teraz dostępna następująca opcja:
